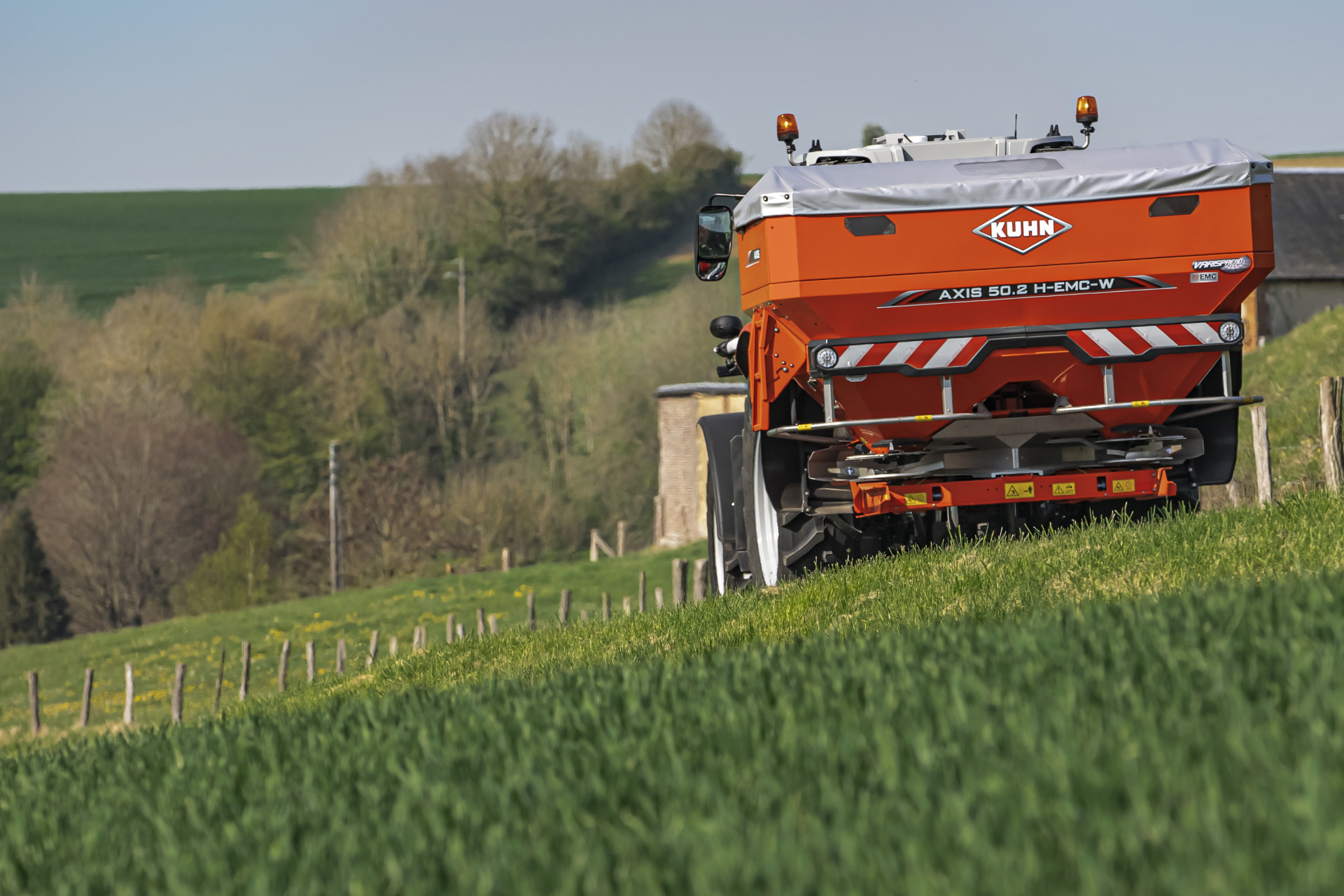

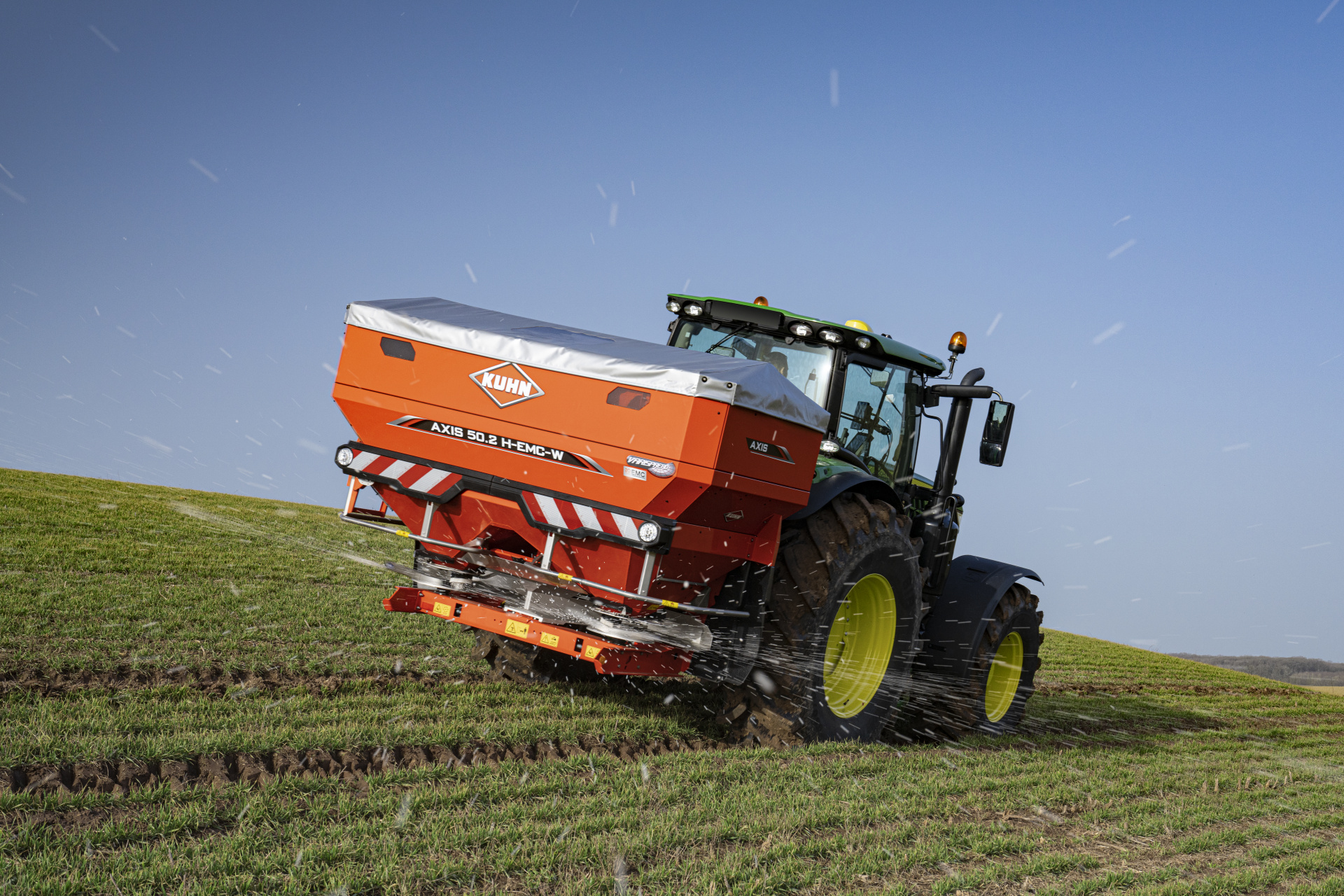

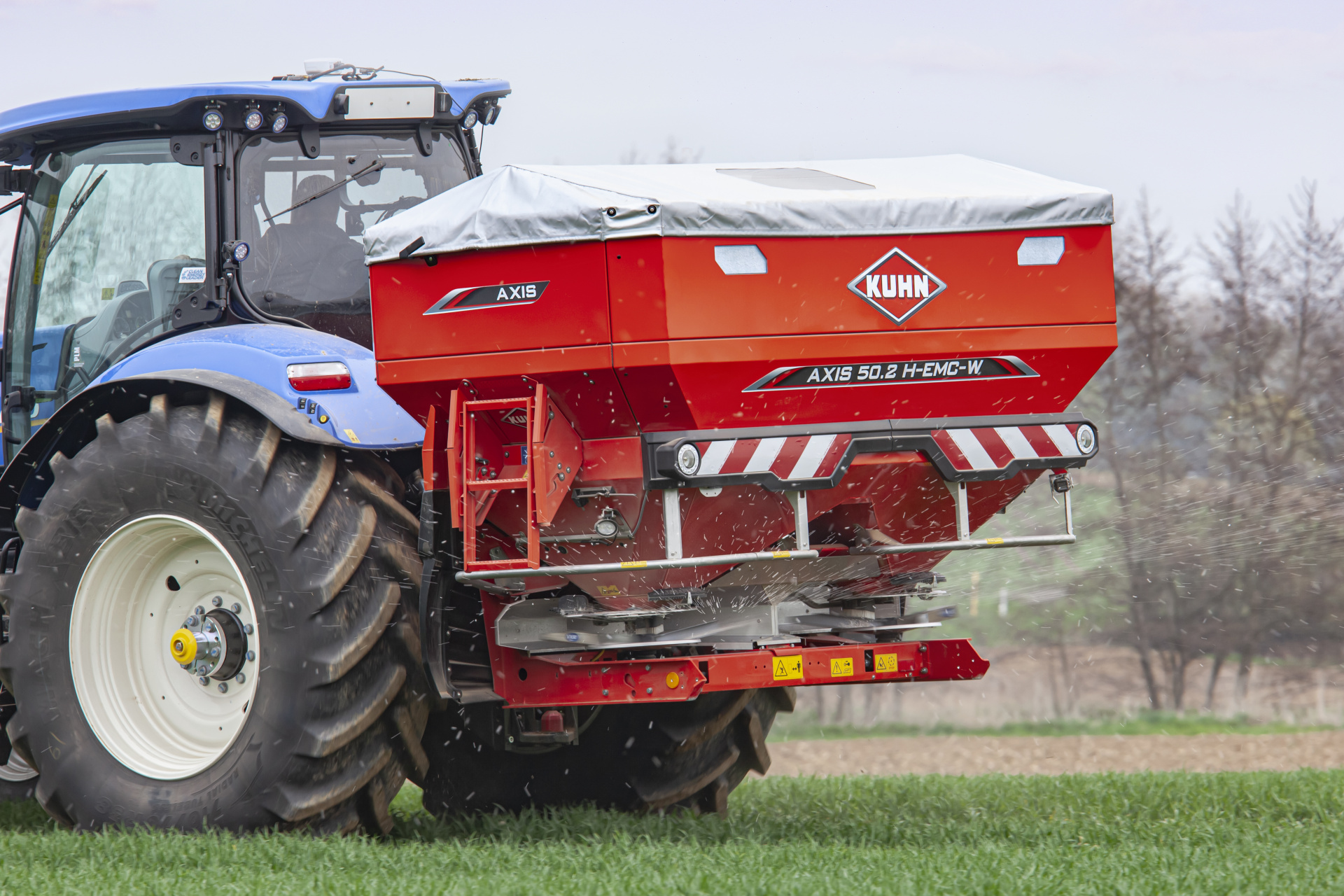

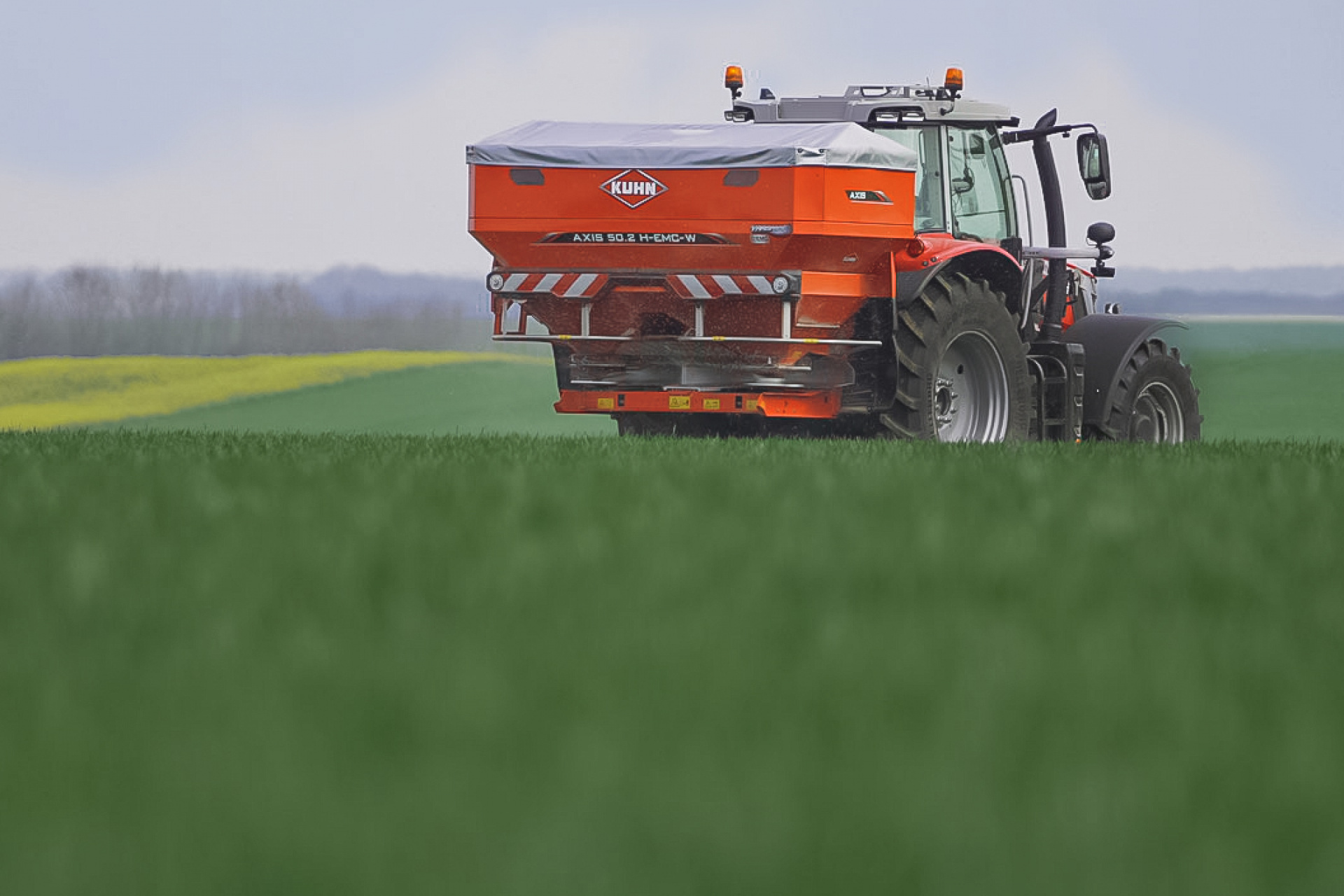

Rozmetadla KUHN AXIS 50.2 EMC W je možné objednat jak ve variantě s pohonem poháněným kardanem, tak s hydraulickým pohonem.
Jejich modulární konstrukce umožňuje použití široké nabídky různého příslušenství: žebřík, světla, odstavná kolečka, hraniční deflektory, čidla, plachty atd.
Velkou výhodu jsou různé možnosti nástaveb, díky kterým lze nastavit kapacitu dle přání majitele. Velmi efektivní je systém výměny rozmetacích kotoučů dle požadovaného záběru, který se provádí bez použití nářadí.
Jedinečnou schopností těchto rozmetadel je systém EMC, který kontroluje přesné dodržení aplikační dávky. Tato kontrola funguje na levém a pravém kotouči nezávisle na sobě a každou vteřinu.
Rozmetadla jsou vždy vybavena ISOBUS systémem. Modely s ISOBUS systémem lze kombinovat i s kompatibilními terminály jiných značek anebo přímo s terminály CCI 800 a 1200 od firmy KUHN. ISOBUS terminál lze zároveň použít i jako GPS navigaci.
Pohon je řešen mechanicky nebo hydraulicky. U těchto nejsofistikovanějších modelů je velmi oblíbený hydraulický systém, protože tím dochází ke snížení spotřeby paliva traktoru, protože jeho motor může pracovat v nižších otáčkách, a protože hydraulika umožňuje plynule měnit otáčky kotoučů. Díky tomu je rozmetadlo přesnější v klínech a umožňuje hraniční hnojení na levou, na pravou nebo na obě strany.
Technická data
| POPIS | AXIS 50.2 H-EMC W | ||
| Pracovní záběr | 18 až 50 m* | ||
| Max. nosnost | 4.200 kg | ||
| Základní objem | 4.200 l | ||
| Max. objem | 4.200 l | ||
| Plnící výška (ze země) | 1,71 m | ||
| Šířka zásobníku | 2,90 m | ||
| Síto zásobníku | Ve standardní výbavě | ||
| Nastavení aplikační dávky | Dle pojezdové rychlosti se systémem vážení EMC | ||
| Ovládání šoupátek | 2 servomotory SpeedServo | ||
| Ovládání bodu výpadu | 2 servomotory SpeedServo | ||
| Čechrač | Velmi pomalé otáčky: 17 min-1 | ||
| Hraniční rozmetání | Ve standardní výbavě | ||
| Kryty proti odlétávání nečistot od kol traktoru | Ve standardní výbavě | ||
| Závěs | Kat. 3 | ||
| Přibližná hmotnost | 695 kg | ||
Benefity
Preciznost s nejmodernějšími technologiemi
"Vážicí" zařízení na každém disku, průkopník společnosti KUHN již více než 20 let!
EMC (Electronic Mass Control) upravuje aplikační dávku, levou a pravou a každou sekundu jako "vážicí" zařízení na každém disku. Tento jedinečný systém od společnosti KUHN umožňuje, aby každá rostlina dostávala správnou dávku hnojiva každou sekundu. Je to jednoduché, průtok hnojiva se měří na každém disku: v případě ucpání nebo ucpání se průtok příslušného výstupu okamžitě a automaticky koriguje!
Již více než 20 let používáte tento systém k zajištění správné aplikační dávky, protože na každém výstupu je správný tok hnojiva.
Senzory snímají hnací moment na každém kotouči každou sekundu. V závislosti na naměřené hodnotě se průtok nastavuje automaticky a samostatně na levém a pravém kotouči.
S EMC nastavíte levý a pravý průtok individuálně, aniž byste pocítili účinky svahů a vibrací. Jste také úspornější díky sníženým otáčkám motoru. Není třeba provádět průtokový test, stačí zadat aplikační dávku a začít roztírat. Možnosti průtoku jsou velké: mezi 20 a 500 kg/min, takže nastavení levého/pravého aplikačního množství pomocí GPS je možné s extrémní přesností.
Vážicí systém W: zobrazení množství hnojiva v zásobníku
Systém EMC není klasický vážicí systém. Vážení aplikačního množství přímo na disku je nejpřesnější možné. Ale modely KUHN AXIS 40,2 EMC W je vybaven tímto vážícím systémem s pracovním záběrem od 12 do 42 m.
Dvě vážicí buňky propojené s terminálem umožňují zobrazení zbylého množství hnojiva v zásobníku. Terminál každou sekundu monitoruje průtok, aby před nastavením zkontroloval, zda odpovídá naprogramovanému výkonu. To poskytuje extrémní přesnost a uživatelský komfort.
Originální, patentovaná konstrukce vážicího systému se skládá ze silného závěsného rámu vybaveného dvěma vážicími buňkami, z nichž každý má nosnost 10 tun, a spojovací tyče spojené s rámem stroje. Dva snímače hmotnosti zaručují vysokou přesnost i ve svahu. K dispozici jsou dvě výšky závěsu, které umožňují pozdní rozmetání. Rám závěsu má vysokou světlou výšku pro řazení převodovky.
.jpg)
Laterální distribuční systém CDA, nesrovnatelný!
Unikátní systém CDA (nastavení koaxiálního rozvodu) zajišťuje optimální boční rozložení. Modifikace bodu dopadu hnojiva umožňuje rychlé přizpůsobení různým produktům a pracovním záběrům. Speciální konstrukce dávkovacích výstupů zajišťuje vícenásobný přívod do lopatek, což zajišťuje konstantní průtok hnojiva a rovnoměrné rozmetání. Se systémem CDA jsou distribuční vzorce pravidelné a přesné. Kolísání aplikační dávky a změny přízemní rychlosti nemají žádný vliv na distribuci hnojiva. Extra pomalé míchadlo reguluje přísun do rozmetacího kotouče a zlepšuje průtok hnojiva. Otáčí se o 360° rychlostí pouhých 17 ot./min., takže je šetrný k granulím. Aby bylo zajištěno, že bod dopadu hnojiva na kotouči je přesný, sleduje vodicí vodítko tok hnojiva, dokud není zachyceno lopatkami. Deflektory AIRFIN snižují turbulence vznikající při otáčení disků a zajišťují pravidelný tok hnojiva.
Dokonale rovnoměrné rozmetání v rozích pole i při vysokých rychlostech
VARISPREAD PRO: Section Control při velmi vysokých rychlostech pomocí SpeedServo
SpeedServo je nový řídicí systém složený ze dvou elektromotorů, které jsou 2,5krát rychlejší než tradiční pístové motory. Upravuje body výpadu a přizpůsobuje rozmetání tvaru pole. Zlepšuje se řízení překrývání a správná aplikační dávka se rozprostírá na správném místě, a to i při vysokých pojezdových rychlostech.
VARISPREAD PRO je k dispozici u modelů AXIS 40.2 a 50.2 s mechanickým nebo hydraulickým pohonem.
VARISPREAD 8: Zastavte přehozy v rozích polí!
VARISPREAD 8 je standardně integrován v manuální nebo automatické verzi podle GPS, aby se omezilo předávkování na plotech. Sekční ovládání VARISPREAD 8 nabízí 8 sekcí, 4 na každé straně, a pracuje na principu postupného snižování dávkovacího výstupu, aby se zabránilo předávkování. Je k dispozici u modelů AXIS VERZE Q, W, M-EMC (W).
OPTIPOINT
Na souvratích většina zemědělců začíná a zastavuje šíření ve stejném okamžiku, i když různá hnojiva mají různé balistické vlastnosti. OPTIPOINT automaticky určí ideální místo otevírání a zavírání dávkovacích výstupů podle druhu hnojiva a pojezdové rychlosti. To má za následek vyšší přesnost při použití ovládání GPS.
Získejte přístup k nejinovativnějším technologiím
Rozmetadla hnojiv AXIS kompatibilní s ISOBUS
- AXIS 20.2 M-EMC (W)
- AXIS 40.2 M-EMC-(W)
- AXIS 40.2 H-EMC-(W)
- AXIS 50.2 M-EMC-(W)
- AXIS 50.2 H-EMC-(W)
Tyto modely jsou k dispozici vždy ve verzi ISOBUS.
Hydraulický nebo mechanický diskový pohon
Hydraulický kotoučový pohon (H-EMC) je nezávislý na otáčkách motoru. Udržuje konstantní rychlost otáčení kotouče a s tím spojenou pracovní šířku. Disky jsou poháněny hydraulikou traktoru, přičemž je nutný pouze nízký průtok (od 45 l/min při 180 barech), nezávisle na otáčkách motoru a vývodového hřídele. Oblast rozprostření zůstává konstantní a lze ji plynule přizpůsobit bodům vykreslování. Je také možné se rozprostřít při nižších otáčkách motoru a tím snížit spotřebu paliva. Čechrač nepoškozuje hnojivo, protože se okamžitě zastaví, když se vývody uzavřou. Vysokokapacitní snímače hmotnosti EMC W také neustále informují řidiče o tom, kolik hnojiva zbývá v zásobníku.
U modelů s mechanickým pohonem (M-EMC nebo W) jsou rozpěrné kotouče poháněny vývodovým hřídelem (540 ot./min). Všechny hřídele a úhlová ozubená kola pracují v olejové lázni, aby se snížily nároky na údržbu. Jsou chráněny pevným rámem proti prachu, nečistotám, vlhkosti a mechanickému poškození. Tyto modely mají také vlastní systém proti přetížení, který chrání celou pohonnou jednotku včetně míchadel (čechrače).
Vybavení
Efektivní možnosti, které přizpůsobí váš stroj vašim podmínkám.

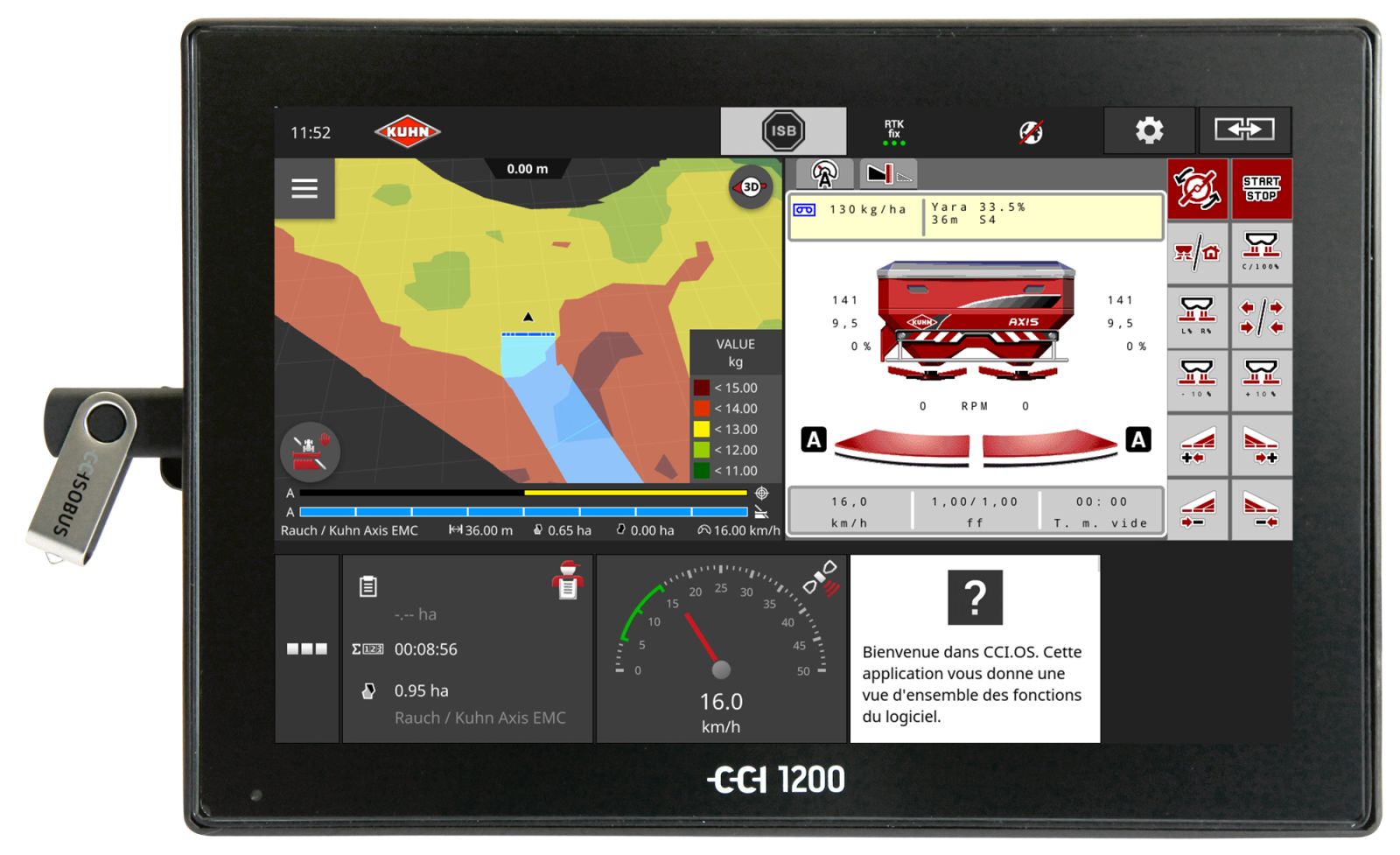

TERMINÁL CCI 1200
Všechny vaše informace se zobrazují na stejné obrazovce!
Terminál CCI 1200 ISOBUS s certifikací AEF se zaměřuje na tři priority: výkon, viditelnost a flexibilitu. Umožňuje vám intuitivně sledovat vaše stroje pomocí antireflexní dotykové obrazovky o 12,1"/30,5 cm. Všechny podstatné informace během práce lze zobrazit v různých formátech (vertikální, horizontální, maxi-view, mini-view, dvojité UT,...). Mezi jeho nejinovativnější aplikace patří Section Control, modulace aplikačních dávek z map nebo senzorů biomasy a asistence při navádění, to vše s využitím GPS dat. Připojení jedné nebo dvou kamer zvyšuje komfort používání.
TERMINÁL CCI 800
Kompaktní terminál ISOBUS
Terminál CCI 800 ISOBUS s certifikací AEF je vybaven obrazovkou 8"/20,3 cm. Základní informace jsou zobrazeny s hlavním pohledem a minipohledy na boku. Kliknutím na minizobrazení jej zvětšíte. Může nabídnout stejné aplikace jako terminál CCI 1200. Mezi jeho nejinovatinější aplikace patří Section Control, modulace aplikačních dávek z map senzorů biomasy a asistence při navádění, to vše s využitím GPS dat. Připojení jedné nebo dvou kamer zvyšuje komfort používání.
JOYSTICK CCI A3
Inovativní joystick ISOBUS
S novým joystickem CCI A3 můžete přímo sledovat funkce svého stroje na dotykové obrazovce joysticku. Vyberte tak správnou funkci ve správný čas. CCI A3 je certifikován ISOBUS AUX-N od AEF, je kompatibilní se všemi ISOBUS AUX-N certifikovanými stroji ISOBUS. Pro zobrazení funkcí na joysticku zkontrolujte kompatibilitu.

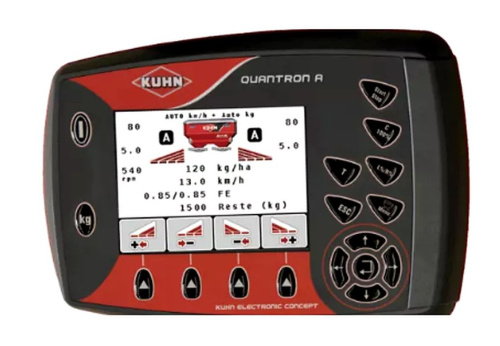

QUANTRON A
Řídicí jednotka QUANTRON A pro rozmetadla AXIS
Řídicí jednotka QUANTRON A je určena pro rozmetadla KUHN AXIS ve verzích Q, W a EMC. Umožňuje pohodlné ovládání rozmetadla přímo z kabiny traktoru a zjednodušuje každodenní práci při aplikaci hnojiva.
Dávkovací otvory lze otevírat a zavírat jedním tlačítkem, bez nutnosti použití hydraulického okruhu traktoru. Ovládání je přehledné, uživatelsky jednoduché a zároveň umožňuje ukládat údaje až pro 200 různých pozemků, včetně typu hnojiva, aplikovaného množství a velikosti ošetřené plochy.
Jednotka QUANTRON A je kompatibilní s funkcí Section Control a podporuje variabilní dávkování pomocí GPS. Díky tomu pomáhá omezit překryvy, přesněji přizpůsobit dávku konkrétním podmínkám na pozemku a efektivněji využít hnojivo.

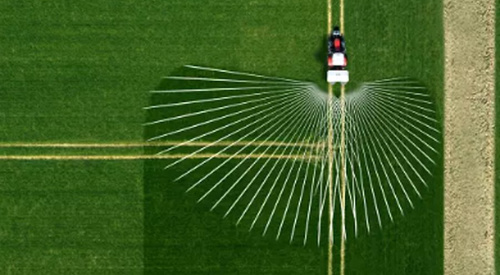

TELIMAT
Deflektor TELIMAT pro přesný hraniční rozhoz
TELIMAT je deflektor pro hraniční rozhoz, který umožňuje přesnou aplikaci hnojiva již při prvním přejezdu podél okraje pozemku. Je dostupný pro rozmetadla KUHN AXIS s pohonem přes vývodový hřídel.
Systém pomáhá směrovat hnojivo pouze na obdělávanou plochu, a tím omezuje jeho ztráty mimo pozemek. Přispívá k efektivnějšímu využití živin a zároveň pomáhá dodržet požadavky na šetrnou aplikaci hnojiv v blízkosti hranic polí, cest nebo sousedních ploch.
Otočný systém využívá pracovní stopy rozmetadla a mechanický indikátor ve standardní výbavě usnadňuje obsluze kontrolu správné polohy. Díky tomu je hraniční rozhoz přesnější, přehlednější a snadno ovladatelný přímo při práci.

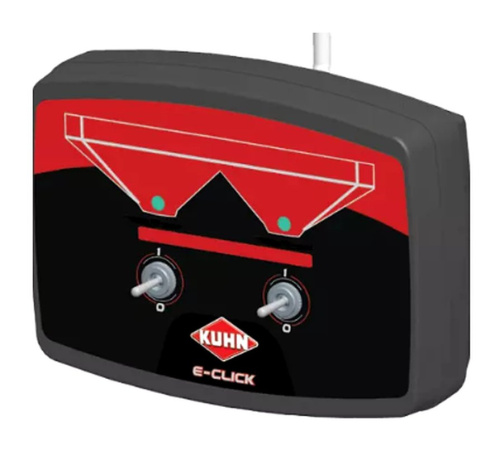

E-Click
Ovládací box E-Click bez nutnosti hydraulických ventilů
E-Click je jednoduchý ovládací box se dvěma přepínači, který umožňuje otevírat a zavírat dávkovací otvory přímo z kabiny traktoru. Každou stranu rozmetadla lze ovládat samostatně, pohodlně a bez použití hydraulických okruhů traktoru.
Poloha dávkovacích otvorů je signalizována pomocí dvou integrovaných LED diod, takže má obsluha okamžitý přehled o aktuálním stavu stroje.
Toto řešení zjednodušuje každodenní práci, zvyšuje komfort obsluhy a umožňuje rychlé ovládání rozmetadla při aplikaci hnojiva.

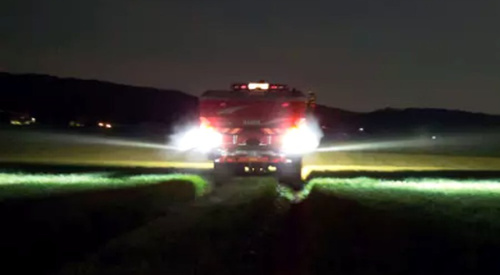

SPREADLIGHT
Práce ve dne i v noci
Rozmetadla KUHN AXIS s elektronickou výbavou jsou standardně vybavena kvalitními zadními LED světly, která zajišťují dobrou viditelnost stroje i při práci za zhoršených světelných podmínek.
U modelů AXIS ISOBUS je k dispozici také systém SpreadLight, který osvětluje oblast rozmetacích kotoučů. Obsluha tak má lepší přehled o práci rozmetadla i při noční aplikaci hnojiva.
Díky těmto prvkům lze bezpečněji a pohodlněji pracovat i mimo denní dobu, aniž by byla omezena kontrola nad strojem nebo kvalita aplikace.

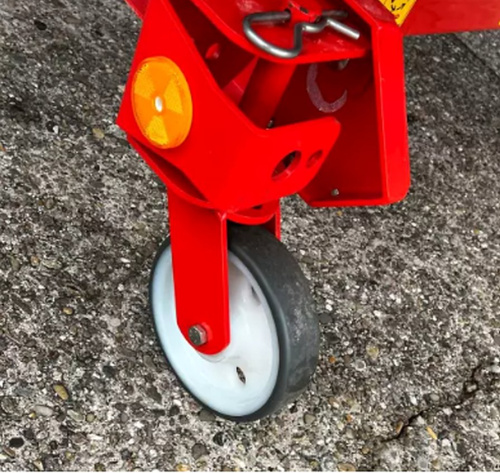

PARKOVACÍ KOLA
Snadné připojení a odpojení rozmetadla
Pro pohodlnější manipulaci při připojování a odpojování rozmetadla je k dispozici parkovací kolo s rychloupínacím systémem. Usnadňuje odstavení stroje, jeho přesné navedení k traktoru a následné bezpečné připojení.
Toto praktické řešení zvyšuje komfort obsluhy, šetří čas při každodenní práci a přispívá k jednodušší manipulaci se strojem mimo pracovní nasazení.

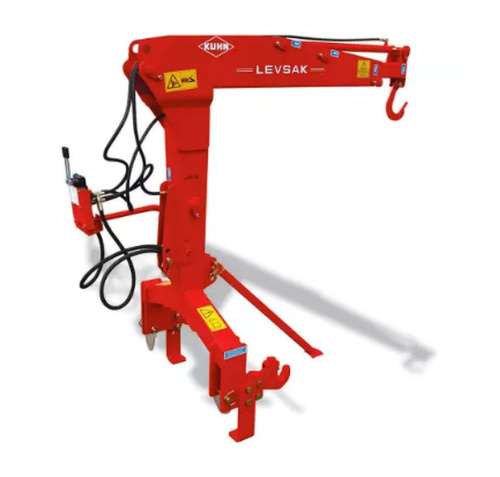

LEVSAK
Zvedací rameno LEVSAK pro snadné plnění rozmetadla
Zvedací rameno KUHN LEVSAK usnadňuje manipulaci s velkoobjemovými vaky při plnění rozmetadla hnojiv. Díky robustní konstrukci umožňuje bezpečné, pohodlné a rychlé doplnění hnojiva přímo na farmě i v provozních podmínkách.
Rameno je vhodné pro různé typy traktorů a rozmetadel a zvládne manipulaci s vaky o hmotnosti až 1 000 kg. Obsluha tak může rozmetadlo naplnit efektivněji, s menší fyzickou námahou a bez nutnosti další manipulační techniky.
Toto řešení zvyšuje komfort práce, šetří čas při plnění a přispívá k plynulejšímu průběhu aplikace hnojiva.

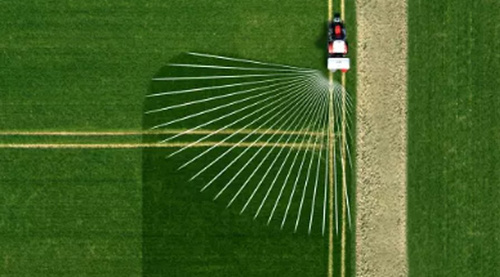

GSE 30 a GSE 50
Omezovač hraničního rozhozu GSE 30 a GSE 50
Omezovače GSE 30 a GSE 50 jsou určeny pro přesnou aplikaci hnojiva na hranicích pozemků. Při práci se jede podél okraje parcely a hnojivo je směrováno od hranice směrem do porostu.
Toto řešení pomáhá omezit nežádoucí rozhoz mimo obdělávanou plochu, snižuje ztráty hnojiva a podporuje rovnoměrnou výživu porostu až po kraj pozemku.
Omezovače GSE jsou vhodné pro práci u cest, příkopů, sousedních pozemků nebo dalších citlivých okrajových částí pole, kde je potřeba zachovat přesnou a šetrnou aplikaci.
