Patent značky KUHN = Pluhy VARI-LEADER jsou jediné polonesené pluhy s jedním opěrným kolem, které mají mechanismus pro změnu orebního záběru plně integrovaný v rámu pluhu!

Díky této konstrukci je celý mechanismus výborně chráněn před:

✓ hlínou, kameny apod. materiálem, který odpadává z radlic během otáčení

✓ Prachem

✓ Vlhkostí (korozí)

Pro vyšší odolnost je systém plynulé změny pracovního záběru zcela bezúdržbový. Všechny spoje jsou chráněny proti protočení a jsou vybaveny ochrannými pouzdry.

Design navržený tak, aby vám ušetřil čas

Modely řady LEADER byly navrženy tak, aby vám usnadnily práci:

✓ poloměr otáčení 110 ° umožňuje vytvářet malé libry;
✓ velká vzdálenost mezi představcem a prvním hrotem umožňuje pracovat bez rizika poškození traktoru i v nejkratších otáčkách do U. Je to méně únavy a více klidu v práci.
✓ počet rozvaděčů, které mají být provozovány během otáčení do U, je snížen díky hydraulické sekvenci, která standardně vybavuje celou řadu.
✓ optimální komfort díky postupnému obratu. U-otáčky jsou prováděny hladce dvěma jednoúčinovými teleskopickými pohony. Tím se snižuje zatížení zvedacích ramen traktoru.

Jednoduché nastavení pro efektivní dny Hlavní nastavení se provádí bez nástrojů a lze je snadno přenastavit:

✓ Nastavení pracovní hloubky se provádí snadno přístupnými hliníkovými dorazy na zvedacím válci - pro změnu hloubky orby!
✓ Přesné nastavení je umožněno nezávislými šrouby dorazu kliky vlevo a vpravo.
✓ Pro optimální rovinnost orby se odsazení (poloha prvního tělesa vzhledem k pneumatice traktoru, která je v řadě) nastavuje mechanickým tahem.
✓ Hydraulický válec nabízí volitelně možnost nastavení z kabiny traktoru. Indikátor viditelný ze sedadla traktoru umožňuje ✓ identifikaci během změn podmínek.Výrazně optimalizovaná orba
Vylepšete svůj povrch sníženým přetečením kola: práce co nejblíže k okrajům je nezbytná pro zvýšení užitečné zemědělské plochy, ale také pro omezení vývoje plevelů po obvodu pozemků. Aby bylo možné tuto poptávku uspokojit, bylo kolo díky tvaru "Z" integrováno co nejblíže rámu. Jeho přesazení je tak výrazně sníženo.

Rozhodněte se pro snadnou orbu s velkým kolem:
Snížení potřeby trakce, dobrého zdvihu a průchodu obtížnými podmínkami v zadní části vyžaduje velmi velké kolo. Za tímto účelem KUHN nabízí 2 typy kol, které splní vaše potřeby:
- ✓ Profil s tyčemi o průměru 1000 x 500 mm
- ✓ Agrární profil o průměru 1200 x 500 mm

Benefity

Pracovní výkon a snadné použití Nepřekonatelná spolehlivost Přizpůsobivost všem podmínkám

Zvýšení pracovního výkonu znamená jednoduchost

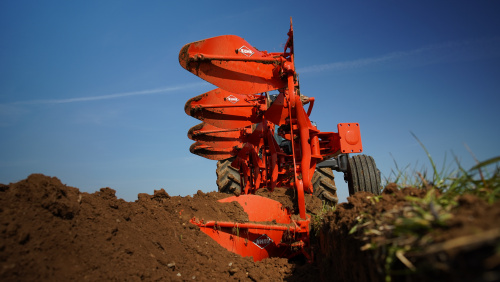

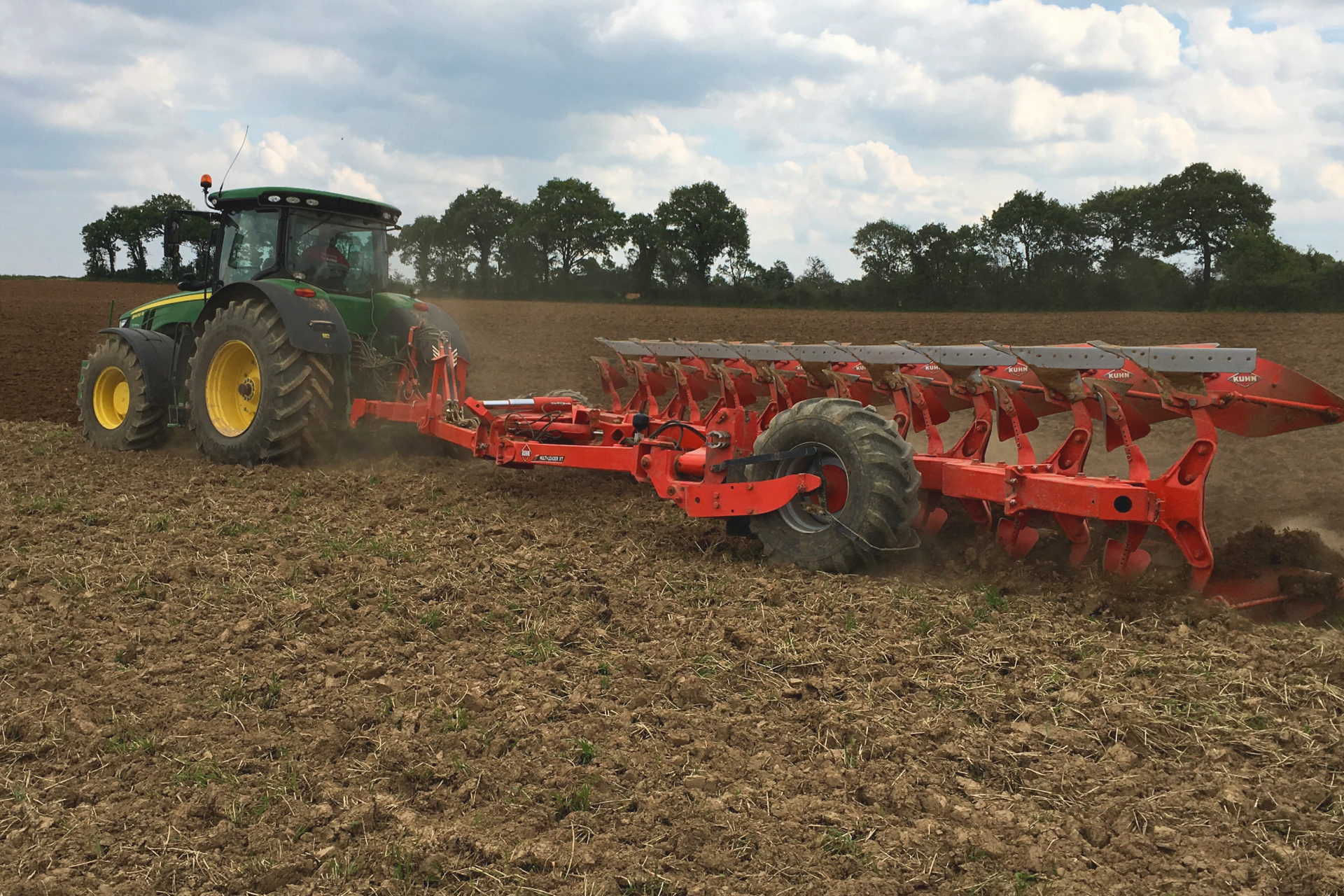

Pohled na pluh VARI-LEADER při otáčení na souvrati

Design navržený tak, aby vám ušetřil čas

Modely řady VARI-LEADER jsou navrženy tak, aby vám usnadnily práci -

poloměr otáčení 110° umožňuje vytvoření zmenšených souvratí;
značná vzdálenost mezi představcem a prvním bodem umožňuje pracovat bez rizika poškození traktoru i při nejkratších zatáčkách. To znamená menší únavu a větší klid v práci.
Počet rozdělovačů, které pracují během otáčení do protisměru, je snížen díky hydraulickému sledu, který je součástí standardní výbavy v celé řadě.
optimální pohodlí díky postupnému otáčení do U. Otáčení do protisměru se provádí plynule pomocí dvou jednočinných teleskopických válců. Tlak na zvedací ramena traktoru je snížen.

Jednoduché nastavení pro vynikající výsledky

Hlavní nastavení se provádí bez použití nástrojů a jsou snadno identifikovatelná -

Nastavení pracovní hloubky se provádí pomocí hliníkových klínů, které jsou snadno přístupné na zvedacím válci. Změna hloubky orby nemůže být jednodušší!
Přesné nastavení vertikálního nastavení pomocí nezávislých šroubů dorazu kliky vlevo a vpravo.
Pro optimální orbu se nastavení přední brázdy (poloha první nástavby vzhledem k traktorové pneumatice, která je v brázdě) nastavuje pomocí mechanické spojovací tyče.
Volitelně nabízí hydraulický válec možnost nastavení z kabiny traktoru. Indikátor viditelný ze sedadla traktoru umožňuje sledování při měnících se podmínkách.

Jasně optimalizovaná orba

Maximalizujte svou plochu díky sníženému vytlačování kola:
Práce v blízkosti okrajů pole je nezbytná pro maximalizaci užitečné zemědělské plochy, ale také pro omezení růstu plevele v okolí pole. Aby bylo možné tento požadavek splnit, bylo kolo díky tvaru písmene "Z" umístěno co nejblíže podvozku. Jeho vytlačování je výrazně sníženo.

Rozhodněte se pro snadnou orbu s velkým kolem:
Snížení potřeby trakce, dobrý zdvih a práce v obtížných podmínkách pozdního podzimu vyžadují velmi velké kolo. Za tímto účelem nabízí společnost KUHN 2 typy kol, které splní vaše potřeby:
- Žebrovaný profil o průměru 1000 x 500 mm
- Zemědělský šípový profil o průměru 1200 x 500 mm

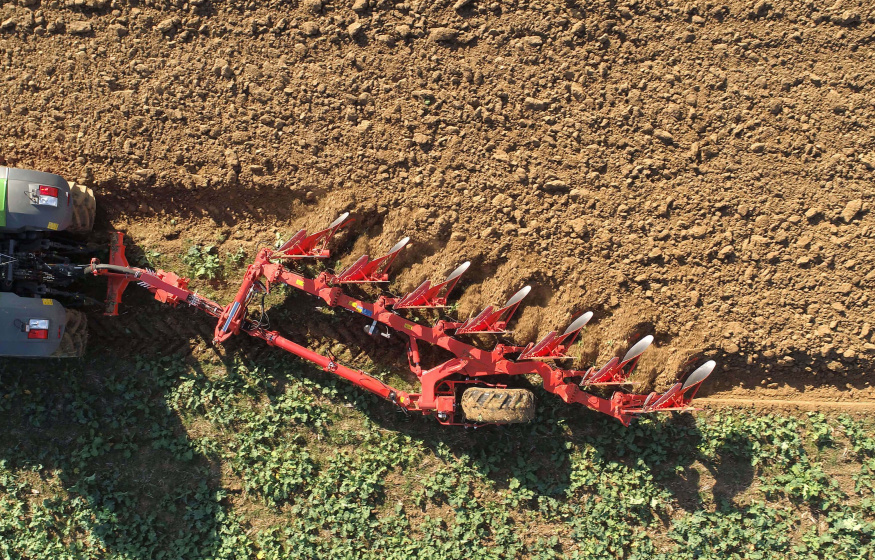

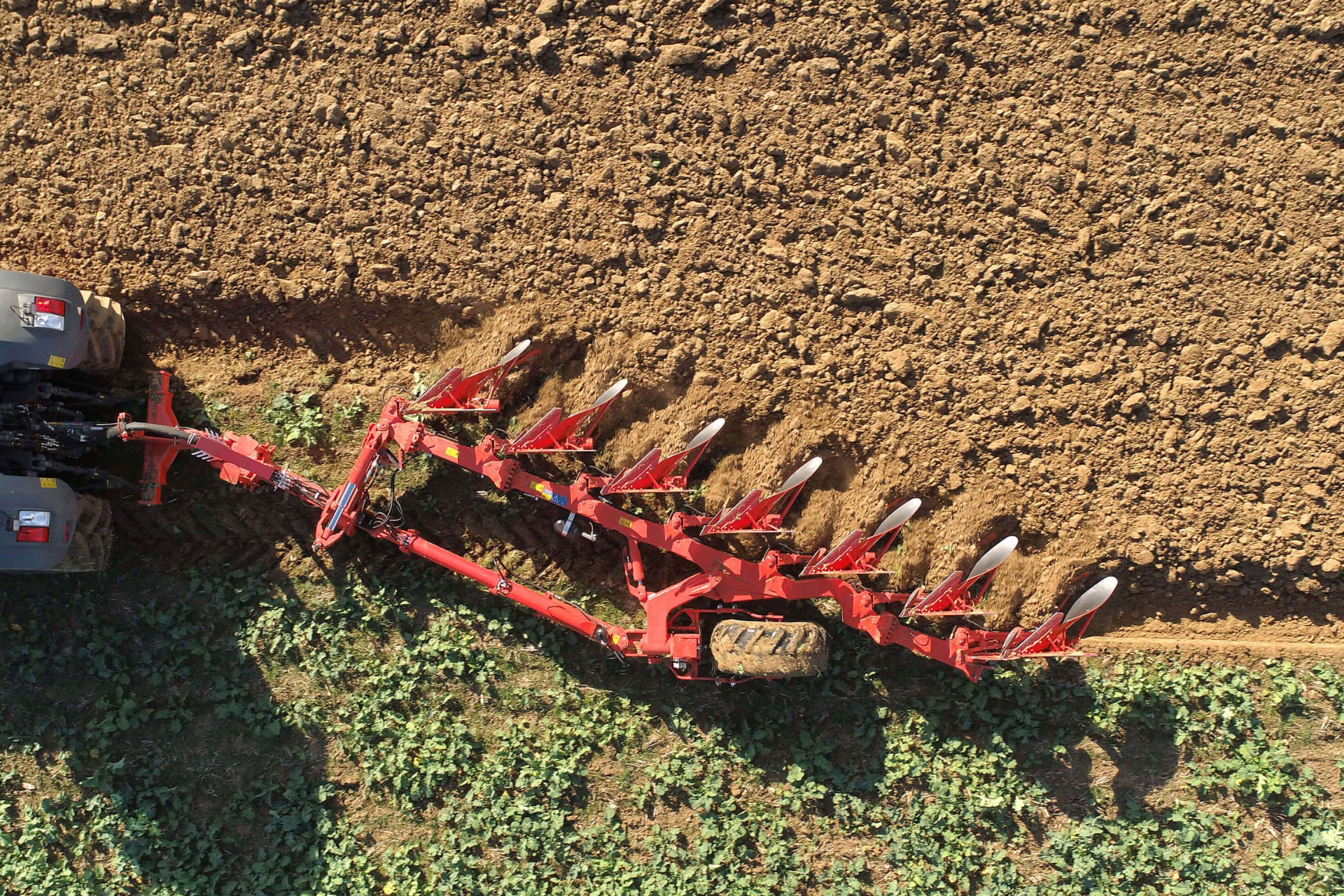

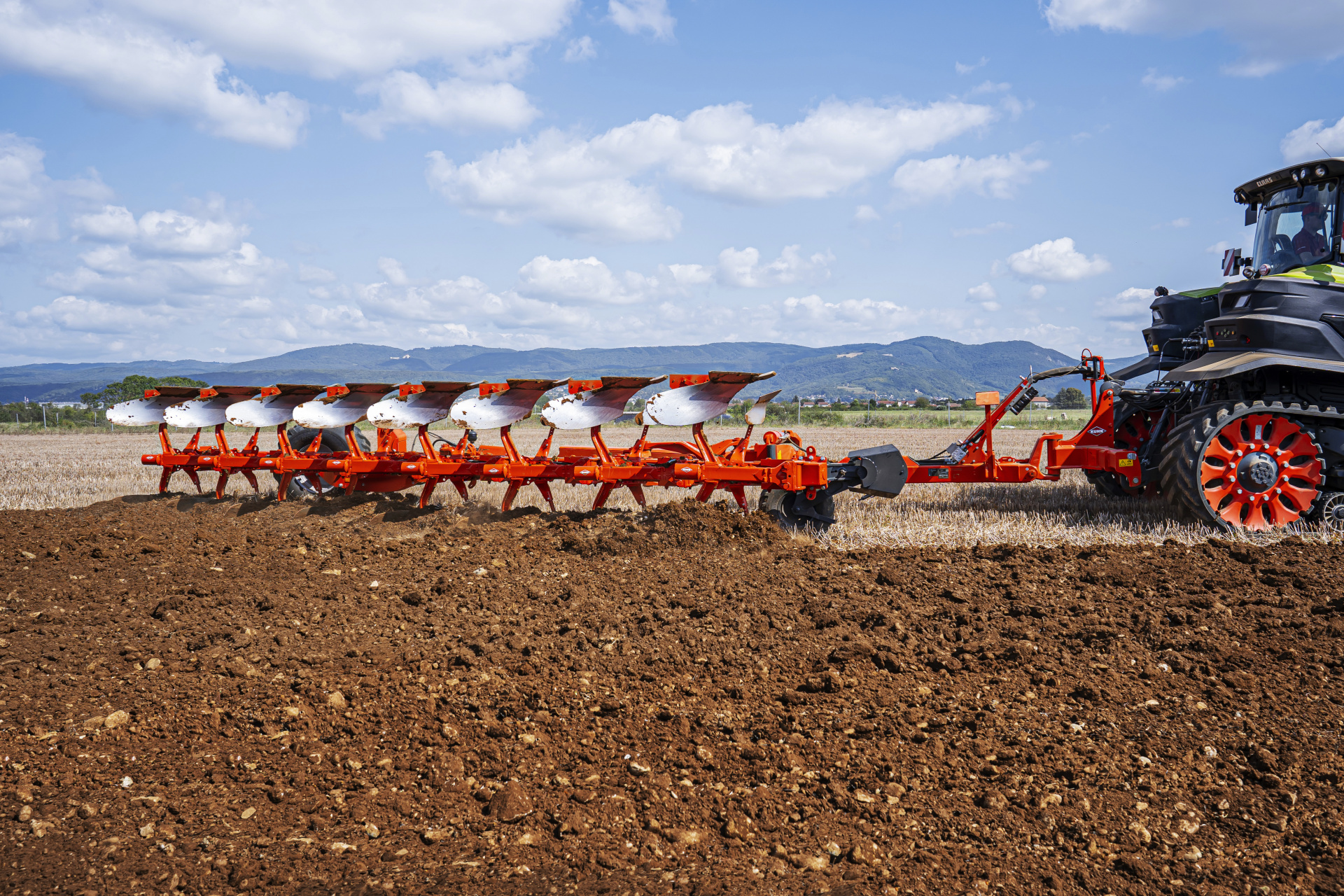

Pohled shora na pluh VARI-LEADER při práci

Nepřekonatelná spolehlivost

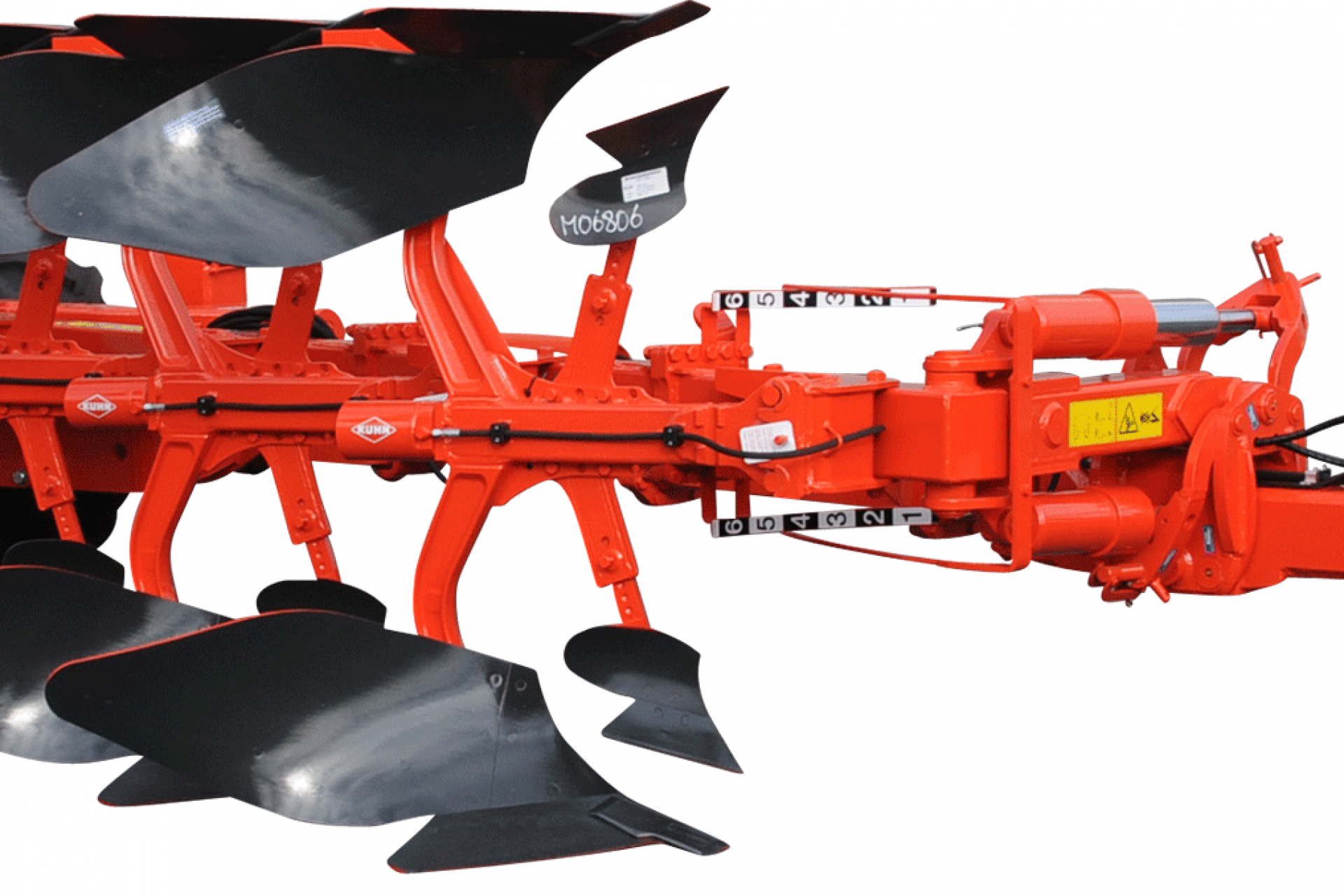

Pohled 100% integrované táhlo pluhu VARI-LEADER

Robustní konstrukce, záruka spolehlivosti

Konstrukce a rozměry řady VARI-LEADER splňují i ty nejnáročnější podmínky.
Tento model je určen pro traktory od 135 do 360 koní a má paprsek 180 x 180 mm
, což mu dodává velkou robustnost
Pro všechny traktory středního a vysokého výkonu je k dispozici široký výběr kategorií spojek (kategorie 3, 4N, 4, K700 a Quickhitch 3 a 4N). Pro větší univerzálnost je třeba vyměnit pouze distanční vložky, aby bylo možné přecházet z jedné kategorie do druhé!

Závěs s proměnnou šířkou je plně integrován do nosníku; kde je chráněn před vnějším rušením (otřesy související s pádem země nebo kamenů při zatáčkách U, prach, vlhkost atd.). Je bezúdržbový a šetří váš drahocenný čas.
VARI-LEADER je jediný jednokolový pluh na trhu s táhlem integrovaným do "Z" nosníku (patentovaný systém KUHN)!

Bezpečnostní zařízení T a NSH pro optimální ochranu

T pojistka tažného šroubu pro práci v nekamenitých podmínkách:
- síla v hrotu radlice 4 000 kg zabraňuje zbytečnému zlomení
- zlomení šroubu natažením chrání konstrukci při setkání s překážkou
- žádné riziko poškození konstrukčních částí
- snadnost a rychlost výměny šroubu při jeho zlomení

Non-Stop Hydraulická bezpečnost, ideální v hojné přítomnosti kamenů:
- v těžkých podmínkách rychlé přizpůsobení síly na špičce radlice (600 až 1500 kg), aby se zabránilo švihnutí nebo zvedání kamenů;
- centralizované nastavení síly hrotu na všechna tělesa pro úsporu času;
- okamžitý návrat na pevninu po překonání překážky díky specifické zakopávací křivce;
- svislá světlá výška 70 cm a boční 20 cm (vlevo a vpravo) pro plnou ochranu konstrukce
- okamžité nastavení přítlaku na špičce radlice z kabiny řidiče (možnost VARIBAR)
- možnost resetování síly na špici radlice až do 2500 kg (opce MAXIBAR) pro práci ve velmi těžké jílovité půdě.

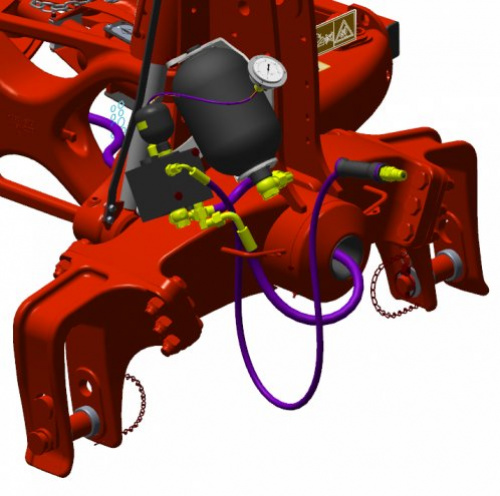

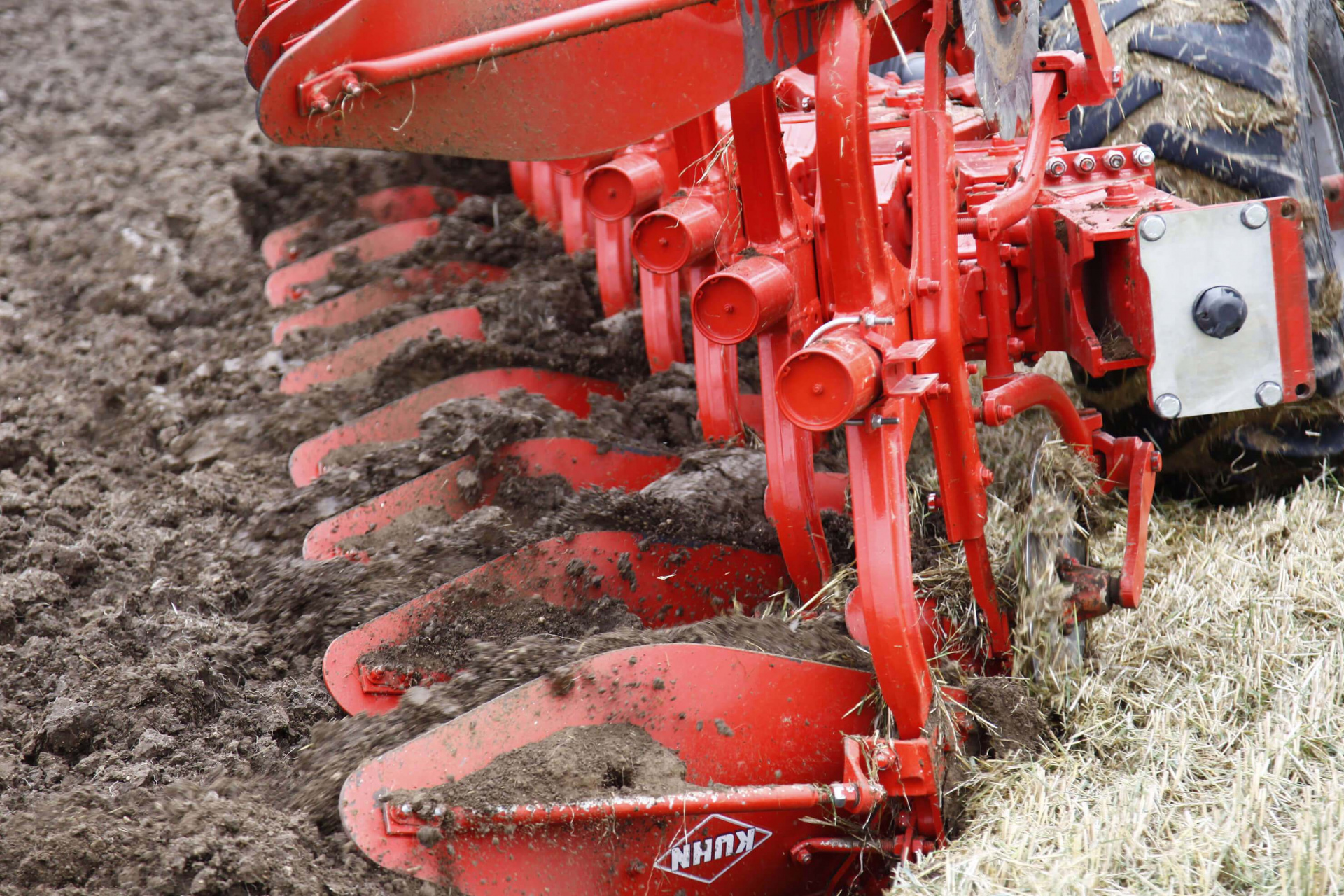

Pohled na bezpečnostní zařízení NSH pluhu VARI-LEADER při práci

Možnost a vybavení, které dělají rozdíl

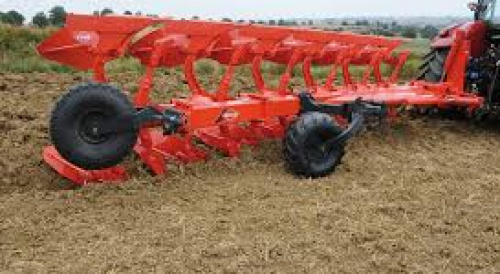

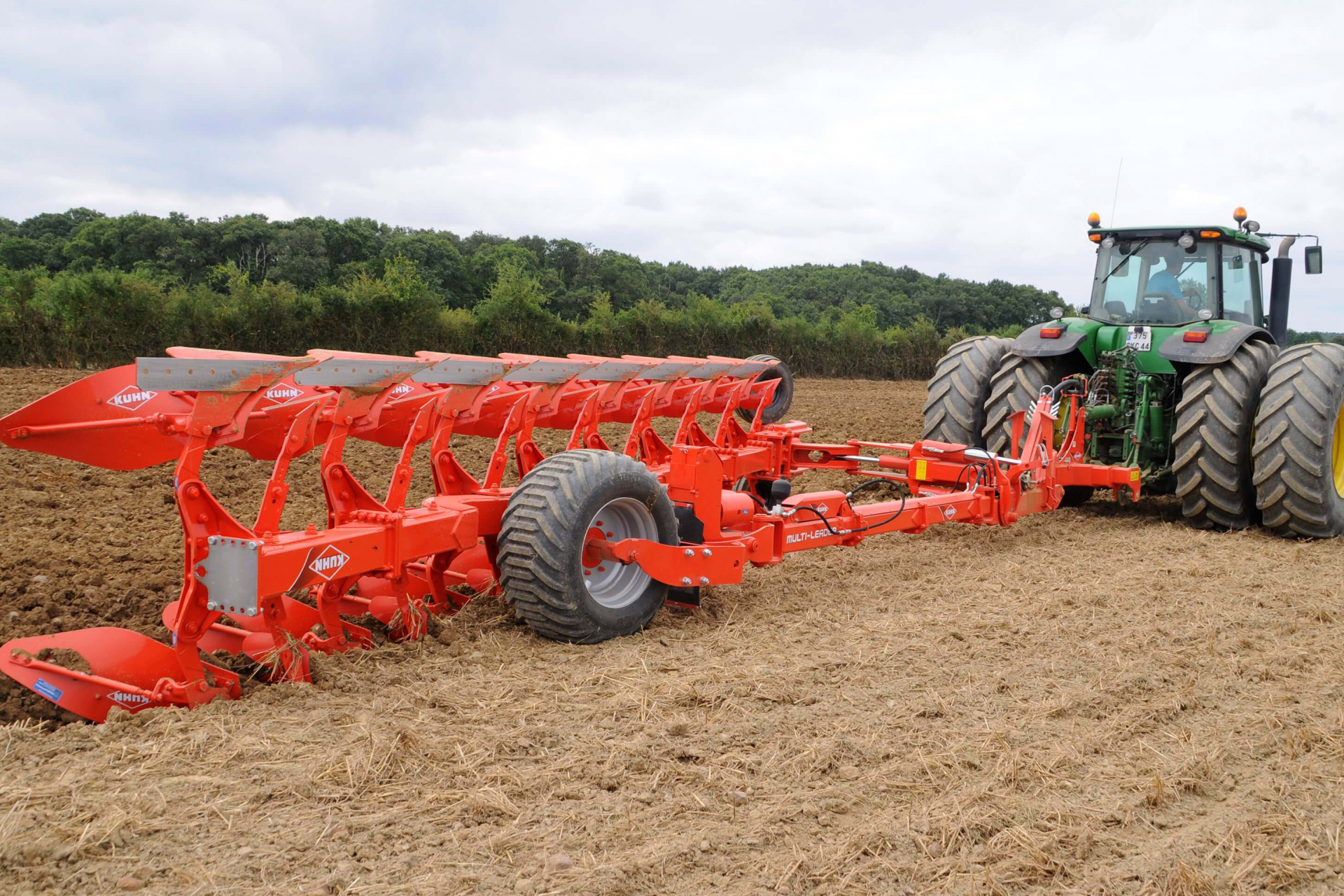

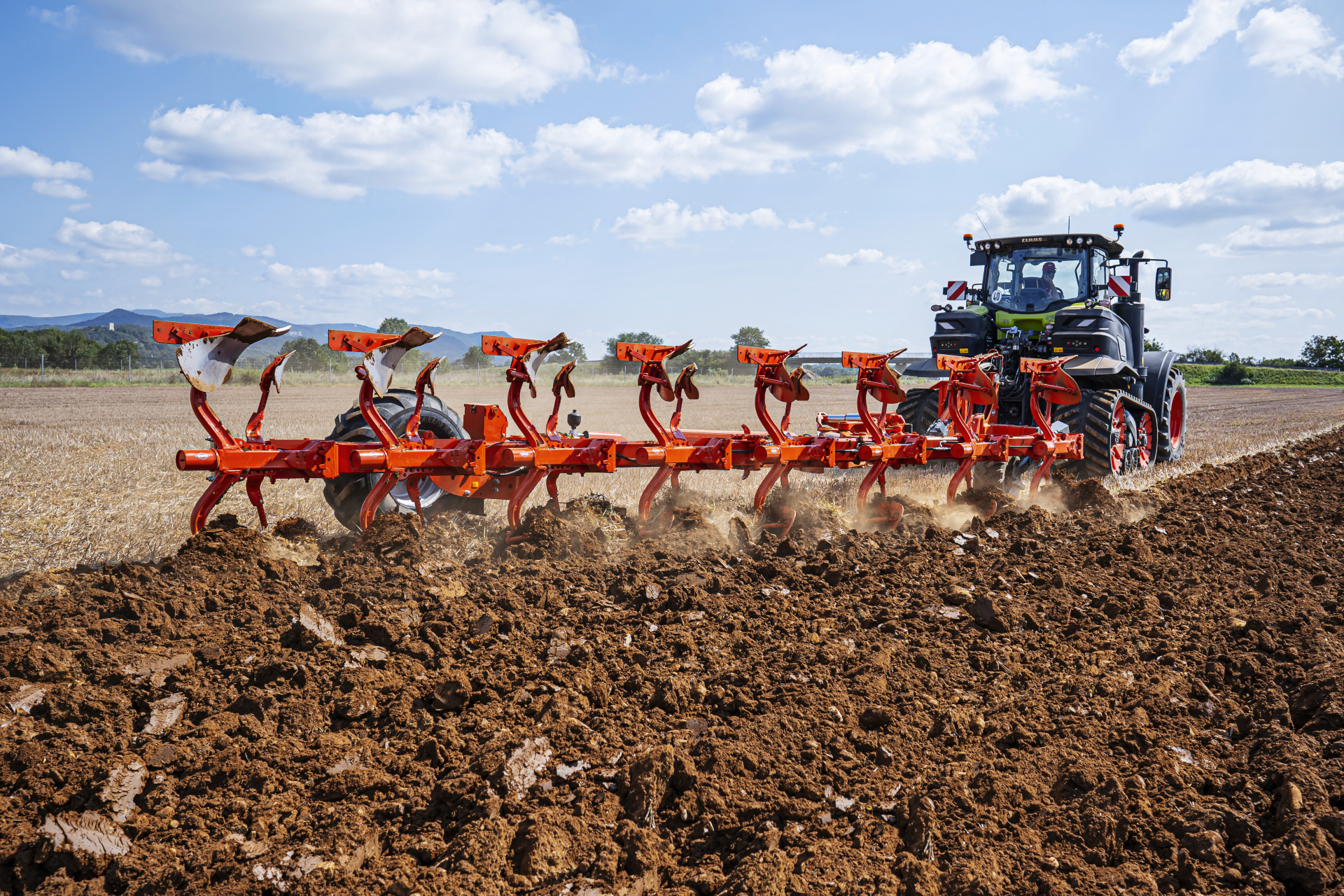

Pohled na pluh VARI-LEADER při práci mimo výrobní linku

V brázdě a ON LAND orba

K dispozici je pozemní systém pro maximální využití trakční síly a snížení spotřeby paliva. Přenos síly na půdu někdy vyžaduje použití širokých pneumatik, dvojitých kol nebo pásů, které již neumožňují orbu v brázdě.
Orba na půdě nabízí i další významné výhody -

Agronomické: výrazné snížení rizika zhutnění půdy a zabránění hladkosti podkladu brázdy
Komfort při používání: větší pohodlí pro řidiče, protože traktor je trvale na rovném a neopracovaném povrchu
Hospodárnost: Snížené opotřebení bočnic pneumatiky v kamenitých podmínkách.

ON LAND sada umožňuje orbu s traktory s celkovou šířkou až 4,20 m. Navíc, když podmínky již nejsou uspokojivé, je možné pracovat v brázdě.
Orba na souši zaručuje dokonalou kontrolu pracovní hloubky. Pravidelnost pracovní hloubky zajišťují dvě velká membránová kola (690 mm).

Kvalitní díly podléhající opotřebení pro lepší ziskovost

Pluh VARI-LEADER lze vybavit mnoha nástavbami a odpěňovači tak, aby vyhovoval potřebám každého zemědělce.
Naše kované a ošetřené díly podléhající opotřebení posouvají hranice použití. Zvládnutí procesů kování a tepelného zpracování ve skutečnosti nabízí velmi dobrou odolnost proti opotřebení za všech podmínek a zvyšuje životnost dílů o 20%. Jejich konstrukce byla vyvinuta pro optimální penetraci a kvalitu práce po celou dobu jejich životnosti.
Radlice a hroty ze slinutého karbidu posouvají hranice využití vašeho pluhu a snižují náklady na hektar. Karbid násobí životnost vašich opotřebitelných dílů pětinásobkem!
Pro ještě delší životnost nabízíme odhrnovací desky TRIPLEX, exkluzivně u společnosti KUHN!
TRIPLEX se skládá ze 3 vrstev různých tvrdostí a tlouštěk, aby se optimalizovala odolnost odhrnovacích desek proti opotřebení -

Nášlapná plocha o tloušťce 3,3 mm se skládá ze silnější a extrémně tvrdé vrstvy, která posouvá limity
Středová, 2,3mm vrstva je měkčí, aby absorbovala nárazy a umožnila určitou deformaci
Poslední vrstva je velmi tenká a tvrdá vrstva, aby byla zachována tuhost konstrukce.

TRIPLEX s nestejnoměrnými vrstvami v kombinaci s tepelným zpracováním zvyšuje životnost vašich odhrnovacích desek o 40 %.

Detailní pohled na tři nestejné vrstvy na odhrnovacích deskách TRIPLEX

Předradlička: perfektní zakončení vaší orby

Předradličky přinášejí mnoho výhod pro orbu, a to jak z hlediska kvality práce, tak z hlediska snadného pojezdu v přítomnosti hojných zbytků.
První úlohou předradličky je čistě nasekat vegetační vrstvu, která pokrývá půdu před orbou. To výrazně usnadňuje průjezd pluhu tím, že omezuje riziko ucpání.
Toto předběžné sekání a zaklopení také napomáhá převrácení pásu zeminy a zajišťuje lepší zaklápění rostlinných zbytků. Stěna je čistší a také liniové dno, což nabízí optimální hloubkovou pravidelnost a mnohem homogennější zoraný povrch.

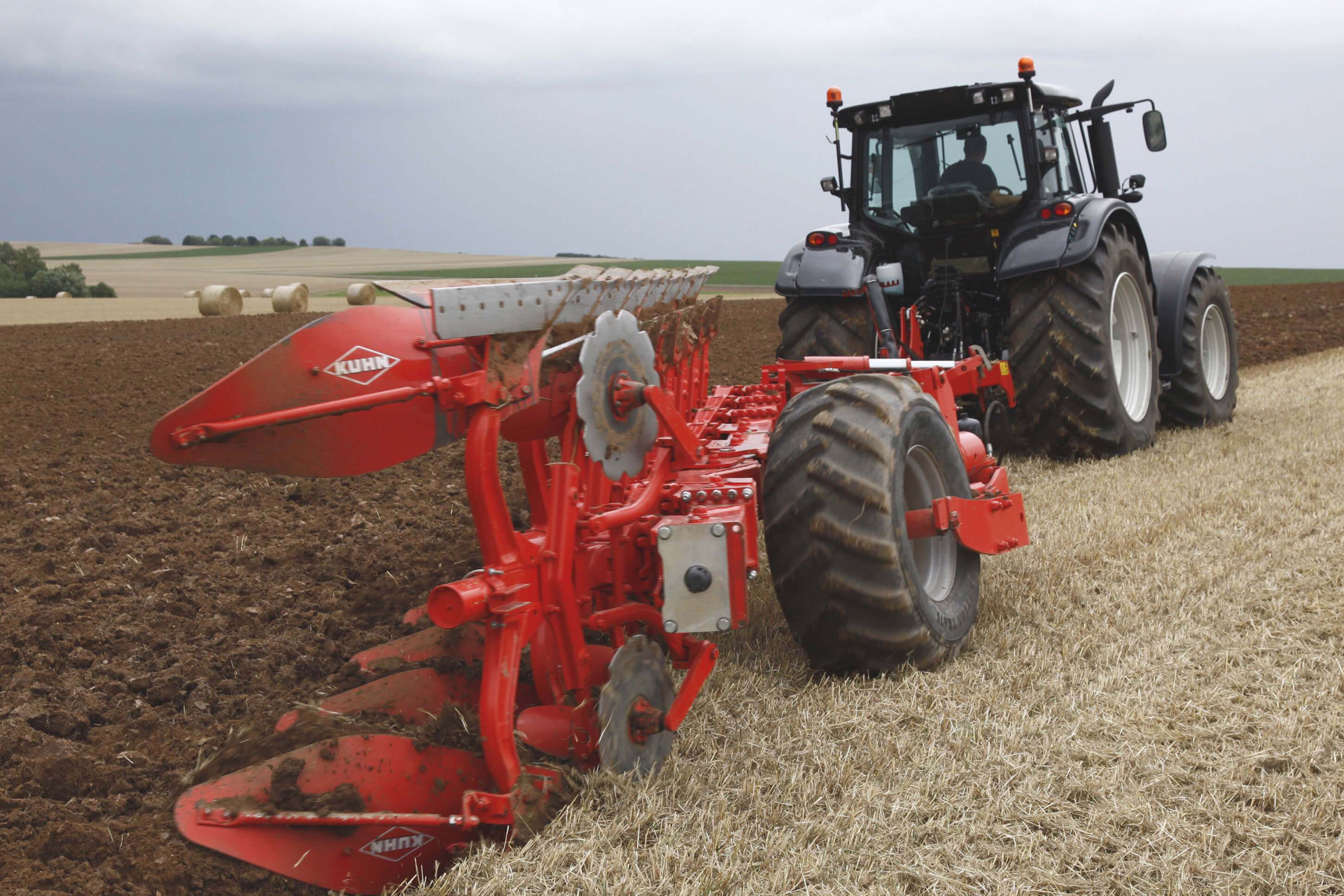

Pohled na diskové botky na pluhu VARI-LEADER

Vybavení

OREBNÍ TĚLESO

Orební tělesa KUHN plná úspor

Téměř 150 let zkušeností společnosti KUHN v oblasti orby umožňilo vyvinout řadu nástaveb přizpůsobených potřebám všech zemědělců. Orební tělesa KUHN jsou vyrobena z vysoce kvalitních, robustních materiálů a jsou navržena tak, aby optimálně pronikla do všech půdních podmínek a měla maximální životnost. Nerovnoměrná vrstva triplnexních odhrnovacích desek, vysoký a široký dřík a řada opotřebitelných dílů ze slinutého karbidu jsou některé z výhod řady orebních těles KUHN. S přibižně třiceti různými těly máte dostatek možností, jak zajistit, aby zbytky na všech pozemcích byly řádně zaklopeny...

HLOUBKOVÁ KOLA

Různé systémy kol

V sortimentu společnosti KUHN jsou tři typy kol:

1. Hloubkové kolo - k dispozici v zadní a boční poloze, má velký průměr. Nastavení bez použití nářadí a možnost hydraulického nastavení pro zvýšení komfortu používání. Toto nastavovací kolo je namontováno na tlumičích rázů, aby se omezily otřesy a rány při otáčení pluhu.

2. Kombinované kolo - k dispozici v boční a zadní poloze v závislosti na modelu. Dvě funkce přístupné s jedním kolem s nižší než průměrnou hmotností. Použitelné v mechanickém a hydraulickém provedení s ukazatelem směru viditelným z kabiny traktoru.

3.Transportní kolo - ideální pro přepravu a vybavené základním odpružením pro zlepšení stability pluhu během přepravy

MAXIBAR, VARIBAR

Dva systémy vývoje bezpečnostního zařízení NSH

VARIBAR: ideální pro heterogenní půdní podmínky, umožňuje přímé nastavení bezpečnostního zařízení NSH během orby. Tento systém umožňuje rychlý zásah bez použití nářadí, jakmile je potřeba a než může dojít k poškození konstrukce stroje

MAXIBAR: nejlepší kombinace v tvrdé půdě; kompabilní s VARIBARem, umožňuje zvýšení tlaku na půdu až na 2500 kg. Poskytuje maximální stabilitu pluhu tím, že eliminuje rizika odskoku na těžké půdě a zajišťuje rychlé vyklopení slupice v případě najetí na překážku.

OVLÁDACÍ JEDNOTKA KTH

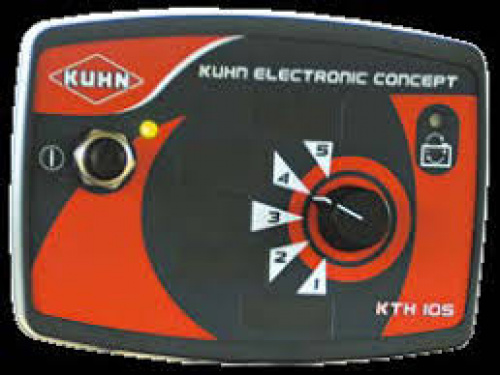

Hydraulický volič KTH 12 a 105

Společnost KUHN vám nabízí volič KTH pro žízení hydraulických funkcí pomocí jediného dvojčinného hydraulického rozdělovače funkcí. Tento volič nabízí větší pohodlí a snadnější správu.

U nesených pluhů můžete pomocí voliče KTH ovládat až pět funkcí:

- variabilní nastavení záběru

- variabilní záběr 1. radlice

- otáčení pluhu

- hydraulické nastavení hloubkového opěrného kola

- VARIBAR
