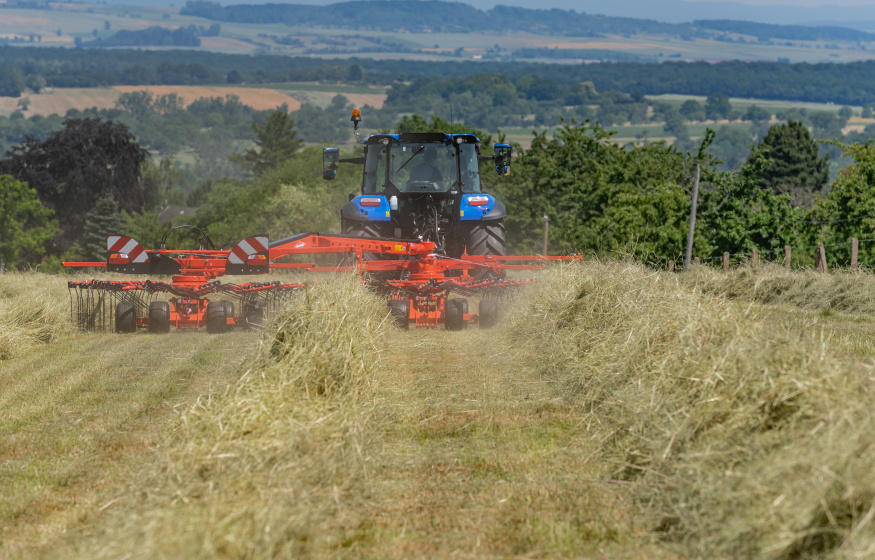

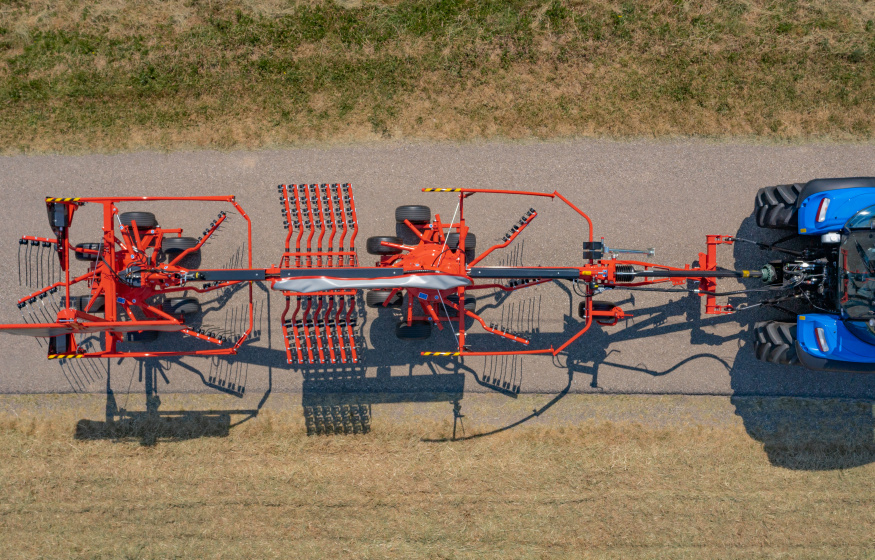

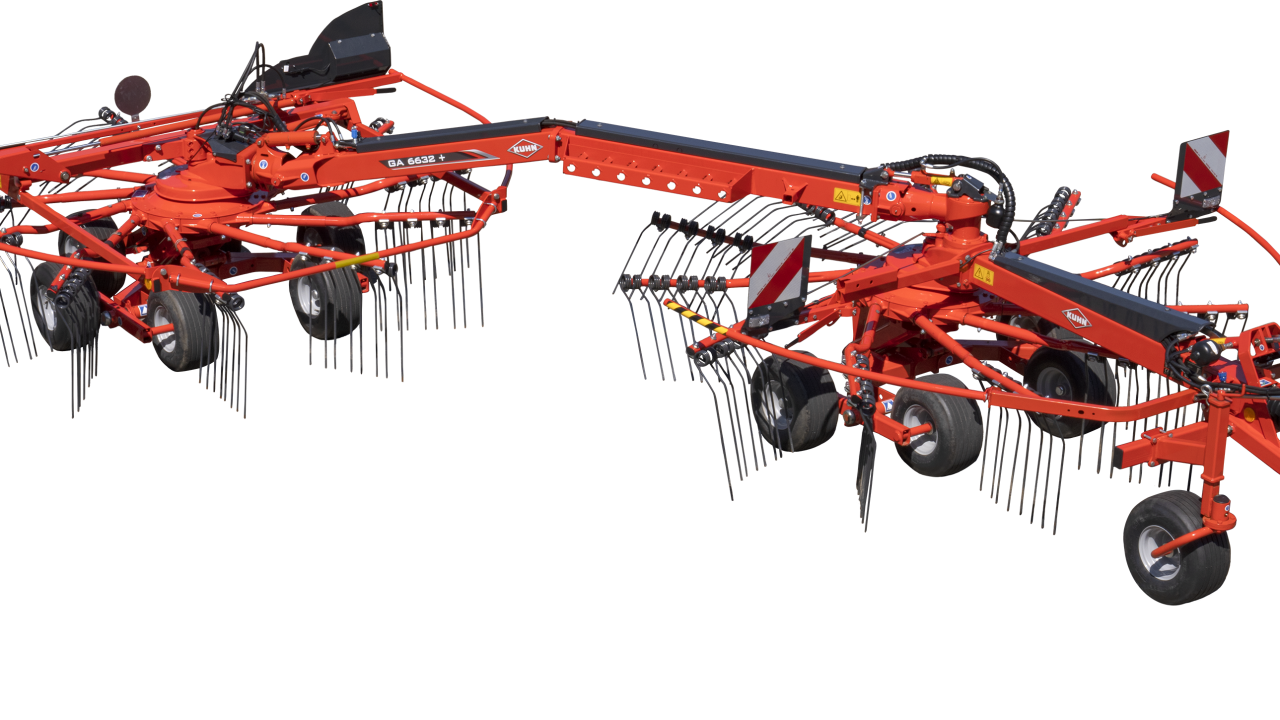

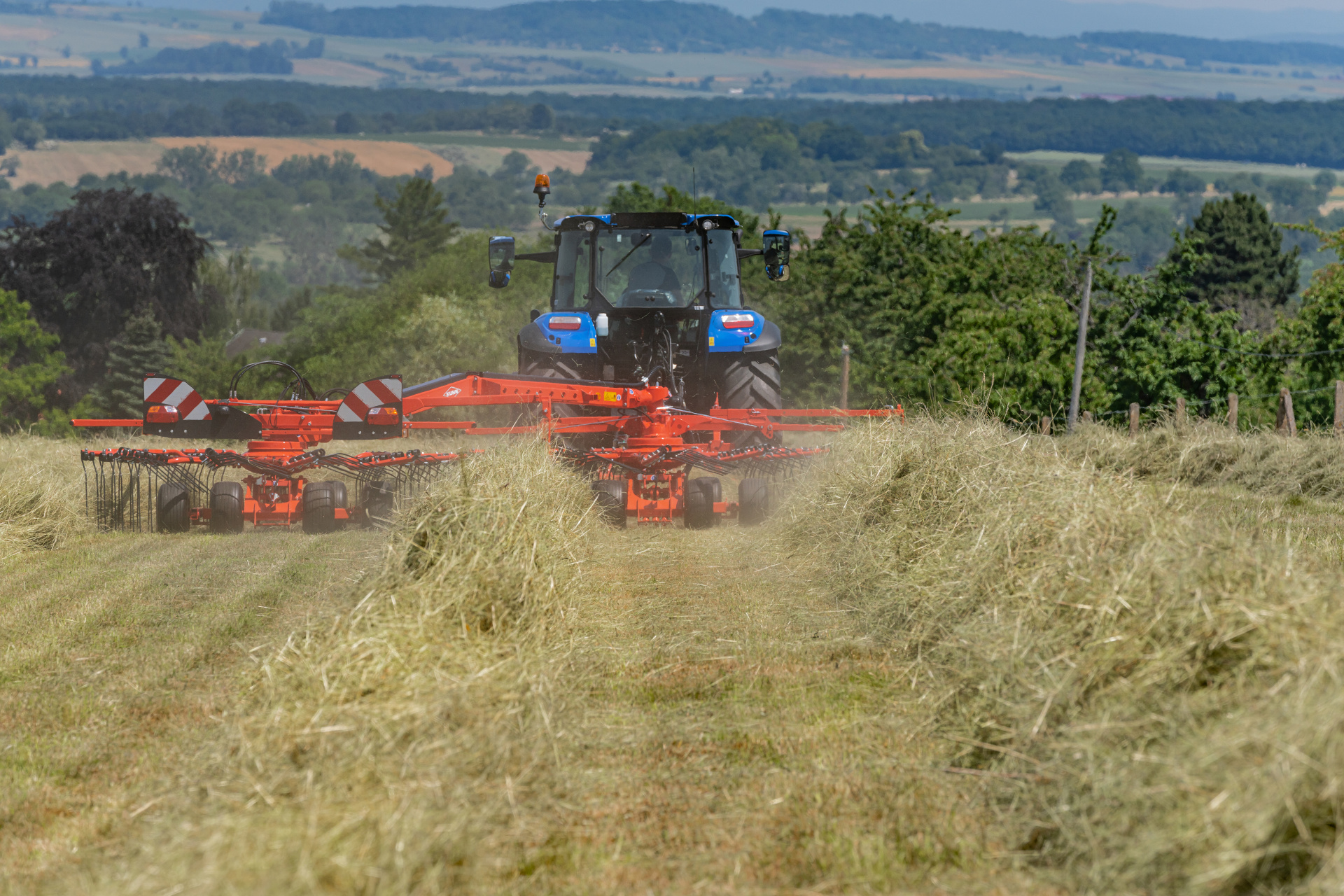

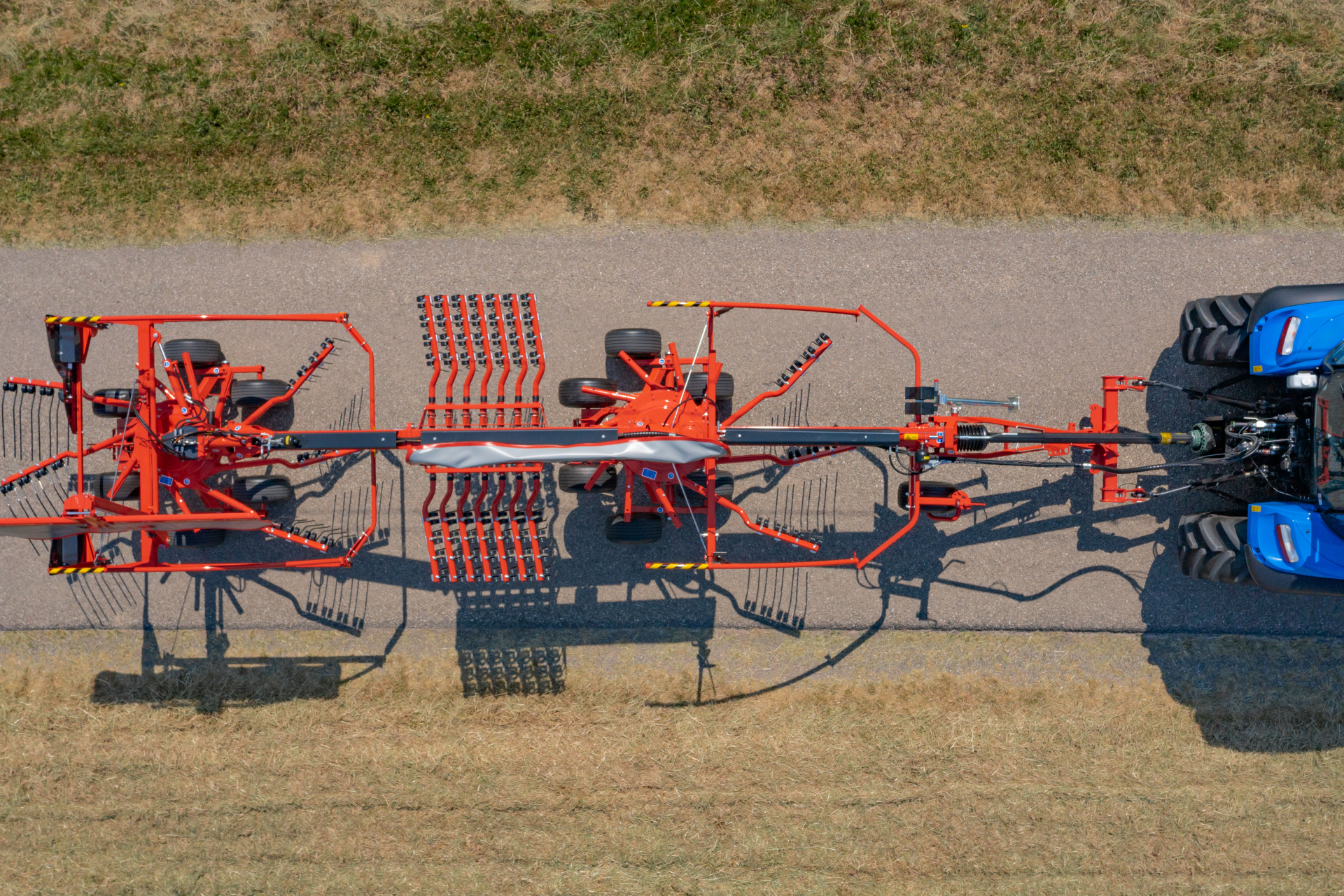

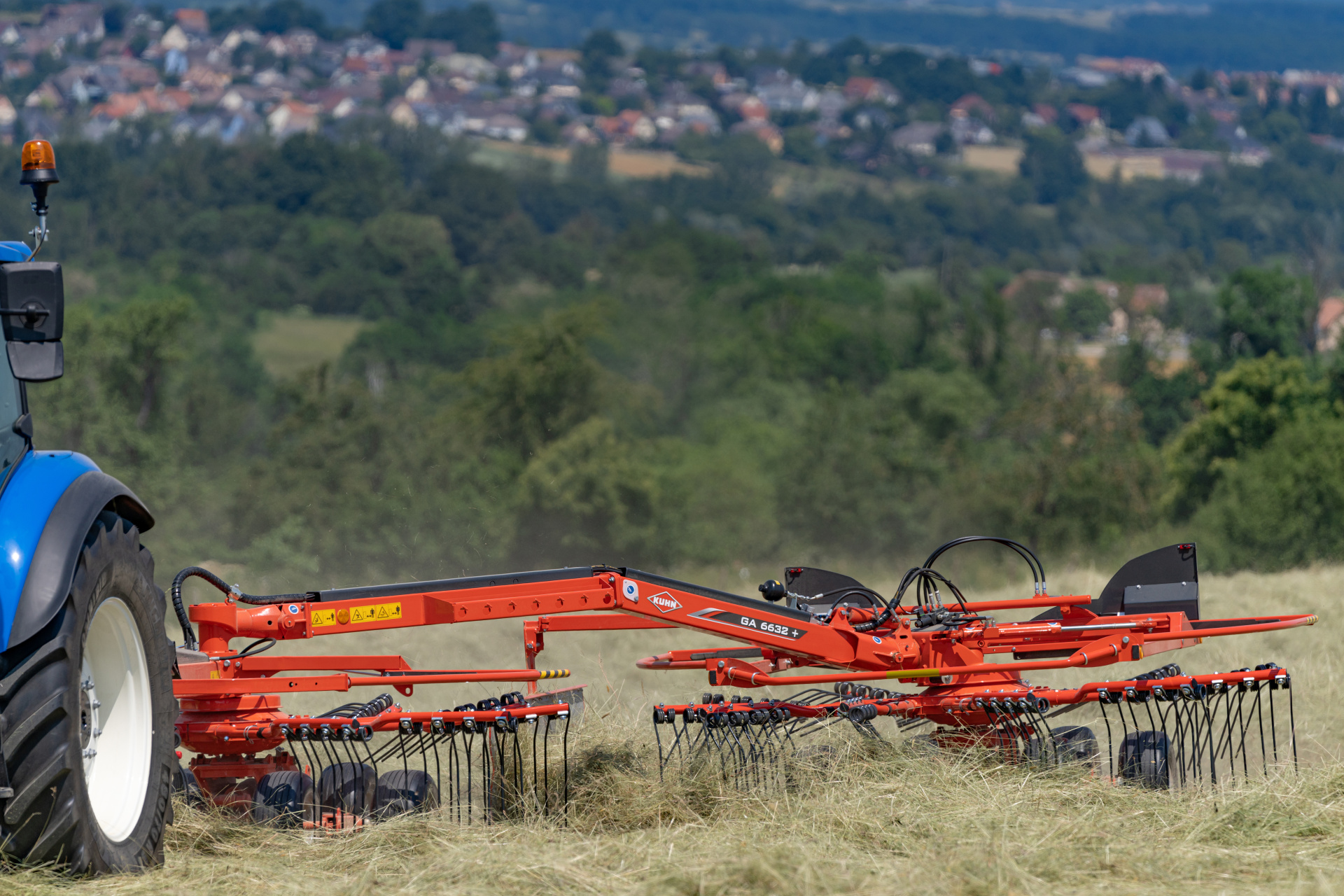

Shrnovače GA 6632+, GA 7932+ a GA 9032+ jsou dodávány s převodovkou MASTERDRIVE GIII. Jsou efektivní, všestranné a lze je použít v obtížných podmínkách s traktory s nízkým výkonem. Všechny tyto požadavky splňují díky široké škále průměrů rotorů. Tažené shrnovače poskytují variabilní pracovní záběry úpravou polohy zadního rotoru s možností tvorby jednoho nebo dvou bočních řádků. Se všemi těmito funkcemi jsou tři modely shrnovačů navrženy tak, aby fungovaly v náročných situacích.
Benefity
Hospodaření s nejtěžší pící
Převodovka MASTERDRIVE GIII: spolehlivá a odolná proti opotřebení
Zemědělské stroje dnes musí obdělávat stále více hektarů a odolávat stále vyšším silám. Spolehlivost a životnost stroje jsou klíčem ke splnění požadavků uživatelů z hlediska pracovního výkonu. Převodovky MASTERDRIVE GIII byly vyvinuty tak, aby poskytovaly plnou ochranu komponent pohonu a zlepšovaly odolnost proti opotřebení. Tato konstrukce zajišťuje výjimečnou spolehlivost a odolnost i při intenzivním používání.
Uvnitř je MASTERDRIVE GIII vybaven dvojitým redukčním systémem s kuželovým ozubeným kolem a válcovým ozubeným kolem. Tolerance redukce úkosu jsou přísně kontrolovány, díky čemuž je systém extrémně spolehlivý a robustní, a to i v obtížných podmínkách.
Opotřebení převodovky je výrazně sníženo a není nutná žádná údržba. Systém dvojité redukce umožňuje zahrnout větší válcová ozubená kola s více zuby pro lepší přenos síly. V převodovce je integrováno volnoběžka, která chrání vnitřní součásti
Robustní přídavná zařízení
- Důležité komponenty byly zesíleny, aby byly rotory lehčí a zároveň robustnější:
- Hliníková pouzdra.
- Optimalizovaná vačková dráha pro snížení sil působících na válec.
- Váleček s větším průměrem pro snížení rychlosti otáčení a tlaku na vačku.
- Ramena prstů s ložisky o velkém průměru.
- Silnější hřídel s otočným ramenem.
- Zesílená hlavní hřídel.
- Zesílené uložení ramen prstů na držácích prstů (článek na šroubovanou vložku).
Špičková kvalita píce
Tvorba zakládek: výhoda dvojitě zakřivených ramen
Ramena prstů na shrnovačích GA jsou v hypertangenciální poloze. To znamená, že velmi pozdě dosáhnou úhlu 90 stupňů. Díky vačce prstů s ostrým úhlem je průchod prstů rychlý, pozdější a vyžaduje malé rotační úsilí, aby se vytvořily pravidelné, nadýchané a rovné řádky. Shrnování je vysoce kvalitní i při vysokých rychlostech, protože píce není vytlačována za řádek.
Výhody dvojitě zakřivených ramen:
- Zkracují vzdálenost mezi průchody prstů. Ztráty píce jsou sníženy na minimum, a to i při vysokých rychlostech.
- Hlavní hmotnost je ve středu ramene prstů. Tím se zvyšuje životnost, protože během otáčení není vystaven tlaku a vodicí kladky jsou méně namáhány
Ochrana strniště rostlin
- Rotory jsou zavěšeny na křižovatce otočného bodu a jsou nezávislé na hlavním rámu, takže se mohou otáčet v každém směru. 3D kyvadlové rotory kopírují nerovný terén přesně a dokonale. Pohyby nahoru a dolů mají působivý rozsah od přibližně +25 cm do -30 cm. Výsledek: bezvadný výkon se zárukou čisté píce a zdravého půdního pokryvu.
- Každý rotor je vybaven čtyřmi koly umístěnými extrémně blízko rotoru pro optimalizované kopírování obrysů na nerovných pozemcích.
Vysoká světlá výška pod rotorem navíc umožňuje průjezd přes zakládky bez mechanického namáhání (téměř 50 cm u modelů GA 6632+ a GA 7932+ a 60 cm u modelu GA 9032+).
Snadné a praktické použití
Jeden nebo dva řádky? Vaše volba!
- Optimalizaci řádků
- Úzké řádky v těžké píci.
Hydraulický válec zajišťuje snadné nastavení šířky řádku z kabiny. Toto zařízení také umožňuje sklopení clony řádku při přepravě o 100° nahoru, čímž se vyhnete pokusům o ruční práci. Druhý závěs zakládky, který je užitečný v případě dodávky dvou řádků, je k dispozici jako volitelná výbava pro přední rotor.
Navrženo tak, aby bylo stabilní
Tyto tři modely, které pevně spočívají na velmi velkých podvozcích a jsou vybaveny až 6 koly na rotor, mohou snadno fungovat v různých polních a rostlinných podmínkách.
Dvoukolový podvozek je u předního rotoru GA 6632+ standardem. Podvozkové nápravy jsou součástí standardní výbavy modelů GA 7932+ a GA 9032+ a u modelu GA 6632+ jsou k dispozici jako volitelná výbava. Obzvláště hladce přejíždějí výmoly na silnici i na nerovných pozemcích (v důsledku poškození zvěří nebo po použití jako pastva). Zadní rotory modelů GA 6632+ a 7932+ jsou vybaveny dvěma přídavnými koly.
Tažná oj paralelogramového typu
Shrnovač se k traktoru připojuje velmi jednoduše pomocí oje, která umožňuje výškové nastavení. Přední část oje je vždy vodorovná bez ohledu na výšku rotorů, což zabraňuje případnému zasekávání o závěs traktoru.
Referenční hodnota na trhu pro shrnovače píce s bočním vykladačem
GA 9032+ je největší tažený shrnovač s bočním řádkováním na trhu - skutečný mezník s pracovním záběrem až 8,80 m v poloze dvou řádků. A co víc, jeho poměr cena/pracovní šířka je bezkonkurenční.

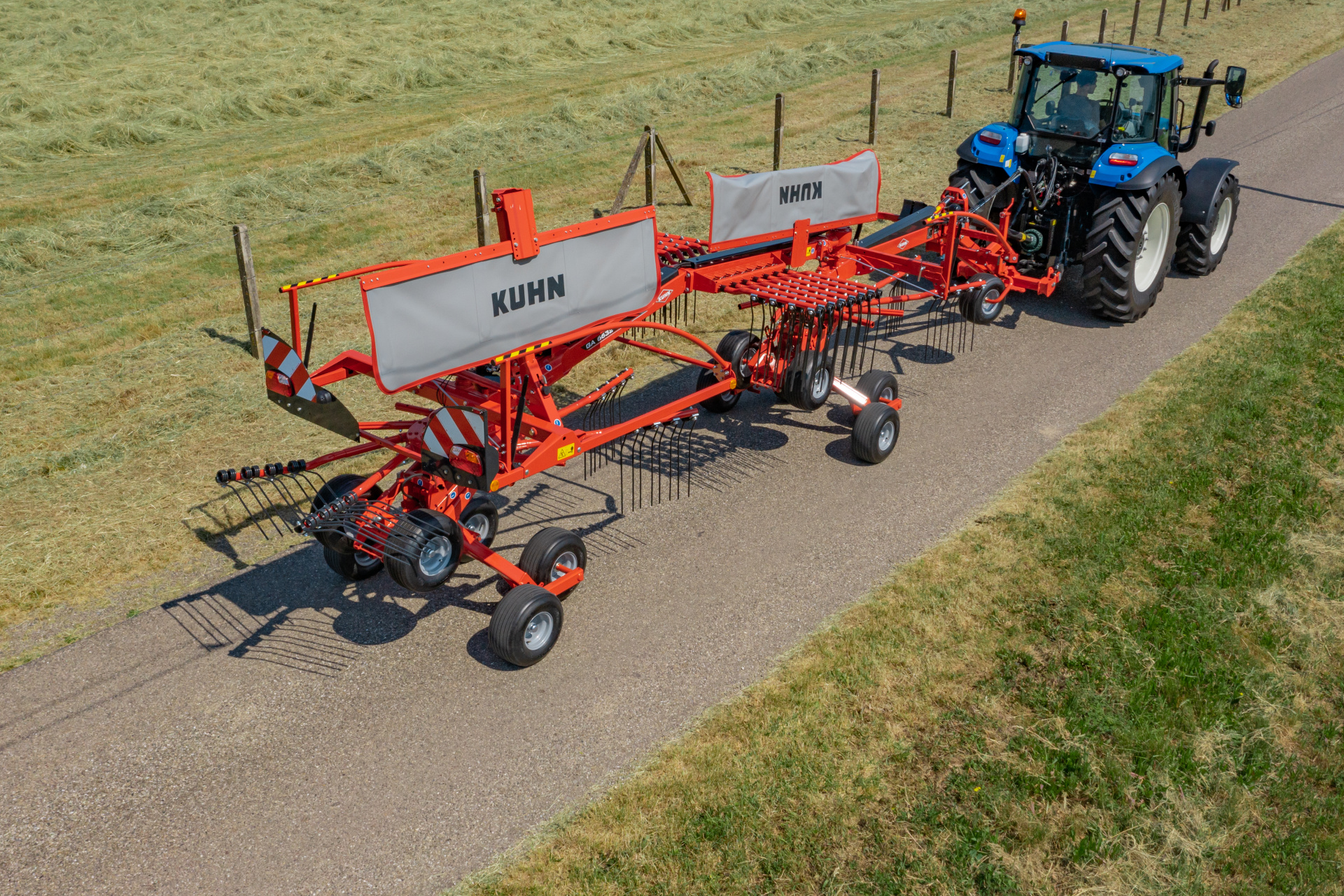

Změna z pracovní do přepravní polohy je snadná z kabiny traktoru, čímž se šířka modelu GA 6632+ snižuje na 3,00 m, GA 7932+ na 3,50 m a GA 9032+ na 4,10 m. Všechny tři modely jsou vybaveny odnímatelnými rameny pro jízdní komfort a naprostou bezpečnost, pro dlouhé cesty a skladování na těžko přístupných místech. Shrnovač vyhovuje silničním předpisům platným v některých zemích, aniž by bylo nutné demontovat ramena prstů pro přepravu. Můžete také zmenšit šířku skladu pro optimální využití prostoru v budovách.
Vybavení
.png)
.png)
Přídavné přítlačné kolečko
Přídavné přítlačné kolečko
Volitelně je k dispozici přídavné přítlačné kolečko. Je namontováno na přední části prvního rotoru. Zlepšuje kopírování terénu.
Přídavná náprava
Přídavná náprava
Přední rotor modelů GA 6632 a 7932 může být dovybavena dvěma přídavnými koly.
Druhá shrnovací clona
Druhá shrnovací clona
Druhá shrnovací clona, která je užitečná pro tvorbu dvou řádků. Je k dispozici jako volitelná výbava pro přední rotor.
