Charakteristika |
HR 3030 |
HR 3530 |
HR 4030 |
HR 4530 |
|
Technická charakteristika |
||||
|
CCa pracovní šířka. (m) |
3.00 |
3.50 |
4.00 |
4.50 |
|
Celková šířka (m) |
3.00 |
3.50 |
4.05 |
4.55 |
|
Maximální výkon traktoru (kW/hp) at 1000 min-1 |
176 / 240 |
183 / 250 |
190 / 260 |
197 / 270 |
|
Minimální výkon traktoru (kW/hp) at 1000 min-1 |
59 / 80 |
66 / 90 |
73 / 100 |
80 / 110 |
|
Převodovka |
DUPLEX |
|||
|
PTO jištění |
Vačková spojka |
|||
|
PTO rychlost (min-1) |
1000 |
|||
|
Rychlost rotorů při 1000 min-1 |
290 - 330 (po inverzi) |
|||
|
PTO jištění |
10 |
12 |
14 |
16 |
|
Počet rotorů |
Nastavitelné – jištěné pružinou a dvojtém ramenu |
|||
|
Boční deflektory |
3-bod - kat. 2 - 3, 3N a 4N |
|||
|
Hmotnost cca. (kg) s válcem Maxicrumbler Ø 520 mm |
1430 |
1490 |
1618 |
1913 |
|
Hmotnost cca (kg) s válcem Maxipacker Ø 535 mm |
1679 |
1783 |
1949 |
2289 |
|
Hmotnost cca (kg) s válcem Megapacker Ø 590 mm |
1721 |
1831 |
2011 |
2341 |
|
Hmotnost cca (kg) s válcem Packliner 12.5 cm pro rozteč Ø 592 mm |
1795 |
1904 |
2096 |
2439 |
|
Hmotnost cca (kg) s válcem Packliner 15 cm pro rozteč Ø 592 mm |
1782 |
1888 |
2077 |
- |
|
Hmotnost cca (kg) s válcem Steelliner 12.5 cm pro rozteč Ø 550 mm |
1769 |
1887 |
2061 |
- |
|
Hmotnost cca (kg) s válcem Steelliner 15 cm pro rozteč Ø 550 mm |
1735 |
1855 |
2029 |
- |
|
Standardní vybavení |
||||
|
PTO hřídel |
1 3/8’’ 6 drážek |
1 3/8’’ 6 drážek (P600 - PTO hřídel pro traktory od 200 hp (147kW)) |
||
|
Ostří |
FAST-FIT standard |
|||
|
Kontrola hloubky |
Maxipacker 535 mm |
|||
|
Nastavení hloubky |
Mechanické nastavení hloubky |
|||
|
Zadní urovnávací deska |
Zadní urovnávací deska – s manuálním nastavením |
|||
Benefity
Perfektní seťové lůžko za všech podmínek
Díly adaptéru secího stroje jsou integrovány do rotačních bran
Rotační brány HR 1020-1030-1040 nemají při použití v kombinaci s kombinací vliv na hloubku výsevu.
Je to proto, že díly adaptéru secího stroje jsou přímo integrovány do rámu válce a stroj je blíže k traktoru. Tyto brány jsou určeny pro kombinaci s pneumatickými nebo mechanickými secími stroji.
Nože, rotory a hloubka zpracování půdy jsou přizpůsobitelné vašim podmínkám
Specifický tvar nožů pomáhá vytvořit jemné seťové lůžko s pracovní hloubkou až 20 cm. Řada HR 1040 je vybavena noži o specifické délce 335 mm pro práci v těch nejtěžších podmínkách.
Duplexní skříně umožňují přizpůsobit otáčky rotoru různým pracovním podmínkám. Otáčky lze u řady 1040 měnit až do 539 ot./min, aby bylo dosaženo vynikající kvality seťového lůžka ve velmi náročných podmínkách.
V závislosti na konstrukční řadě jsou hloubka a sklon secího stroje hydraulicky nastavitelné z kabiny podle podmínek, se kterými se setkáváme.
Dokonalá nivelace mezi přejezdy

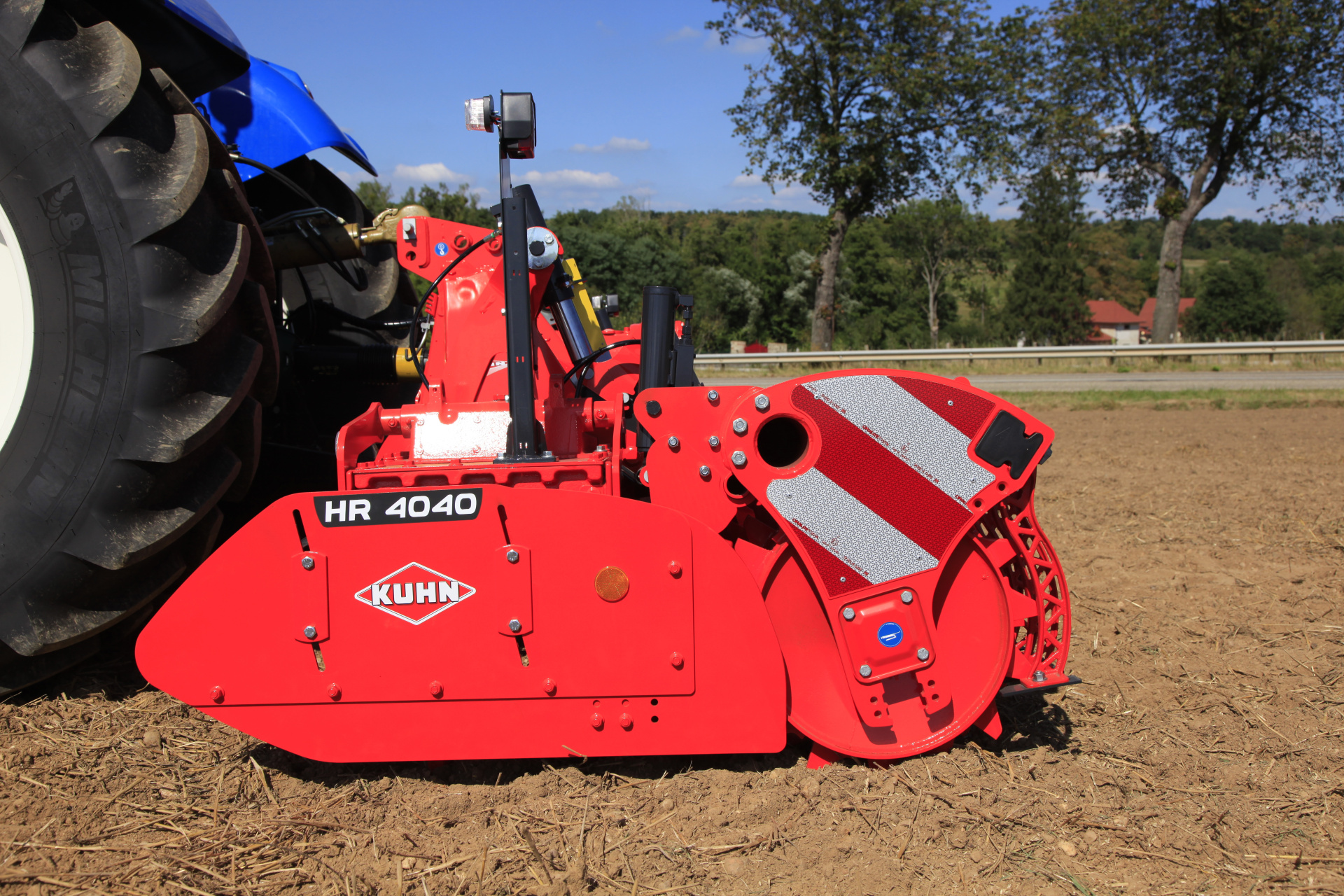

Boční deflektory mají podlouhlý tvar, který zajišťuje dokonalé zakončení mezi dvěma průchody. Snadno a rychle se nastavují, mají pružinovou pojistku a jsou připevněny k dvojitému rameni pro optimální podporu.
Skutečná záruka spolehlivost
Převodovka jako žádná jiná
Centrální kliková skříň je u bran řady 1040 vybavena systémem chlazení oleje. Integrované čerpadlo a přídavná olejová nádrž chladí olej, který se pak přivádí zpět do klikové skříně.
Více možností spojování!
Typ závěsu je kategorie 3 a 4 s možností přizpůsobení na velké traktory pro rychlé spřáhla koček. 4.
Stroj je možné přiblížit k traktoru: centrální skříň je posunuta dozadu, aby se snížil úhel s vývodovým hřídelem.
Rychloupínací břity FAST-FIT ve standardní výbavě
Standardní čepele jsou vybaveny systémem rychlé výměny. Mají přímý tvar o délce 315 mm (řada 1020 a 1030) a 335 mm (řada 1040).
Robustní, odolný a spolehlivý rotor
Dokonale navržený rotor
Výkonný pohon rotoru je plně chráněn tuhou skříní převodovky. Pouzdro, ložiska a držáky nožů tvoří kompaktní a velmi robustní sestavu, která omezuje torzní síly působící na pouzdro.
Krátká vzdálenost mezi krabicí a držáky čepele zabraňuje zasekávání kamenů a nutí tok zeminy procházet zuby.
Rotor má bezúdržbový nosník s vysokou tuhostí.
Díky klenutému profilu kovaných ocelových ozubených kol není žádné konzolové ozubené kolo.
Ložiska nejsou nutná, jejich dokonalé uspořádání v ložisku vytváří trvalé držení, které eliminuje jakékoli riziko vůle.
Hydroizolace je zesílena kazetovým kroužkem na HR.
Kónické vystředění držáku čepele (patent společnosti KUHN) eliminuje jakékoli riziko vůle na drážkování. Podpěra lamel je vejčitého tvaru, což zabraňuje ucpávání kamenů a usnadňuje jejich demontáž.
Vybavení
Volič funkcí KSL 14 umožňuje ovládat rotační brány. K dispozici je další vybavení, jako jsou kypřiče kol stop, deflektory proti kamínkům, ... Široký výběr válců, které splní všechny potřeby.
OVLÁDACÍ TERMINÁL KSL 14
Hydraulický přepínač pro ovládání všeho
Získáte dvojčinný hydraulický přepínač, který vám umožní ovládat vše: pracovní hloubku rotoru, pracovní hloubku třídící lišty, zdvih výsevní lišty a přítlak lišty.
VÁLEC STEELLINER
Válec pro přesné utužení každé výsevní jednotky
S celkovým průměrem 500mm u HRB a 550mm na HR nabízí válec STEELLINER velmi dobrou rotaci válce a nosnost. Je vhodný do drsných i mokrých podmínek a nabízí vynikající řezný výkon v suchém i tvrdém terénu.
VÁLEC PACKLINER
Válec pro přesné utužení každé výsevní jednotky
Válec PACKLINER o průměru 592mm nabízí velký prizmatický profil, který zlepšuje samočištění a vytváří pravidelný tvar brázdy. Pokrývá přítlakem půdu i v obtížných podmínkách. Vyniká v lehkých půdách a zároveň je přizpůsoben i těm nejjílovitějším půdám.
MEGAPACKER VÁLEC
Doporučeno v lehkých půdách, vápenci, jílovito-vápencových půdách
Pěch s velmi velkým průměrem 590mm pro snadnější zatažení v lehkých půdách, ale i pro ostatní půdy.
MAXIPACKER VÁLEC
Všestranný válec
Jeho velký průměr 535mm snižuje valivý odpor. Lze jej skvěle kombinovat s řádkovými nebo jednosemmýni secími stroji. Potažená šrkrabka válce ve standardní výbavě zvyšuje životnost, snižuje nároky na údržbu a zlepšuje čištění válce na lepivých půdách.
TRUBKOVÝ VÁLEC
Lehký válec
Lehký válec se používá pro přápravu půdy na jaře a v létě. Vyžaduje nízkou tažnou sílu a je ekonomický. Válec má průměr 520mm, omezuje hromadění zeminy a zároveň je odolný v kamenitých podmínkách.
DEFLEKTOR VE TVARU "V" PROTI KAMENŮM
Práce v kamenitých podmínkách
Deflektory kamenů ve tvaru V lze namontovat mezi dva rotory, aby se zabránilo zaseknutí kamenů.
KYPŘIČE KOL
Ke kypření půdy zhutněné koly traktoru
Jsou k dispozici jako volitelná výbava u všech sklopných řad a pevných řad HR 104 a 1004, jsou výškově nastavitelné a jsou vybaveny pružinovou pojistkou. Při práci s dvojitými koly může být stroj vybaven dvěma kypřičemi kol na každé straně na stejné podpoře.
