Optimální příprava seťového lůžka je nezbytným předpokladem pro homogenní klíčení a vývoj.
Existuje mnoho faktorů, které vyžadují, abyste pracovali v různých podmínkách. Široký výběr nožů a vybavení, stejně jako široký rozsah nabízených rychlostí, to vše jsou argumenty, které vás utvrdí ve vaší volbě rotačních bran KUHN.
Podívejte se na naše rotační brány, abyste viděli, jak kvalitně jsou vyrobeny.

Charakteristika	HRB 303 D	HRB 353 DN	HRB 403 D
Technická charakteristika
CCa pracovní šířka. (m)	3.00	3.44	4.00
Celková šířka (m)	3.08	3.50	4.11
Maximální výkon traktoru (kW/hp) at 1000 min-1	118 / 160
Minimální výkon traktoru (kW/hp)	51 / 70	59 / 80	66 / 90
Převodovka	DUPLEX s vyměnitelnými ozubenými koly
Zadní PTO (stejé otáčky jako traktor)	standard
PTO rychlost (min-1)	540 / 750 / 1000 (nastaveno ve výrobě)
Rychlost rotorů při 1000 min-1	270 (z výroby) / 360	313 (z výroby) / 230	234 (z výroby) / 306
Typ ostří	FAST-FIT z borové oceli
Počet rotorů	10	12	13
Závěs	Cat. 2 a3 with
Hmotnost cca. (kg) s válcem Crumbler s odjímatelnými pruty Ø 390 mm	1075	-	1380
Hmotnost cca. (kg) s válcem Maxicrumbler Ø 520 mm	1085	1290	1405
Hmotnost cca (kg) s válcem Packer PK2 / Packer PK2 HD Ø 515 mm	1280	-	1650
Hmotnost cca (kg) s válcem Maxipacker Ø 535 mm	1310	1575	1700
Hmotnost cca (kg) s válcem Steelliner 12.5 cm rozteč Ø 500 mm	1435	-
Hmotnost cca (kg) s válcem Steelliner 12.5 cm rozteč Ø 550 mm	-	1725	1870
Standardní vybavení
Spojka	1 3/8’’ 6 drážek
PTO hřídel	FAST-FIT ostří
Kontrola hloubky	Maxipacker 535 mm
Vybavení pro stroje v použití	Urovnávací deska nastavitelná šroubovicí (přední/zadní)

Charakteristika	HRB 252 D	HRB 302 D
Technická charakteristika
CCa pracovní šířka. (m)	2.50	3.00
Celková šířka (m)	2.60	3.08
Maximální výkon traktoru (kW/hp) při 540 min-1	73 / 100
Maximální výkon traktoru (kW/hp) at 1000 min-1	103 / 140
Minimální výkon traktoru (kW/hp)	37 / 50	44 / 60
Převodovka	DUPLEX s vyměnitelnými ozubenými koly
Zadní PTO (stejé otáčky jako traktor)	standard
PTO rychlost (min-1)	540 or 1000
Rychlost rotorů při 540 min-1	221 / 289 (nastaveno ve výrobě / po inverzi)
Rychlost rotorů při 1000 min-1	410 / - (nastaveno ve výrobě / po inverzi)
Typ ostří	Přišroubované
Závěs	Cat. 2 a 3
Hmotnost cca. (kg) s válcem Crumbler s odjímatelnými pruty Ø 390 mm / Maxicrumbler válec Ø 520 mm	835 / 850	965 / 975
Hmotnost cca (kg) s válcem Packer PK2 Ø 515 mm	1000	1170
Hmotnost cca (kg) s válcem Maxipacker Ø 535 mm	1035	1200
Hmotnost cca (kg) s válcem Steelliner 12.5 cm rozteč Ø 500 mm	-	1325
Standardní vybavení
Spojka	Třecí spojka
PTO hřídel	1 3/8’’ 6 drážek
Kontrola hloubky	Maxipacker 535 mm
Vybavení pro stroje v použití	Urovnávací deska nastavitelná šroubovicí (přední/zadní)

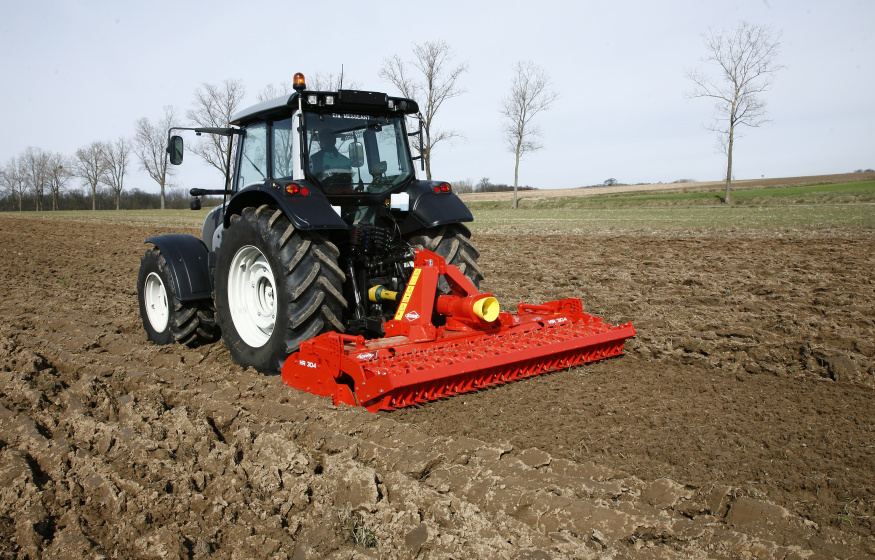

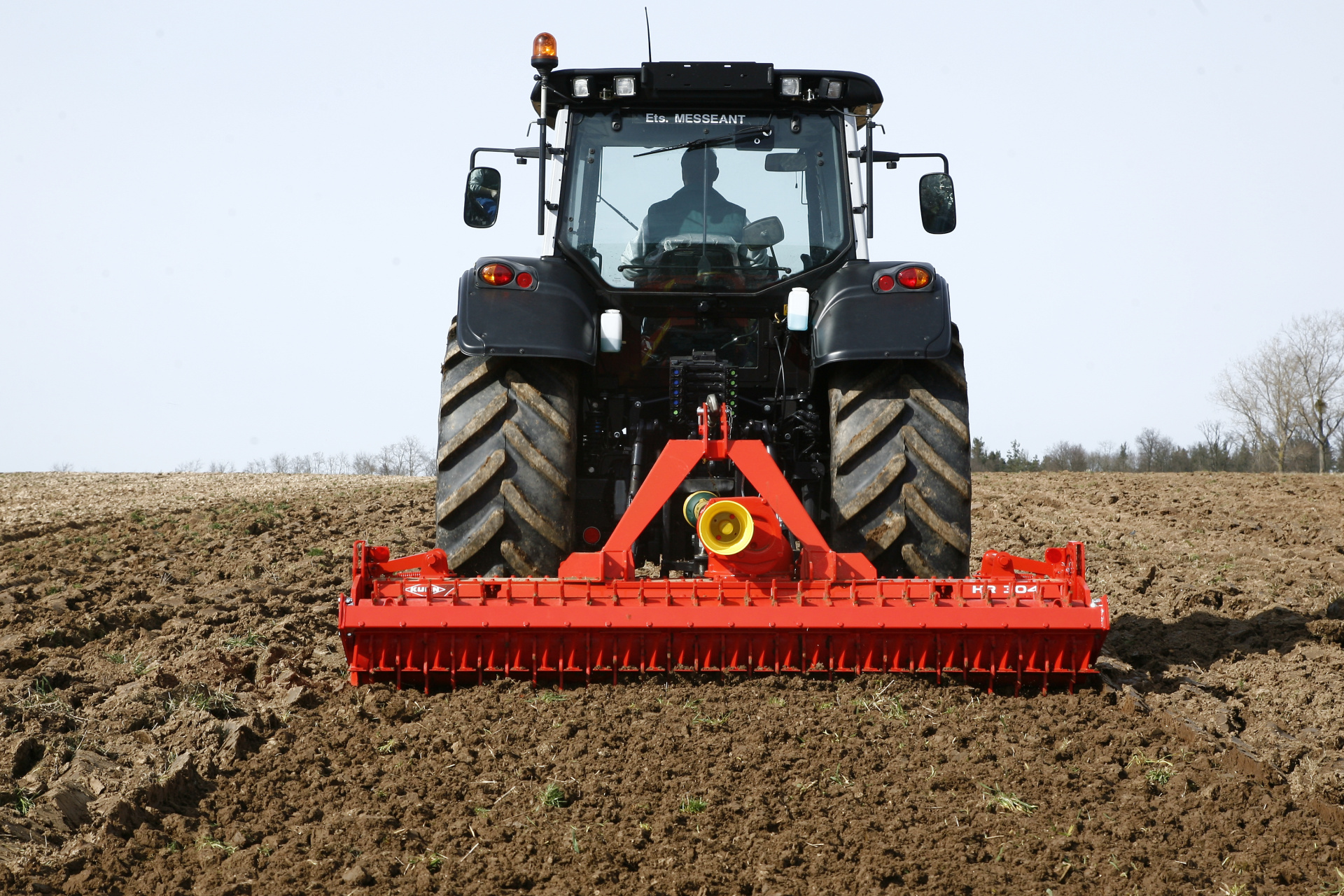

Charakteristika	HR 304 D	HR 404 D
Technická charakteristika
CCa pracovní šířka. (m)	3.00	4.00
Celková šířka (m)	3.12	4.11
Maximální výkon traktoru (kW/hp) at 1000 min-1	139 / 190
Minimální výkon traktoru (kW/hp) at 1000 min-1	59 / 80	73 / 100
Převodovka	DUPLEX s vyměnitelnými ozubenými koly
Zadní PTO výstup	standard
Zadní PTO (stenjé otáčky jako traktor)	standard
PTO jištění	Vačková spojka
PTO rychlost (min-1)	540 / 750 / 1000 (nastaveno ve výrobě)
Rychlost rotorů při 1000 min-1	270 (nastaveno ve výrobě) / 360
Typ ostří	FAST-FIT z borové oceli
Počet rotorů	10	14
Boční deflektory	standard – jištěné pružinou
Závěs	Kat. 2 a 3
Hmotnost cca. (kg) s válcem Crumbler s odjímatelnými pruty Ø 390 mm	1090	-
Hmotnost cca. (kg) s válcem Maxicrumbler Ø 520 mm	1100	1470
Hmotnost cca (kg) s válcem Packer PK2 / Packer PK2 HD Ø 515 mm	1295	1740
Hmotnost cca (kg) s válcem Maxipacker Ø 535 mm	1325	1790
Hmotnost cca (kg) s válcem Steelliner 12.5 cm rozteč Ø 550 mm	1450	1950
Standardní vybavení
Spojka	1 3/8’’ 6 drážek
PTO hřídel	FAST-FIT standard
Kontrola hloubky	Maxipacker 535 mm
Vybavení pro stroje v použití	Urovnávací deska nastavitelná šroubovicí (přední/zadní)

Charakteristika	HRB 403 DR	HRB 453 DR	HRB 503 DR
Technická charakteristika
CCa pracovní šířka. (m)	4.00	4.50	5.00
Celková šířka (m)	4.08	4.67	4.97
Transportní šířka (m)	2.67 solo (2.51 se zdviženými válci)
Maximální výkon traktoru (kW/hp)	132 / 180
Minimální výkon traktoru (kW/hp)	81 / 110	88 / 120	96 / 130
Hydraulika	1 DA
Převodovka	Centrální DUPLEX s vyměnitelnými ozub. koly a 2 boční převodovky
Zadní PTO (stejné otáčky jako traktor)	standard
PTO jištění	Vačková spojka
PTO rychlost (min-1)	750 / 1000 (nastaveno ve výrobě)
Typ ostří	FAST-FIT s borovou ocelí
Počet rotorů	13	15	16
Závěs	Cat. 3
Pracovní pozice	pevná
Hmotnost cca. (kg) s válcem Maxicrumbler Ø 520 mm	2035	2185	2255
Hmotnost cca (kg) s válcem Packer PK2 Ø 515 mm	2260	2430	2530
Hmotnost cca (kg) s válcem Steelliner 15 cm pro rozteč Ø 550 mm	2310	2505	2605
Hmotnost cca (kg) s válcem Steelliner 15 cm pro rozteč Ø 550 mm	2400	2645	2765
Standardní vybavení
PTO hřídel	1 3/8’’ 6 drážek
Ostří	FAST-FIT standard
Kontrola hloubky	Maxipacker 535 mm
Osvětlení	Bez osvětlení
Zadní urovnávací deska	Zadní urovnávací deska – s manuálním nastavením

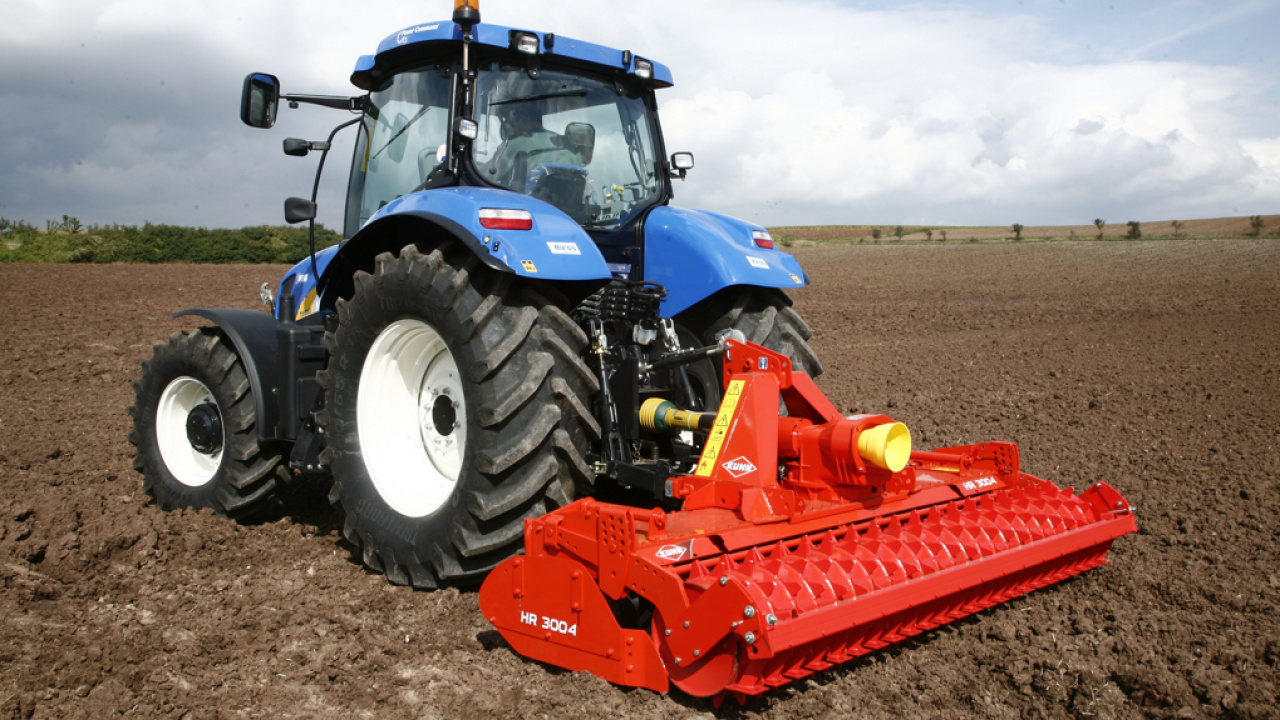

Charakteristika	HR 3004 D	HR 3504 D	HR 4004 D
Technická Charakteristika
CCa pracovní šířka. (m)	3.00	3.50	4.00
Celková šířka (m)	3.08	3.50	4.10
Maximální výkon traktoru (kW/hp) at 1000 min-1	184 / 250
Minimální výkon traktoru (kW/hp) at 1000 min-1	59 / 80	66 / 90	73 / 100
Převodovka	DUPLEX s vyměnitelnými ozubenými koly
Zadní PTO (stejné otáčky jako traktor)	standard
PTO jištění	Vačková spojka
PTO rychlost (min-1)	1000
Rychlost rotorů při 1000 min-1	230 / 313
Typ ostří	FAST-FIT z borové oceli
Počet rotorů	10	12	14
Závěs	Kat. 2 a 3
Hmotnost cca. (kg) s válcem Crumbler s odjímatelnými pruty Ø 390 mm	1185	-
Hmotnost cca. (kg) s válcem Maxicrumbler Ø 520 mm	1195	1400	1580
Hmotnost cca (kg) s válcem Packer PK2 / Packer PK2 HD Ø 515 mm	1390	1635	1850
Hmotnost cca (kg) s válcem Maxipacker Ø 535 mm	1420	1685	1900
Hmotnost cca (kg) s válcem Steelliner 12.5 cm rozteč Ø 550 mm	1550	1840	2095
Standardní vybavení
Spojka	1 3/8’’ 6 drážek
PTO hřídel	FAST-FIT standard
Kontrola hloubky	Maxipacker roller 535 mm
Vybavení pro stroje v použití	Urovnávací deska nastavitelná šroubovicí (přední/zadní)

Benefity

Záhon Jednoduchá a robustní konstrukce Přizpůsobivost

Vysoce kvalitní seťové lůžko

Znázornění profilu progresivní expanze podpěr radlic rotačních bran

Orientace držáků nožů

Podpěry držáků nožů rotačních bran KUHN jsou umístěny ve zvláštním pořadí, aby bylo zajištěno postupné rozpínání zeminy.
Tato přesná a exkluzivní konstrukce zabraňuje tomu, aby brány byly vystaveny ničivým vibracím, a zároveň snižuje spotřebu energie.

Ovládejte hloubku

Nastavení výšky válečků se snadno provádí pomocí dorazových kolíků a vícepolohových rozsahů.
Válec je volně dolů a zachovává si veškerou přilnavost, i když se stroj během práce mírně nadzvedne. Velká styčná plocha zabraňuje matování díky zaoblenému tvaru osy a dorazu.

Nastavení výšky válečků

Dokonalá povrchová úprava

Specifický tvar bočních deflektorů efektivně vede a směruje zem pro dobré zakončení mezi přejezdy.
Deflektory jsou připevněny k válečkovým ramenům na HRB a sledují pracovní výšku válce.
U řady HR 1004 jsou kombinovány se zesíleným ramenem. Efektivita a kvalita práce je zachována i při setkání s kamenem. Pro seřízení není třeba rozebírat šrouby!

Boční deflektor bran HR 4504

Jednoduchá, robustní a odolná konstrukce

Boční část rotoru rotačních bran KUHN

Rotor, který je někdy kopírován a který nikdy nebyl překonán

Výkonný pohon rotoru je plně chráněn tuhou skříní převodovky. Pouzdro, ložiska a držáky nožů tvoří kompaktní a velmi robustní sestavu, která omezuje torzní síly působící na pouzdro.
Rotor má bezúdržbový nosník s vysokou tuhostí.
Díky klenutému profilu kovaných ocelových ozubených kol není žádné konzolové ozubené kolo.
Ložiska nejsou nutná, jejich dokonalé uspořádání v ložisku vytváří trvalé držení, které eliminuje jakékoli riziko vůle.
Těsnění je zesíleno kazetovým kroužkem na HRs a břitovým těsněním na HRB.
Kónické vystředění držáku čepele (patent společnosti KUHN) eliminuje jakékoli riziko vůle na drážkování. Podpěra lamel má vejčitý tvar, což zabraňuje ucpání kameny a usnadňuje jejich evakuaci.

Spolehlivá převodovka a převodovka

Rotory jsou poháněny ozubenými koly o velkém průměru. Přenos síly na nože je tak vždy zajištěn velkým počtem zubů v úchopu.
Většina rotačních bran KUHN je vybavena převodovkou Duplex. Díky vyměnitelným ozubeným kolům si můžete vybrat nejvhodnější rychlost otáčení pro vaše potřeby.
Celé hnací ústrojí je chráněno omezovačem spouště.

Duplexní převodovka, která se přizpůsobí i těm nejtěžším půdám

Těžký středový rám, závěs

U modelů s pracovním záběrem 4 a 5 m je středový rám vyroben z profilů s vysokým profilem, které zajišťují dobrou tuhost a vysokou odolnost proti ohybu a kroucení.

Pro ještě větší jednoduchost a pohodlí jsou některé modely vybaveny hydraulickou aretací v přepravní poloze. Středový rám bran HR 6004 DR je tvořen dvojitým předním a zadním rámem z velkého obdélníkového profilu. Tato konstrukce odolává značným ohybovým a torzním silám.

Vysokokapacitní 3-bodový závěs je tvořen oscilační spodní vidlicí, která usnadňuje zavěšení. V práci vám umožní co nejpřesněji sledovat terén. Žádné riziko opotřebení! Jsou vyrobeny z upravené oceli. Čepy a kolíky jsou uzamčeny v rotaci, aby vám byla poskytnuta maximální spolehlivost. Most je navržen s tvarovaným a svařovaným ocelovým plechem pro velkou pevnost.

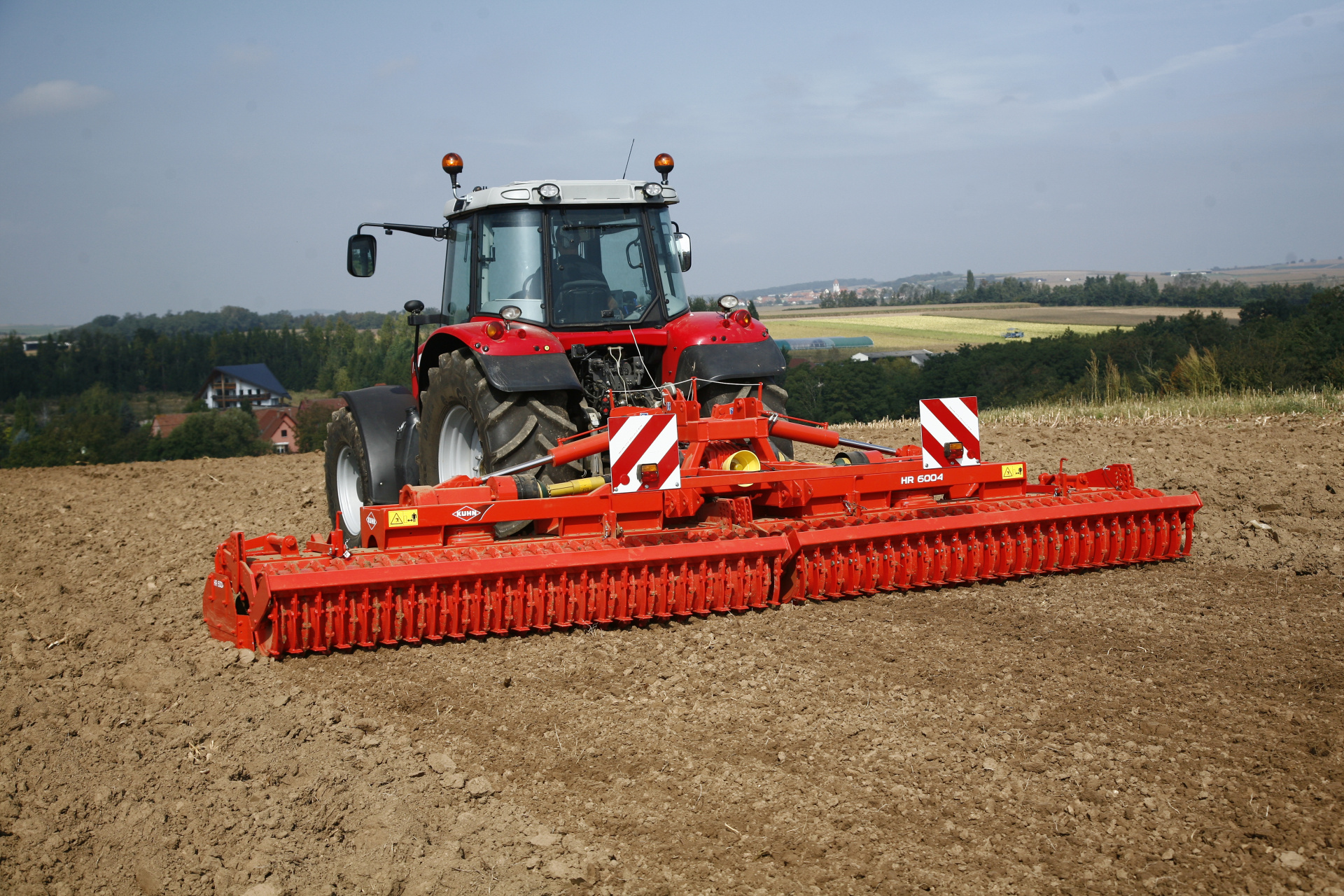

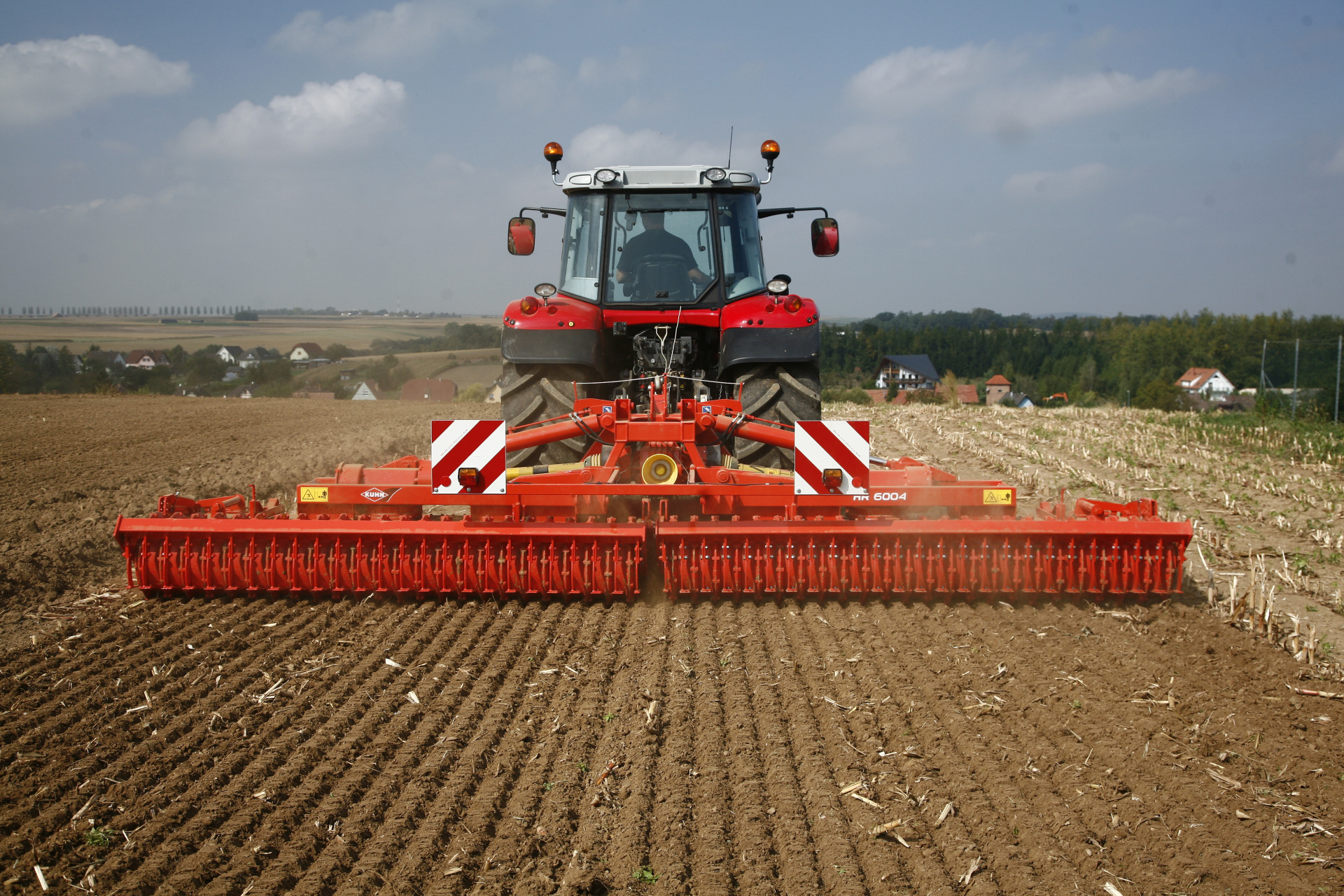

Středový rám brány HR 6004 DR

Brány přizpůsobené Vašim podmínkám

Výběr nožů nabízených s rotačními branami KUHN: FAST-FIT, OPTIMIX, DURAKUHN, extra dlouhé.

Široký výběr čepelí pro větší univerzálnost pro HR 104-1004

Nože FAST-FIT jsou u rotačních bran KUHN HR 104-1004 sériově vybaveny.
Mají zkosený a zkroucený tvar, který vytváří příznivé prostředí pro klíčení i v obtížných podmínkách (kamenité, tvrdé nebo jílovité půdy). Jsou také vhodné pro vysoké rychlosti vpřed.

Nože OPTIMIX nabízejí exkluzivní tvar, který lze uplatnit při přípravě seťového lůžka v nezpracovaných půdách, po podmítce nebo po dekompenzaci nebo po zničení luk. Agresivní konstrukce nožů OPTIMIX zajišťuje větší roztažnost půdy a lepší promíchání půdy s posklizňovými zbytky.

Pro zvýšení odolnosti nabízí společnost KUHN čepele DURAKUHN potažené karbidem wolframu. Pro hlubokou práci jsou k dispozici také extra dlouhé čepele o délce 36 cm.

Široká škála nabízených rychlostí

Ozubená kola převodovky Duplex lze reverzovat, aby nabízela široký rozsah otáček pro přizpůsobení intenzity šmouhy.
Vstup zadního vývodového hřídele snižuje úhel výztuh převodovky a podporuje lepší zdvih bran při zatáčkách do protisměru.

Duplexní převodovka, která nabízí široký rozsah převodů

Snadno a rychle přizpůsobitelné nastavení

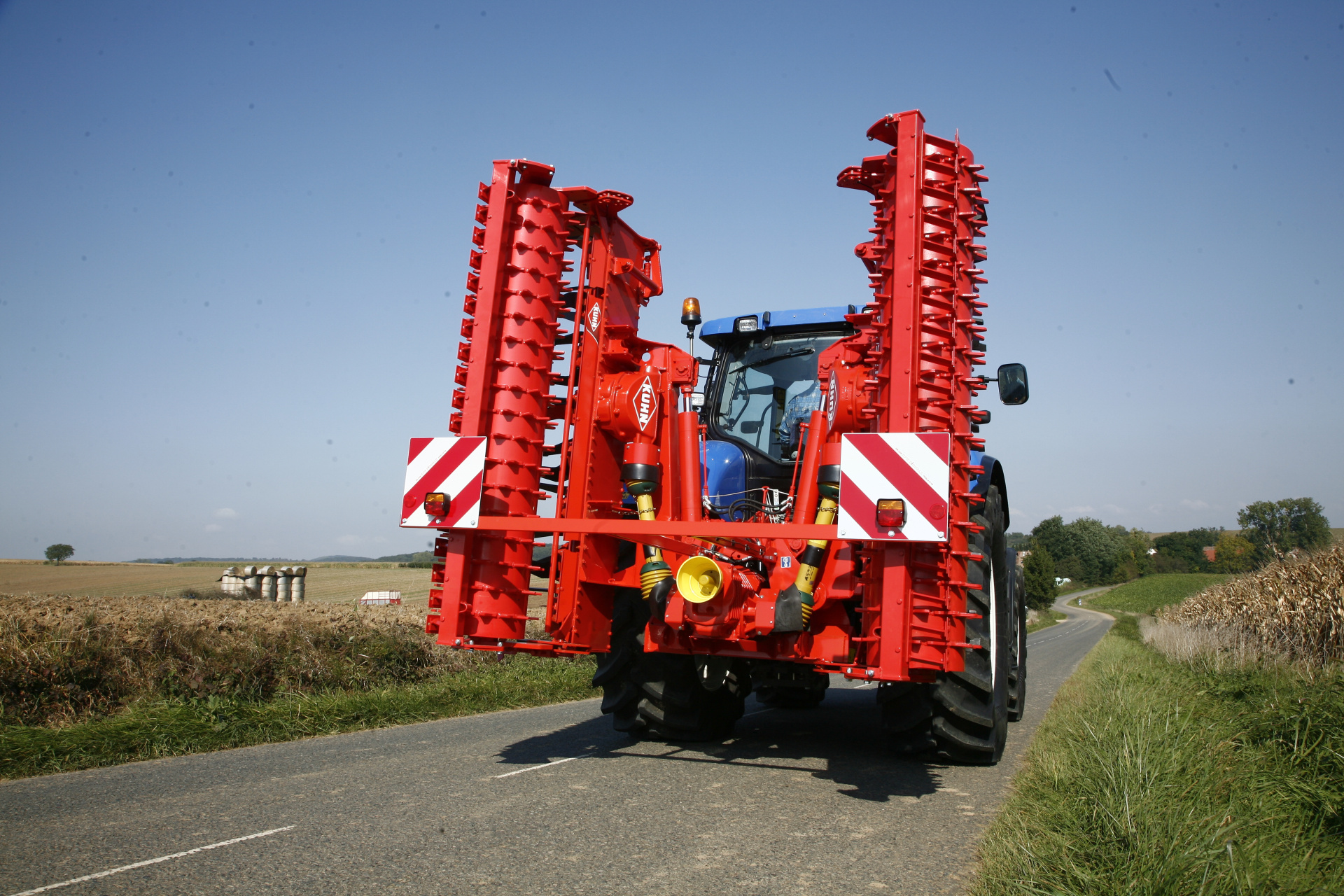

Skládací rotační brány KUHN lze díky kloubovému středovému rámu používat v pevné nebo plovoucí poloze. Během několika minut jednoduchým otočením klínu s drážkovaným otvorem přizpůsobíte nástroj podmínkám a terénu terénu.

Všechny modely řady HRB 103 DR a HR 1004 DR jsou standardně vybaveny výškově nastavitelnými bočními deflektory pro lepší přizpůsobení různým pracovním podmínkám. Kloubové jsou vybaveny pojistkou vratné pružiny.

Tuhá nebo plovoucí poloha rotačních bran díky kloubovému středovému rámu.

Vybavení

Široký výběr válců pro všechny podmínky. Buďte lépe vybaveni např. gumovým válcem, hydraulickým závěsem, přední smykovou lištou ...

TYČOVÝ VÁLEC

Použití v suché, málo lepivé půdě bez integrovaného secího stroje

Tyto válec se používají pro přípravu půdy na jaře a v létě. Vyžadují nízkou tažnou sílu a jsou ekonomické. Válce mají průměr 390 mm a má odnímatelné tyče.

KLECOVÝ válec pro rotační brány KUHN

TRUBKOVÝ VÁLEC

Lehký válec

Lehký válec se používá pro přípravu půddy na jaře a v létě. Vyžaduje nízkou tažnou sílu a je ekonomický. Válec má průměr 520mm, omezuje hromadění zeminy a zároveň je odolný v kamenitých podmínkách.

Válec MAXICAGE pro rotační brány KUHN

STEELLINER 2 VÁLEC

Pro zpevnění jílovitých půd

Tento válec o průměru 515mm je vhodný pro práci v různých podmínkách a doporučuje se zejména v jílovitých půdách, které mají tendenci praskat a tvrdnout v suchých obdobích. Pomáhá vytvořit optimální seťové lůžko tím, že zpevňuje půdu a zároveň udržuje kyprou půdu nad ní. Je vhodný pro použití s lehkými intergrovanými secími stroji.

Válec PACKER 2 pro vytvrzování jílovitých půd

MAXIPACKER VÁLEC

Všestranný válec

Jeho velký průměr 535mm snižuje valivý odpor. Lze jej skvěle kombinovat s řádkovými nebo jednosemennými secími stroji. Potažená škrabka ve standardní výbavě zvyšuje životnost, snižuje nároky na údržbu a zlepšuje čištění válečku na lepivých půdách.

Víceúčelový váleček MAXIPACKER

STEELLINER VÁLEC

Válec pro přesné utužení každého výsevního řádku

S celkovým průměrem 500mm na HRB a 550mm na HR nabízí válec STEELLINER velmi dobrou rotaci a nosnost. Je vhodný do drsných i mokrých podmínek a nabízí vynikající řezný výkon v suchém i tvrdém terénu.

Váleček na brázdě STEELLINER pro rotační brány KUHN

PACKLINER

Válec pro přesné utužení každého výsevního řádku

Válec PACKLINER s průměrem 592mm nabízí velký prizmatický profil, který zlepšuje samočištění a vytváří pravidelný tvar profilu brázdy. Pokrývá semena i v obtížných podmínkách. Vyniká v lehkých půdách a zároveň je přizpůsoben i těm nejjílovitějším půdám.

Brázdící válec PACKLINER pro rotační brány KUHN

KYPŘIČE KOL

Ke kypření půdy zhutněné koly traktoru

Jsou k dispozici jako volitelná výbava u všech sklopných řad a pevných řad HR 104 a 1004, jsou výškově nastavitelné a jsou vybaveny pružinovou pojistkou. Při práci s dvojitými koly může být stroj vybaven dvěma kypřiči kol na každé straně na stejné podpoře.

Mazací guma na stopy je k dispozici jako vybavení rotačních bran KUHN

HYDRAULICKÝ ZADNÍ ZÁVĚS

Robustnost, kterou potřebujete!

2500kg je nosnost standardního hydraulického závěsu, který je k dispozici u všech rotačních bran kromě sklopných modelů. Pro připojení vysokokapacitních secích strojů na branách HR 104 a 1004 je k dispozici vysokokapacitní závěs s nosností 3300kg. Je vybaven zesílenými a prstencovými válci a čepy závěsu a má také hydraulický omezovač zdvihu.

Hydraulická spojka rotačních bran KUHN

PŘEDNÍ RADLICE

U sklopných rotačních bran - perfektní seťové lůžko

Přední radlice rozkládá tu část půdy, terá se nachází mezi dvěma nosníky skládacích modelů. Tato botka je vhodná zejména pro plodiny vyžadující bezvadné seťové lůžko a také pro přípravu půdy...

Přední radlice pro rotační brány KUHN

NIVELAČNÍ LIŠTA

Předseťové lůžko na míru

Přední vyrovnávací lišta slouží k vyrovnání velkýc hrud v nerovném terénu. Je snadno odnímatelný a výškově nastavitelný, neomezuje pracovní hloubku. Pro dosažení tenčího seťového lůžka může být lišta umístěna vzadu mezi boxem a válcem. Můžete dokonce namontovat dvě vyrovnávací lišty: jednu vzadu a druhou vepředu...

Smyková lišta pro rotační brány KUHN
