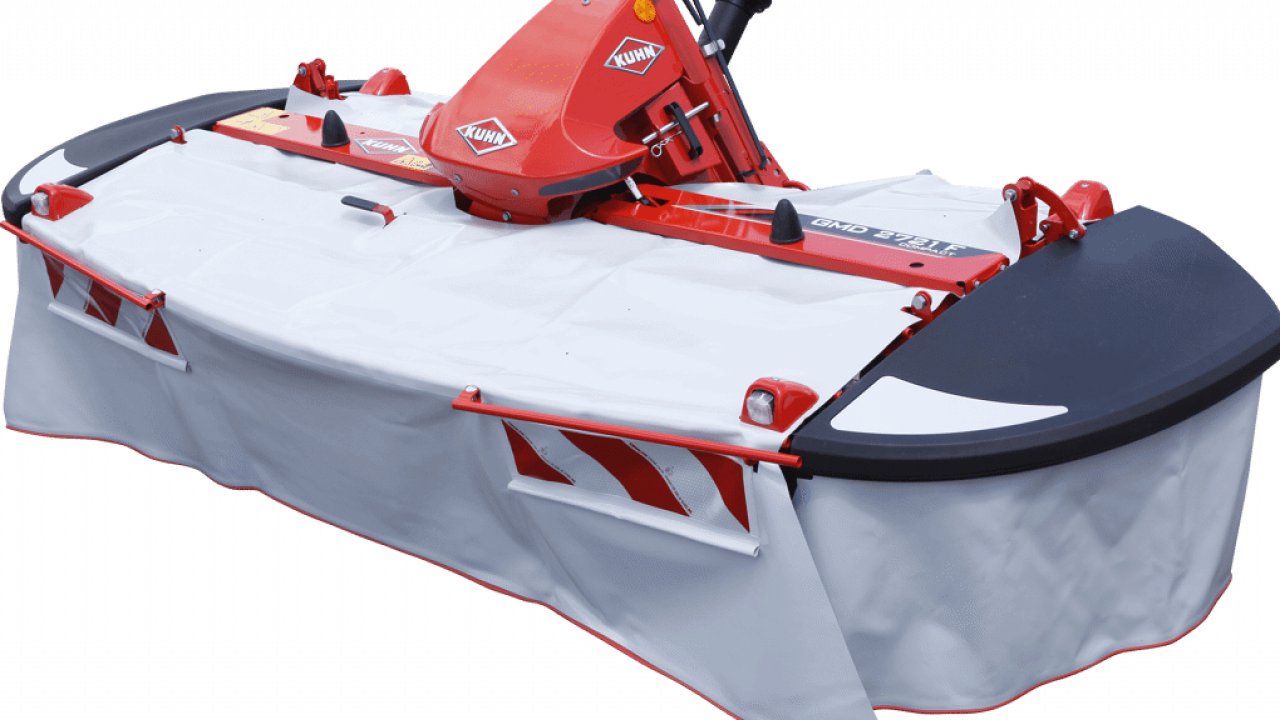

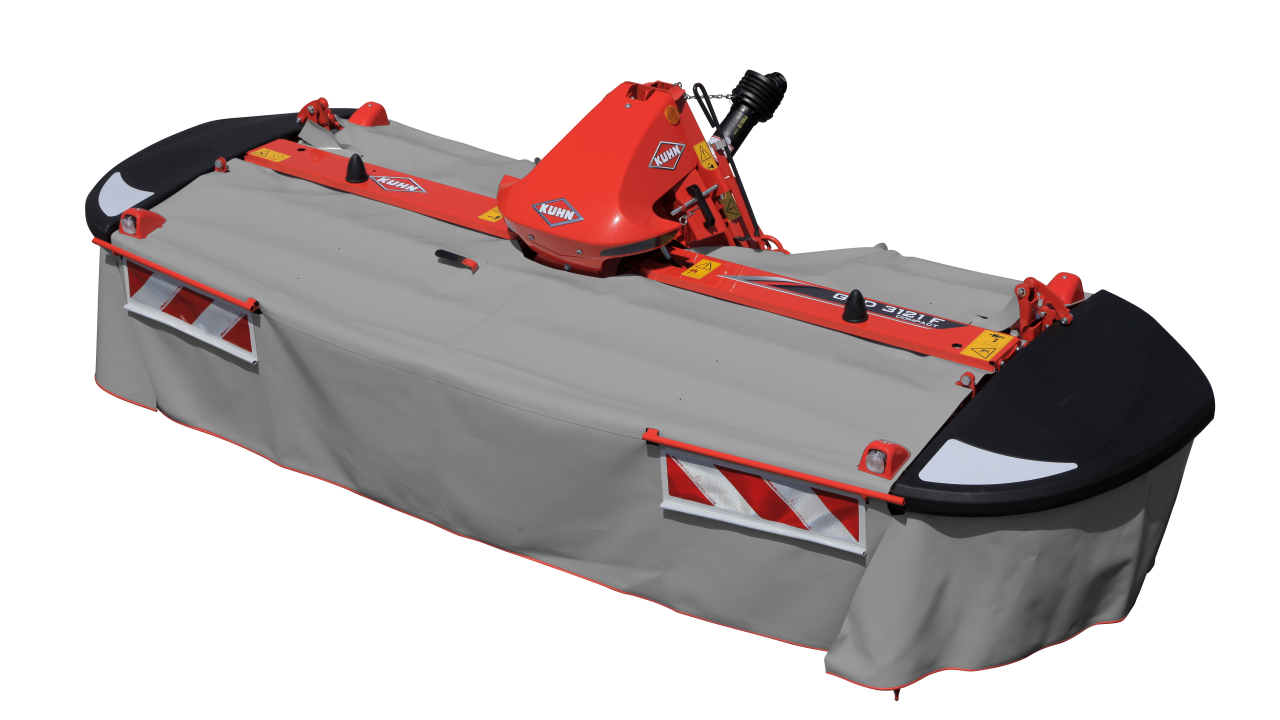

Řada GMD 1021 F COMPACT

Řada GMD 1021 F COMPACT nabízí dva pracovní záběry GMD 2721 F (2,7m) a GMD 3121 F (3,14m). Díky jejich kompaktnosti a nízké hmotnost tak tyto stroje vynikají při práci ve svažitém terénu.
Stroje pro práci na svahách se sklonem více než 30 %


Koncept, který dělá rozdíl

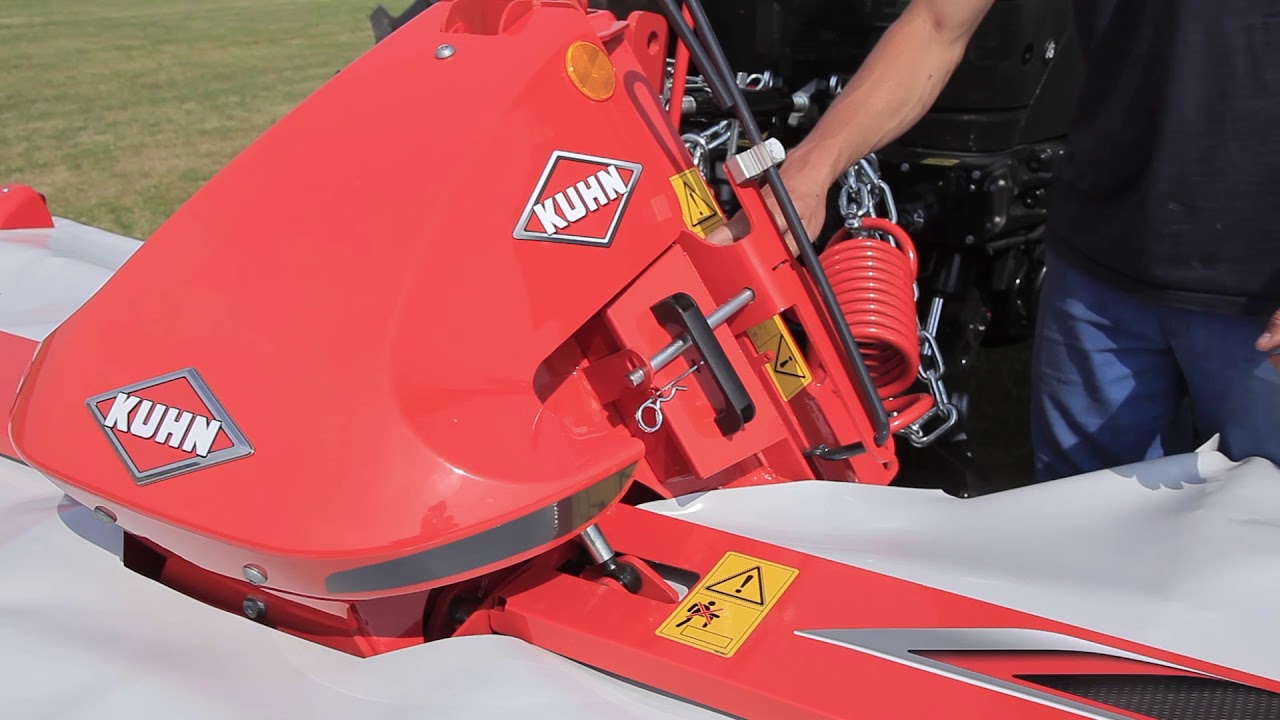

Díky své kompaktní konstrukci je řada GMD 1021 F ideálně přizpůsobena pro připojení k menším pro práci na svazích. Vzhledem k nízké hmotnosti 575 a 635 kg lze tyto žací stroje připevnit ke standartním traktorům, ale také ke speciálním svahovým traktorům typu AEBI nebo REFORM. Žací stroj je odlehčen dvěma pružinami nebo odlehčovacím systémem integrovaným do předního závěsu traktoru. Kyvadlové zavěšení zajišťuje výkyv do stran +/- 8° pro optimální přizpůsobení terénu.



Dokonalá kvalita střihu

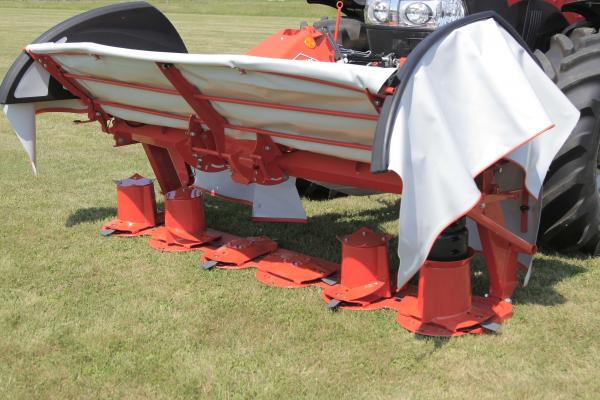

Žací lišta OPTIDISC ELITE



Nová žací lišta OPTIDISC ELITE byla vyvinuta ve spolupráci se zemědělci. Různé vzdálenosti mezi disky, velké překrytí disků a zmenšený úhel žací lišty OPTIDISC poskytují vysokou kvalitu řezu.  Žací stroje řady GMD 1021 F vybavené žací lištou OPTIDISC ELITE zaručují čistý a rovnoměrný řez za všech podmínek. Žací lišta OPTIDISC ELTITE má řadu exkluzivních funkcí:

• Vzdálenost mezi disky se zmenšuje v bodě, kde se disky rozcházejí, aby se co nejvíce zvětšilo překrytí nožů. Výsledkem je čistý řez, a to jak u lehkých nebo krátkých trav. (A)
• Vzdálenost mezi disky se zvětšuje tam, kde se disky sbíhají. Díky tomu má sklízená plodina větší prostor pro průchod. Sklízený materiál tak lehko prochází žací lištou, aniž by docházelo k jeho hromadění v žací liště a špatnému sečení. (B)
• Velká zóna překrytí zajišťuje vysokou kvalitu sečení i na mokrých a lepkavých půdách, u těžko sečených plodin, nebo dokonce i při podzimním sečení nenarostlého porostu.
• Menší úhel řezu: zabraňuje zvlněnému řezu, který je typický pro nízké sečení. Zároveň podporuje rychlejší a rovnoměrnější opětovný růst.
• Nová kotoučová ložiska vždy zajišťují, že nože drží bezpečně proti nárazům a lze je otočit o 360° kolem jejich upevňovacích šroubů nože.

V kopcovitém terénu, v mokrých podmínkách nebo při sečení lepkavé trávy se může před žací lištou hromadit půda s výjimkou žací lišty OPTIDISC ELITE! Speciálně navržené splazy zlepšují klouzání lišty a chrání tak porost. Další výhoda, pokud se jedná zvýšení kvality řezu a sklízení píce, zejména pak při sečení v těžkých provozních podmínkách.



Maximální jištění a spolehlivost

Žací lišta byla navržena tak, aby odolávala překážkám. Ochrana proti nárazu PTROTECTADRIVE zajišťuje, že v případě nárazu disku na překážku dojde odtržení hřídele držící disk nad ložiskem, a to díky pečlivě dimenzovanému úpichu. Ozubená kola v liště jsou tak chráněna a následná oprava nezabere déle jak 15 minut a to vše při zajištění nízkých nákladů na opravu.

Exkluzivně KUHN: Moduly nesoucí disky jsou připevněny dlouhými šrouby, které procházejí celou žací lištou. To eliminuje riziko vytržení držáků z žací lišty v případě nárazu

Špičkové komponenty prodlužující životnost stroje:

• Dvouřadá kuličková ložiska disků s kosoúhlým stykem
• Ozubená kola o velkém průměru z kované oceli a se 3 zuby v záběru
• Kované a zakalené disky
• Splazy z kalené oceli, na které lze připevnit další ochranné splazy (pomocí šroubů).

Aby se prodloužila životnost stroje, jsou mezi žací lištou a rámem tlumiče rázů. Ty absorbují rázy, které mají vliv na konstrukci stroje a vznikají během sekání při vysokých rychlostech.

Jištění PROTECTADRIVE



FAST – FIT: 100% bezpečné uchycení

Žací stroje GMD 3123 jsou standardně vybaveny rychloupínacími noži FAST-FIT. Silná listová pružina vyvíjí konstantní tlak na čep nože, takže se upevnění nože nemůže samovolně otevřít. Nože lze snadno vyměnit během několika minut. Pro snížení nákladů na údržbu lze vyměňovat upevňovací šrouby nožů a listové pružiny samostatně. Pro vyšší kvalitu řezu a delší životnost nožů se nože volně otáčejí o 360°.

Výměna rychloupínací nože FAST-FIT



Ochranný kryt FLEXPROTECT

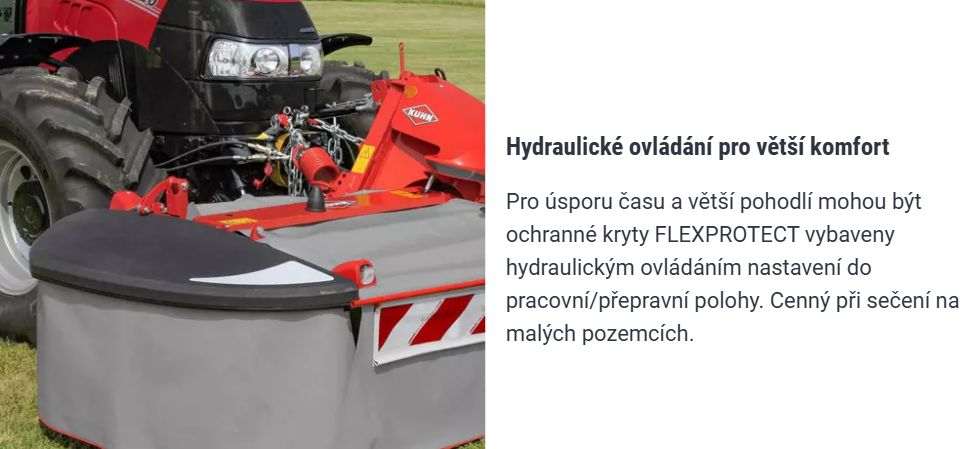

Pružný ochranný kryt FLEXPROTECT se může ohýbat a tvarovat, aniž by došlo k jeho poškození během sečení podél okrajů pole nebo kolem stromů. Jakmile je překážka překonána, materiál bočního krytu se automaticky ohne zpět do svého původního tvaru, tzn., není třeba nic opravovat ani vyměňovat, takže nevznikají žádné náklady. Snadno se nasazuje bez použití nástrojů, nebo lze použít jako volitelné příslušenství hydraulické ovládání.

Sklopení ochranných krytů





 Technická data

Typ	GMD 2721 F-FF COMPACT 1000/540	GMD 3121 F-FF COMPACT
Pracovní záběr (m)	2,70	3,14
Transportní šířka (m)	2,55	3,00
Žací lišta	OPTIDISC ELITE
Uchycení nožů	FAST-FIT
Kopírování	Pružinami
Počet disků	6	7
Průměrná šířka řádku (m)	1,30	1,50
Otáčky vývodové hřídele (min-1)	1000 nebo 540	1000
Volnoběžka	Integrovaná v boční převodovce
Systém PROTECTADRIVE pro ochranu diskové žací skříně	Standardně
Boční kryty	Mechanicky zvedané FLEXPROTEC
Závěs	A závěs kat. 2 nebo 3 – bodový kat 1, 2	3 – bodový kat 1, 2
Min. výkon na vývodové hřídeli (kW/hp)	27 / 32	37 / 43
Hmotnost (kg)	575 kg	635 kg
