Nabídka strojů Obraceče
Nesené obraceče

Řada GF 1003

Objevte kompaktnost 4 až 8 rotorových shrnovačů
Tato řada nabízí stroje v 5 pracovních záběrech od 5,20 až do 7,80 m. Tyto obraceče se tak hodí pro malé až střední farmy. Spolehlivost s vysokou kvalitou práce doplňují kompaktní rozměry zajišťující bezpečnou přepravu po silnici.

Najít nejbližšího prodejce
Řada GF 1003

Řada GF 1003 je jednoduchou a ekonomickou řadou obracečů s 4 až 8 rotory. Všechny modely mají hydraulickým systém skládání. Tato řada je ideálním řešením pro zemědělce s menší výměrou travních ploch. Další výhodou těchto strojů je, že byly navrženy tak aby jejich přepravní rozměry zajišťovali bezpečnou přepravu na silnici.

V závislosti na vybraném modelu máte k dispozici velké rotory pro obracení dlouhé a husté píce, nebo malé rotory pro krátkou pící zajišťující její optimální obrácení a o 33% kratší dobu sušení.



Komfort a bezpečnost během přepravy s modely GF 5202, GF 5902 a GF 6502

Pouhým hydraulickým rozdělovačem traktoru se vnější rotory obraceče sklopí a přepravní šířka je méně než 3 m (u GF 5902 je 2,55m).

Standardně jsou tyto obraceče vybaveny přepravním značením a osvětlením zajišťující bezpečnou přepravu. A jelikož tyto modely stěží přesáhnou šířku traktoru, je zaručen nesrovnatelný jízdní komfort a není ani problém s těmito stroji zajet na špatně přístupné pozemky s úzkými příjezdovými cesty. I přepravní výška u těchto modelů zůstává relativně nízká (méně než 3,02 m).

Přeprava obraceče



Osvědčená stabilita modelů GF 7803 a GF 7903

Navzdory velkému pracovnímu záběru jsou obraceče GF 7803 s 6 rotory a GF 7903 s 8 rotory dostatečně kompaktní při přepravě aby byla zajištěná bezpečná přeprava a snadný přístup na pozemky.

Pro Zajištění stability při přepravě jsou tyto obraceče vybaveny exkluzivním patentovaným stabilizačním systémem, který kombinuje silné pružiny a hydraulické odpružení. Bezkonkurenční odpružení a jízdní komfort oceníte zejména při vyšší přepravních rychlostech. Rotory zůstávají stabilní a vyrovnané i při náhlém brždění v zatáčkách:

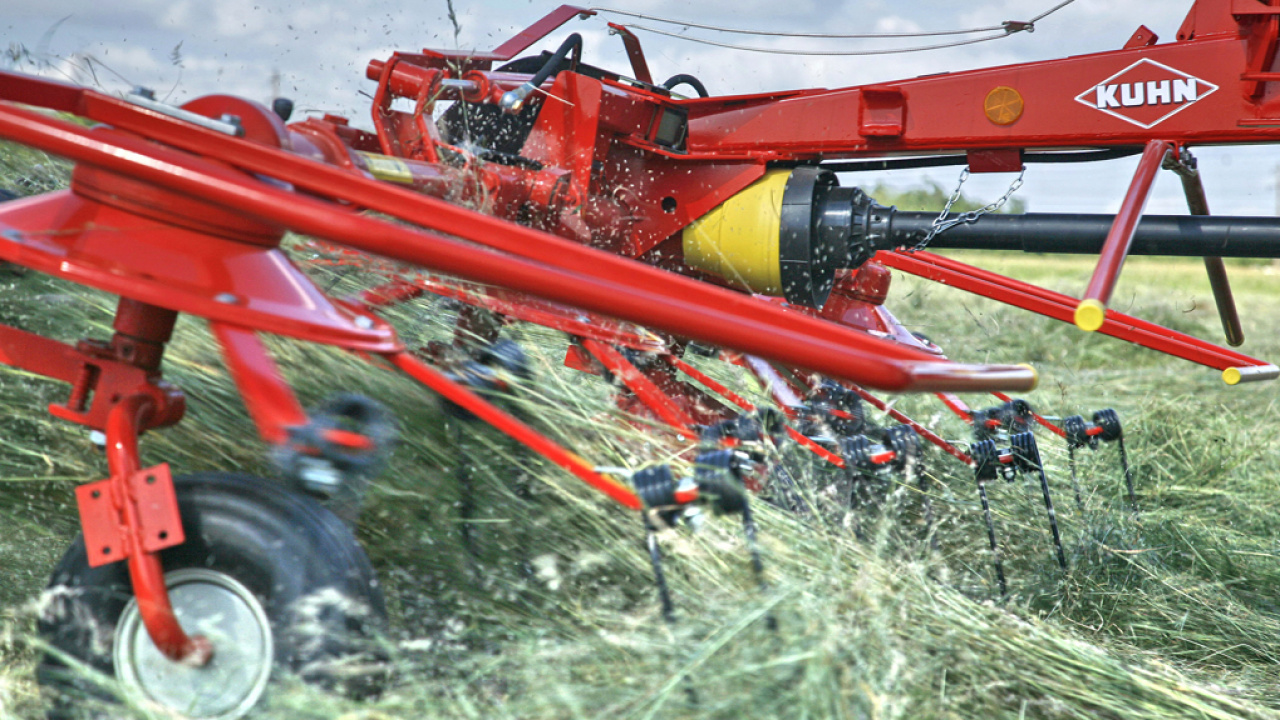

GF 1003 při práci v terénu

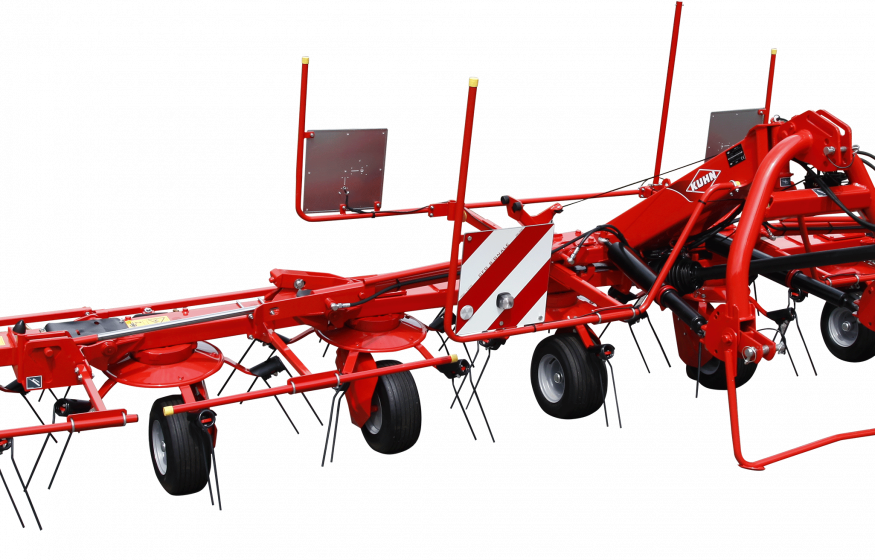

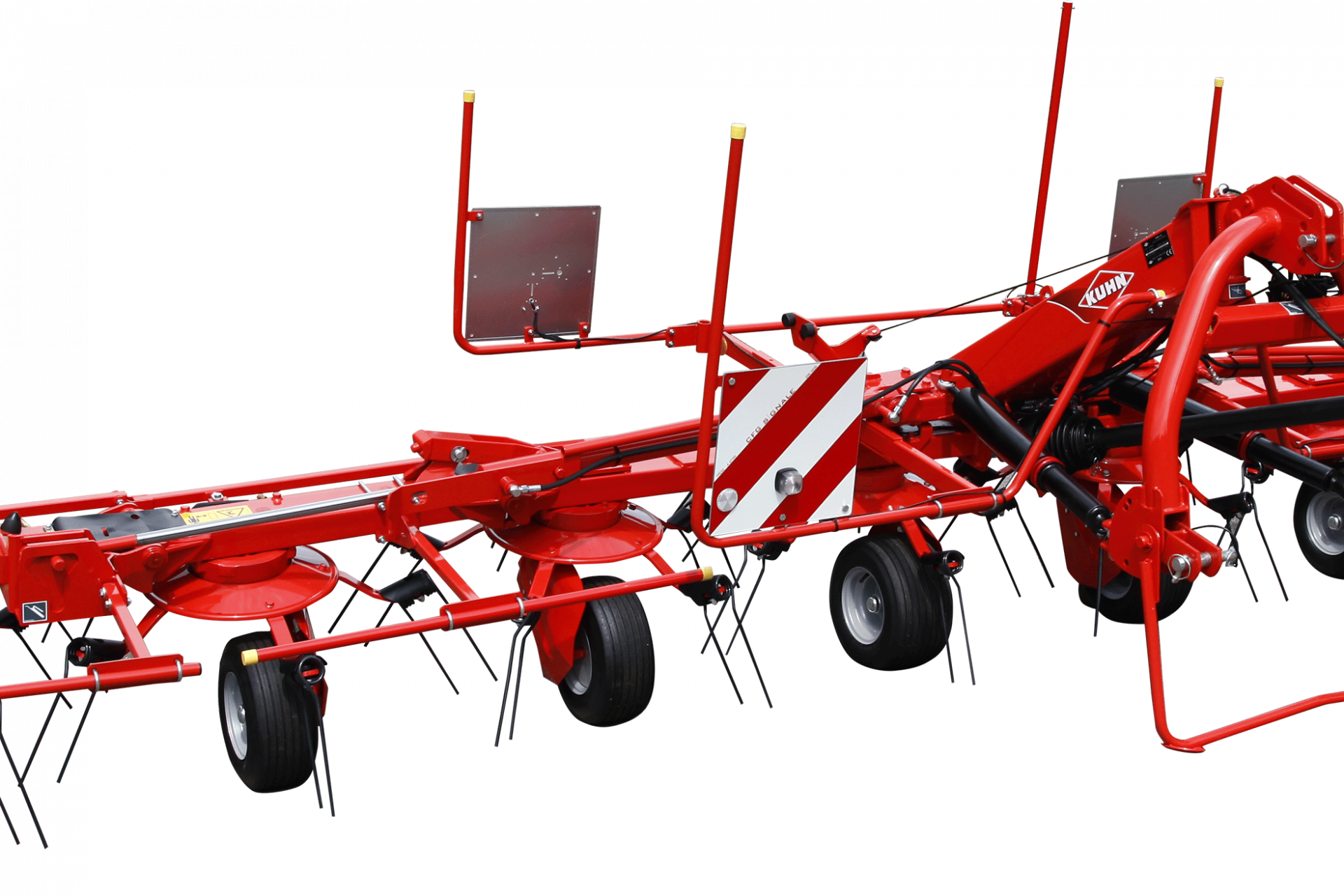

Model GF 7803



DIGIDRIVE – revoluční koncept pohonu

Když společnost KUHN vynalezla tento koncept pohonu, vstoupilo obracení do nové éry. Najednou bylo možné pohánět velké množství rotorů a skládat je do neuvěřitelně kompaktních rozměrů. To vše bylo možné díky bezúdržbovému systému pohonu DIGIDRIVE. Od uvedení prstové spojky pohonu už uplynulo více než dvacet let a po celém světě byla tato prstová spojka použita k pohonu více než milionu rotorů. Prstová spojka DIGIDRIVE je vyrobena z oceli s povrchovou úpravou zaručující bezúdržbový a spolehlivý provoz.

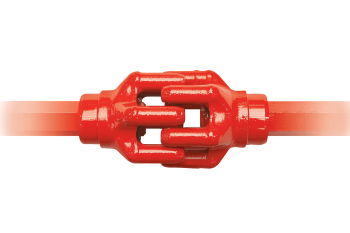

Prstová spojka DIGIDRIVE



Převodovky rotorů pro maximální životnost

Uložení hřídele zajišťují dvouřadá kuličková ložiska o velkém průměru a s kosoúhlým stykem. Díky dvojitému těsnění je zabráněno jakémukoliv úniku maziva a vniknutí nečistot. Upevnění převodovky k obdélníkovému rámu je pomocí konzole se dvěma průběžnými šrouby. Tyto převodovky mají počet mazacích míst snížen na minimum. Je zde potřeba mazat jen několik kloubových spojů. To znamená, že strávíte méně času údržbou a více času prací na poli.

Spolehlivost !

ü Převodovka osazena 4 spojovacími šrouby, Kuličková ložiska se šikmým uložením
üZesílené dvojité těsnění pomocí labyrintů - lépe odolává turbulentnímu proudění, nedochází k tření vůči hřídeli, delší životnost è bez rizika průchodu píce
üDoživotní náplň (polotuhé mazivo) è Bez údržby
üPohon 6hrannou hřídelí a DIGIDRIVE prstové spojky è Spolehlivé, Bez údržby!



Převodovka rotoru



100% hraniční obrácení

Pro úhledné a čisté obracení podél plotů nebo sousedních pozemků jsou stroje vybaveny mechanickým (volitelně hydraulickým) vyosením. Kromě hraničního obracení se tato funkce hodí i při práci na svazích, kde se zamezí sjíždění po svahu

https://www.kuhn.co.uk/sites/default/files/styles/media_large/public/media-nextpage-img/GF7802_work_MasseyFerguson.jpg?itok=16vtXjtK

Hraniční obracení



Deflektor pro čistá kola

Obracení mladé píce bohaté na cukry nebo staré dlouhé píce může být velmi náročné a často dochází k namotávání stébel na opěrná kolečka. Čištění a údržba pak zabere spoustu času. Proto mají modely (GF 5202 volitelně) vyšší opěrná kolečka osazená deflektorem ve standardní výbavě!

Deflektor kola rotoru a ochrana ventilků



GF 5202 a GF 7803: pro obracení dlouhé a husté píce

S pěti nebo 6 velkými rotory se 7 rameny jsou obraceče GF 5202 a GF 7803 ideálními stroji pro obracení objemných řádků. Rotory obraceče jsou navrženy tak, aby bylo možné obracet dlouhou a hustou píci. Tyto stroje také nabízejí vynikající poměr pracovní šířky a nákladů.

Obraceč GF 7803

GF 5902, GF 6502 a GF 7903: prvotřídní kvalita obracení

Uživatelé, kteří používají tyto obraceče se shodují, že by se bez těchto obracečů už neobešly. Pro zemědělce, kteří chtějí sklízet prvotřídní krmivo, mají malé rotory několik výhod:

Obraceč GF 6502



DOKONALÉ ZVEDNUTÍ PÍCE DÍKY ASYMETRICKÝM PRSTŮM

Asymetrické prsty mají uspořádání vnitřní kratší a vnější delší. Díky tomu je vnější prst efektivnější a v porovnání se stejně dlouhými prsty začíná obracet při větší výšce ramena nad porostem. To přináší výhodu kvalitnějšího obracení píce na okrajích pozemků a mezi rotory (C), (E) díky lepšímu překrytí. Asymetrické prsty dále zvětšují efektivní pracovní záběr každého rotoru.

Asymetrické prsty

Technická data

Typ

GF 5202

GF 5902

GF 6502

GF 7803

GF 7903

Pracovní záběr (m)

5,20

5,90

6,50

7,80

Počet rotorů a ramen na rotoru

4 / 7

6 / 5

6 / 6

6 / 7

8 / 5

Transportní šířka (m)

2,99

2,53

2,99

Transportní výška (m)

2,80

3,02

3,29

3,36

2,95

Nastavení sklonu rotorů

Standardně centrálně mechanicky

Pohon rotorů

DIGIDRIVE

Tlumič rázů

Mechanické s brzdou

2 velké tlumiče rázů

Výkyvný závěs

Standardně

Připojení

kat. 2

Požadavky na výkon na vývodové hřídeli (kW/hp)

17 / 23

20 / 27

22 / 30

30 / 40

Hmotnost (kg)

660

810

920

1 085

1 150

Technické specifikace:

GF 8703

GF 10803

Pracovní záběr DIN (m)

8,7

10,8

Počet rotorů

8

10

Počet ramen na rotor

6

Pohon rotorů

DIGIDRIVE prstová spojka

Pneumatiky na kolech rotorů

16 x 6.50 - 8

Pneumatiky na centrálních kolech rotorů

18 x 8.50 - 8

Deflektory kol

Standard

Ochranné kryty prstů

Standard

Typ závěsu

Polo nesený na 3-bodovém závěsu

Zdvih rotorů na souvrati (HLC control)

Standard

Rychlost vývodového hřídele PTO

540 ot/min

Kardanová hřídel se setrvačníkem

Standard

Volnoběžka

Integrovaná do hlavního převodu

Hydraulická soustava traktoru

1 Dvojčinný ventil (+1 dvojčinný ventil pro hydraulické šikmé polohování)

Transportní šířka (m)

2,99

Transportní výška (m)

3,25

3,65

Šikmé polohování

Na přání: hydraulicky ovládané





Benefity

Rychlé a snadné manévrování

50 cm za méně než 5 s se systémem HLC (Headland Lift Control)

Využijte rychlost systému HLC na souvratích. Světlá výška středových rotorů u obracečů dosahuje 50 cm a vnější rotory se zvedají ještě výše.

Tato výbava zefektivní stroj pro vyšší výkon a větší komfort obsluhy:

  • Jednoduché zatáčení na souvrati
  • Jízda mezi sousedními polními bloky bez skládání stroje, lepší průjezdnost příkopy
  • Rychlé opětovné navrácení do líchy

Kompaktní pro větší bezpečnost na silnici

Obraceče GF 8703 a GF 10803 pro traktory od 80 koní. Navrženo pro úsporu místa a pro snadnou manipulaci na silnici a v kůlně.

Šířka a výška nepřekračují standardní rozměry silnice (šířka 3 metry, výška 3,35 a 3,65 metru u GF 8703 a GF 10803).
Patentovaný spojovací systém mezi vřeteníkem a nosníkem zajišťuje:

  • Ideální odpružení pro jízdu po silnici
  • Dokonalá stabilita v zatáčkách a při práci.
  • Dobrý přenos zatížení mezi strojem a traktorem.

Obraceč GF 10803 je nejkompaktnější na trhu. Je schopen pracovat rychlostí až 10 ha/h.

Obraceč GF 8703 na silnici.

Komfort a bezpečnost přepravy pro GF 5202, GF 5902 a GF 6502

Jednoduše aktivujte hydraulický ventil, sklopte vnější rotory a vyjeďte na silnici o šířce menší než 3,00 m (2,53 u GF 5902).
Tyto obraceče jsou standardně vybaveny signalizačními panely pro bezpečnost na silnici.
Vzhledem k tomu, že je sotva širší než traktor, je jízdní komfort na špičkové úrovni a vjezd na nejužší pozemky není žádný problém. Výška stroje je přiměřeně nízká.

Bezpečně na cestách s obracečem GF 5902

Nekompromisní stabilita pro GF 7803 a GF 7903

Navzdory velkému pracovnímu záběru se obraceče GF 7803 a GF 7903 se skládají z 6 a 8 rotorů, aby byl stroj dostatečně kompaktní pro jízdu po silnici a pro přístup na úzké pozemky (méně než 3 m široké a 3,36 m a 2,95 m vysoké).
Exkluzivní a patentovaný stabilizační systém těchto obracečů je vybaven silnými pružinami a hydraulickými tlumiči. Díky bezkonkurenčnímu systému odpružení a jízdnímu komfortu jsou tyto obraceče ideální pro vysokorychlostní traktory. Rotory zůstávají stabilní a úhledně vyrovnané za traktorem, a to i při prudkém brzdění a v zatáčkách:
Hydraulický tlumič nárazů stabilizuje stroj při otáčení na poli. Při zvednutí je obraceč automaticky a šetrně vycentrován dvěma velkými tlumiči.
Integrované pružiny poskytují stroji flexibilitu a zároveň jej udržují v nejlepší poloze obracení.
Integrované silentbloky absorbují nerovnosti na silnici a tlumiče kontrolují pohyby stroje.
GF 7903: jádro stroje je vyrobeno z litiny!

Obraceč GF 7803 v transportní poloze

Méně údržby

Systém DIGIDRIVE s prsty umožňuje pohon velkého počtu rotorů bez nutnosti údržby. ##NewLine##

Převodovka DIGIDRIVE

- bezúdržbová

- dlouhá životnost

Skříně rotorů navržené tak, aby vydržely

Přenos točivého momentu je řešen velkými dvouřadými kosoúhlými kuličkovými ložisky. Důkladně utěsněná převodovka rotoru zabraňuje úniku maziva a zanášení nečistot. Systém uchycení k obdélníkovému rámu je robustní, s distančními vložkami s dlouhými spojovacími šrouby. U těchto rotorových převodovek je mazání omezeno na relativně malý počet otočných bodů.
Trávíte více času v terénu a méně údržby!

Převodovky rotorů obracečů GF 10803 a GF 8703 jsou vyrobeny tak, aby vydržely.

Deflektorové desky pro čistá kola

Provoz v mladé, na cukr bohaté nebo dlouhé pícnině v pozdní sezóně může být složitý, pokud se navíjí kolem sloupků kol. To nevyhnutelně vede k prostojům. Proto jsou standardně namontovány deflektorové desky (s výjimkou modelu GF 5202), aby se zabránilo omotávání píce kolem sloupků kol.

Deflektorové desky namontované na obraceči GF 10803 zabraňují omotávání krmiva kolem sloupků kol.

Kvalita píce

Nový rotor OPTITEDD vydrží dvakrát déle

Nový rotor OPTITEDD vydrží dvakrát déle

Nový rotor OPTITEDD zvyšuje pevnost a odolnost pracovních orgánů. Jsou jím vybaveny obraceče GF 7803, GF 7903, GF 8703 a GF 10803. Konstrukce rotoru, ramen a prstů činí stroj robustnějším, což mu umožňuje pracovat v nejextrémnějších podmínkách (těžká píce, kamenitá půda atd.). S OPTITEDD prodloužíte životnost svého stroje.

Konstrukce rotoru a pevnější základní deska výrazně snižují vibrace. Základní deska a rameno jsou lisované, aby bylo zajištěno robustní spojení: žádné riziko opotřebení v průběhu času.

Zpracování Heavy-Duty na tomto novém rotoru mají dvakrát delší životnost než standardní modely. Průměr prstů 10 mm a 4 velké závity (80 mm) přispívají k výraznému snížení únavy prstů při zachování požadované pružnosti. Kvalita obracení je zachována, zatímco u těžké píce je sníženo namáhání a namáhání prstů.

Deflektory prstů eliminují zatížení ramen prstů a zabraňují vyjíždění píce nahoru a navíjení se kolem prstů rotoru. Funkce "proti ztrátě" zabraňuje ztrátě prstů v píci, které by mohly poškodit stroje, které následují, a znečistit krmnou dávku.

Urychlete sušení

Odborníci jsou přesvědčeni; rotory s malým průměrem produkují kvalitnější krmivo. Malými rotory je vybaveno 5 následujících modelů: GF 5902, GF 6502, GF 7903, GF 8703 a GF 10803.
Podle Německé zemědělské komory Weser Ems je doba sušení o 33 % rychlejší. Odborníci z DLG (technická zemědělská organizace) uvedli, že plodina je zcela otočena a píce je rovnoměrně rozprostřena.
Zemědělci, kteří je používají, se bez nich již neobejdou. Mnoho výhod malých rotorů je nepostradatelných pro výrobu krmiva nejvyšší kvality.


Pracujte s širokým úhlem stoupání pro sběr veškeré píce a profitujte z:

  • Rychlé a rovnoměrné schnutí.
  • Kompletní soustružení plodin.
  • Bezkonkurenční rozmetání plodin.
  • Výjimečné sledování terénu.

Jednotlivé klouby rotorů se stejnými rozestupy mezi nimi a asymetrické prsty zajišťují, že je zpracována veškerá píce. To platí i pro dlouhé a husté píce a také pro nerovnou půdu. Nastavení úhlu sklonu rotorů tak, aby se přizpůsobily hustotě píce, trvá pouhé 2 minuty, a to bez použití nářadí.

Obraceče GF 8703 a 10803 jsou vybaveny malými rotory

Kvalitní píce i na klínovitých polích

Systém HLC výrazně zlepšuje reakce obraceče při couvání a manévrování, aby byla zajištěna kvalita píce na celém pozemku, a to i na těch nejužších polích. Výška zvedacího systému rotoru HLC zaujme a umožňuje:
Snadné přejíždění objemné píce bez rizika jejího usazování kolem kol. Krmivo se obrací pouze jednou, čímž se zabrání vícenásobnému vyzvednutí na souvratích.
Couvání na nerovném terénu bez přesunu nečistot (zeminy, kamenů) do píce.

Systém HLC obraceče GF 10803 umožňuje přejíždět píci, aniž byste se jí dotkli.

GF 5202 a GF 7803: rotory s velkým průměrem

Obraceče GF 5202 a GF 7803 jsou vybaveny čtyřmi nebo šesti rotory se sedmi rameny prstů a jsou ideálními stroji pro rozzahování plodin z velkých řádků.
Rotory s velkým průměrem byly speciálně navrženy pro manipulaci s dlouhou, dřevnatou a hustou pící. Tyto stroje také poskytují vynikající poměr pracovního záběru k nákladům.

GF 5202 a GF 7803

Kompletní sběrač s asymetrickými vidlicemi

Asymetrická délka prstů s delším vnějším prstem nabízí určité výhody pro kvalitní obracení. Ve srovnání se symetrickou konstrukcí zachytí vnější prsty píce dříve. Tím je zajištěno kompletní nabírání píce, a to i na okrajích pole, ale také mezi rotory, s lepším pokrytím prstů v této citlivé oblasti. Dřívější zpracování píce znamená, že efektivní pracovní šířka každého rotoru, a tedy i stroje, je větší. Prsty mají 4 vinutí s velkou hustotou materiálu, aby byly pružnější.

Asymetrické prsty obraceče GF 10803 zachycují veškerou píci
