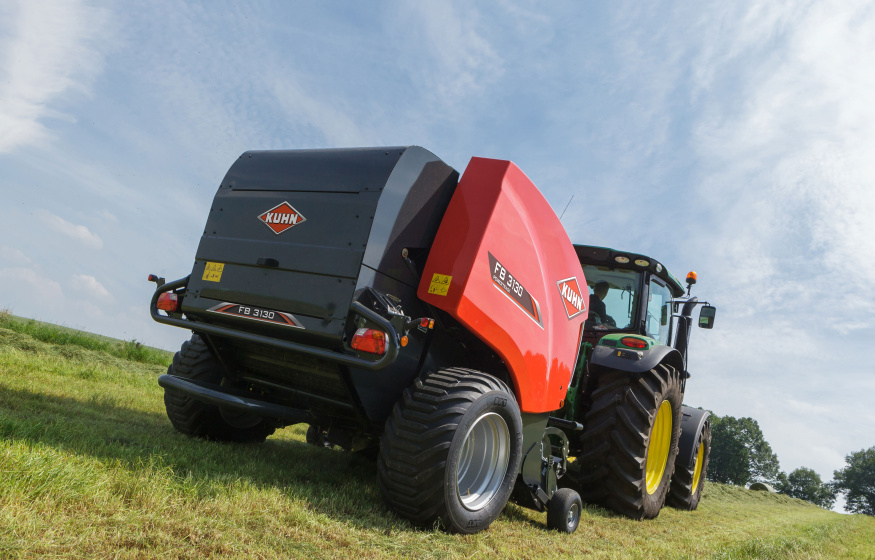

Řada FB 3125

Video

Lis s pevnou komorou KUHN FB 3125 je spolehlivým řešením pro malé a střední podniky, které produkují vlastní píci. Funguje v různých plodinách a podmínkách, po celou sezónu.

Vytvářejte dokonalé balíky pomocí osvědčeného konceptu 18válcové komory KUHN. Tyto vysoce kvalitní válce mají profil POWERTRACK pro maximální trakci balíků. Vyberte si mezi rotorem bez řezání OPTIFEED a rotorem s řezáním OPTICUT se 14 noži.

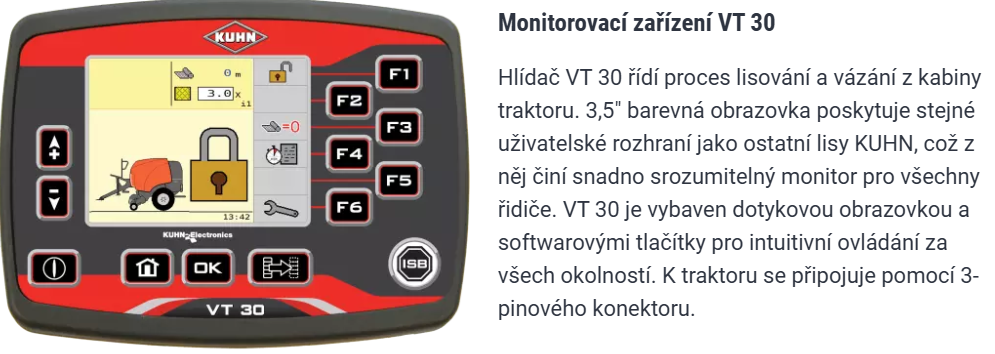

Intuitivní ovládání usnadňuje použití a údržba stroje je snadná. S terminálem VT 30 máte vše pod kontrolou a máte přehled o svých procesech lisování a vázání.

Využijte také nejspolehlivější systém síťové vazby na trhu. Pro konstantní vysoké napětí sítě zajišťuje systém vázání sítí KUHN aktivní roztažení. FB 3125 může být také vybaven vázáním Net + Twine.

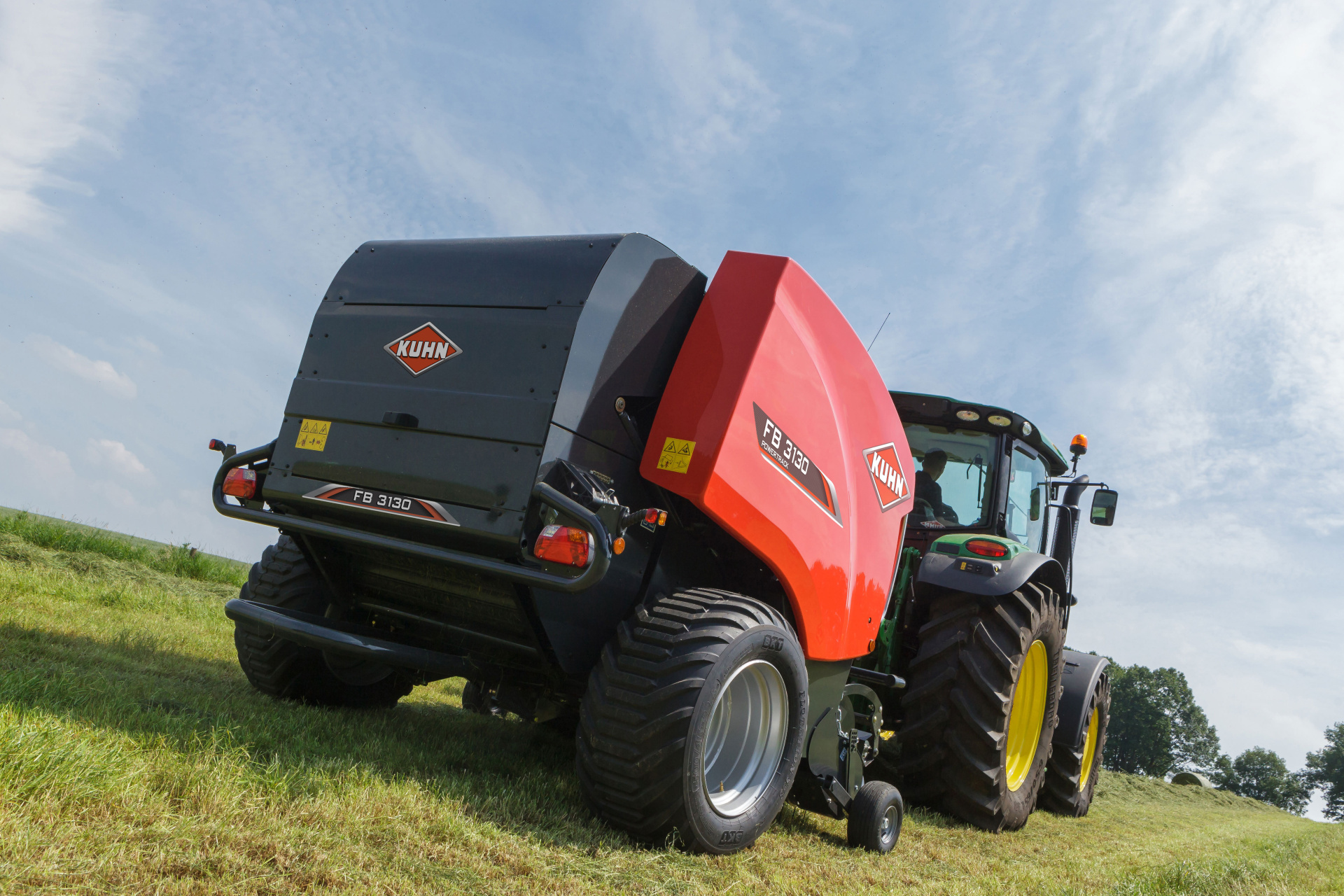

Ilustrační foto



Technologie integrálního rotoru

Pro modely lisů FB 3125 je k dispozici INTEGRÁLNÍ ROTOR a to OPTIFEED bez řezání a OPTICUT s řezáním. Jedná se o technologii, kdy jsou boční vkládací šneky integrovány přímo do vkládacího rotoru. Tento jednoduchý a bezúdržbový systém vkládání zaručuje za všech okolností enormní průchodnost všech sklízených materiálů. Malá vzdálenost mezi rotorem a prsty sběrače zajišťuje stálý tok sklízeného materiálu. To je výhoda u sklizně krátkých materiálů, protože u sklízeného krátkého materiál nedochází k jeho hromadění před rotorem. Konstrukce tohoto systému vkládání také umožňuje vyšší pracovní rychlost, což zvyšuje produktivitu práce a zároveň snižuje poškození sklízených materiálů. INTEGRÁLNÍ ROTOR je vybaven prsty vyrobenými z otěruvzdorného materiálu Hardox®. Jedná se o materiál, který kombinuje extrémní tvrdost, houževnatost a zaručuje tak snížení opotřebení prstů rotoru. Modelová řada FB 2130 je vybavena INTERÁLNÍM ROTOREM se dvěma řadami prsů uspořádaných do tvaru písmene V, aby docházelo k rovnoměrnému vkládání sklízeného materiálu a byl zajištěn pravidelný tvar balíku.

Další vekou výhodou systému vkládání s INTEGRÁLNÍM ROTOREM je pohon rotoru a sběrače pouze z jedné strany. To má za následek snížení počtu pohyblivých dílů, jednoduší údržbu i čištění a samozřejmě i delší životnost vkládacího ústrojí.

Systém vkládání s INTEGRÁLNÍM ROTOREM



Spouštěcí dno DROPFLOOR a systém odpojení rotoru

Pokud dojde k zablokování rotoru, je možné z kabiny traktoru hydraulicky spustit dno i nože. Po odstranění zablokování lze pak snadno vše vrátit do pracovní polohy. Tento systém je jako standard pro modely s rotory OPTICUT. Pokud sklopení dna DROPFLOOR neodstraní zablokování, je možné ručně odpojit pohon rotoru od pohonu lisovací komory. Tím je zajištěno, že balík lze v komoře zavázat a vyložit před pokračováním v práci.

Odpojení pohonu rotoru



Vkládací rotor bez řezání OPTIFEED

Konstrukce rotoru OPTIFEED s jednoduchými vkládacími prsty rotoru a integrovanými vkládacími šneky pomáhá vyrovnat nepravidelné řádky rovnoměrným rozprostřením sklízené plodiny v celé šířce rotoru. Tímto způsobem je zajištěno, že lis vyrábí pravidelné balíky.

Vkládací rotor OPTIFEED



Rotor s řezáním OPTICUT

Konstrukce rotorů s řezáním OPTICUT (OC) zaručuje velmi vysoký vkládací výkon a vynikající kvalitu řezu sklízeného materiálu. Rotory OC s řezáním a vkládacími prsty eliptického tvaru jsou zákazníky uznávány jako jedny z nejlepších řezacích rotorů na trhu. Sklízený materiál je již od rané fáze veden a přitahován k nožům, což má za následek lepší tok materiálu a vyšší řezací výkon při nízkých nárokách na příkon – to také brání nežádoucímu zablokování rotoru.



OPTICUT 14

INTEGRÁLNÍ ROTOR OPTICUT s řezáním se 14 noži je navržen tak, aby vyrovnával nepravidelné řádky a zároveň zpracoval co nejvíce sklízeného materiálu pro maximální výkon stroje. Rotor OPTICUT 14 dosahuje teoretické délky řezaného materiálu 70 mm. Každý jednotlivý nůž je jištěn proti cizím předmětům pomocí pružiny.



Rotor OPTICUT 14



Pevné a pravidelné balíky

Pokud chcete vyrábět pevné a dobře tvarované balíky potřebujete správný stroj. Aby bylo zajištěno, že sklízený materiál bude lisován do balíků o stejné velikosti a rovnoměrné hustoty, musí lis pracovat co nejúčinněji a zároveň být šetrný na lisovaný materiál. Aby se dosáhlo, co nejlepší hustoty balíků je lis vybaven válci POWERTRACK , které začnou otáčet jádro balíku od samotného počátku lisování.

Profilovaný válec POWERTRACK



Rychlé a dokonalé formování balíků

Díky 14 ocelovým válcům s asymetrickým profilem je zajištěno spolehlivé a nepřetržité otáčení balíku. Válce z vysoce kvalitní oceli se skládají ze dvou překrývajících se polovin, které jsou navzájem pevně spojeny svárem. Výztužné kroužky uvnitř každého válce zvyšují pevnost.

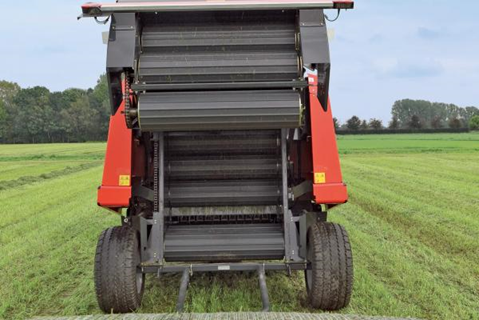

Válce lisovací komory



Jednoduchá a spolehlivá konstrukce pohonu

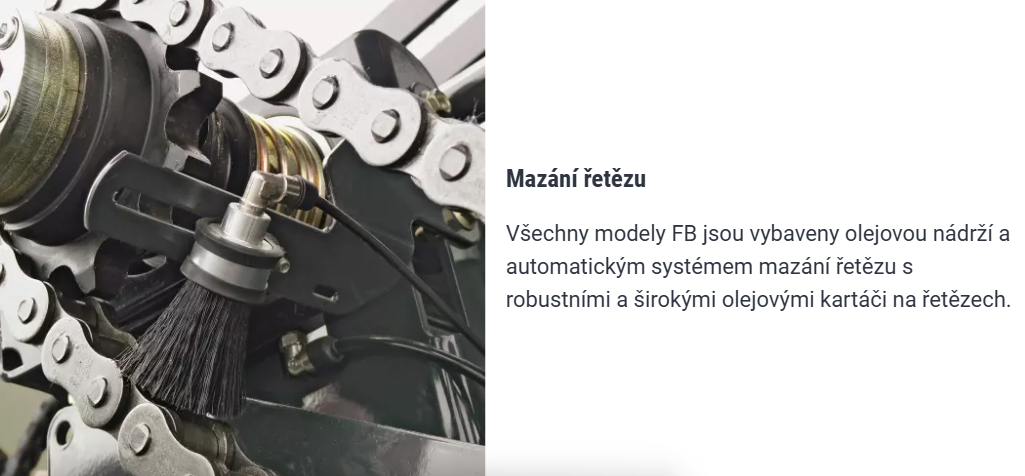

Lisy řady FB 3125 se vyznačují svoji snadnou obsluhou, údržbou a vysokou spolehlivostí.  Díky své konstrukci tak lis vyniká bezproblémovým vkládáním materiálu a pravidelně tvarovanými balíky. Každý válec je uložen v masivních ložiskách a je přišroubován k bočním stěnám lisovací komory, což zaručuje snadný přístup pro údržbu. U lisů řady FB 3125 je kloubová hřídel chráněna vačkovou spojkou. Dále jsou tyto lisy vybaveny centrálními mazacími místy a pro zvýšení životnosti řetězů můžou být lisy FB 3125 vybaveny automatickým systémem mazání řetězů.

Pohon lisu



Pevný tvar balíků

Jedním z posledních kroků pro vytvoření dokonalého balíku je vázání. Jedná se o jeden z nejdůležitějších kroků, protože díky vázání balík udržuje svůj tvar a je chráněn před povětrnostními vlivy. Vázací systém společnosti KUHN zaručuje spolehlivé a bezpečné vázání.

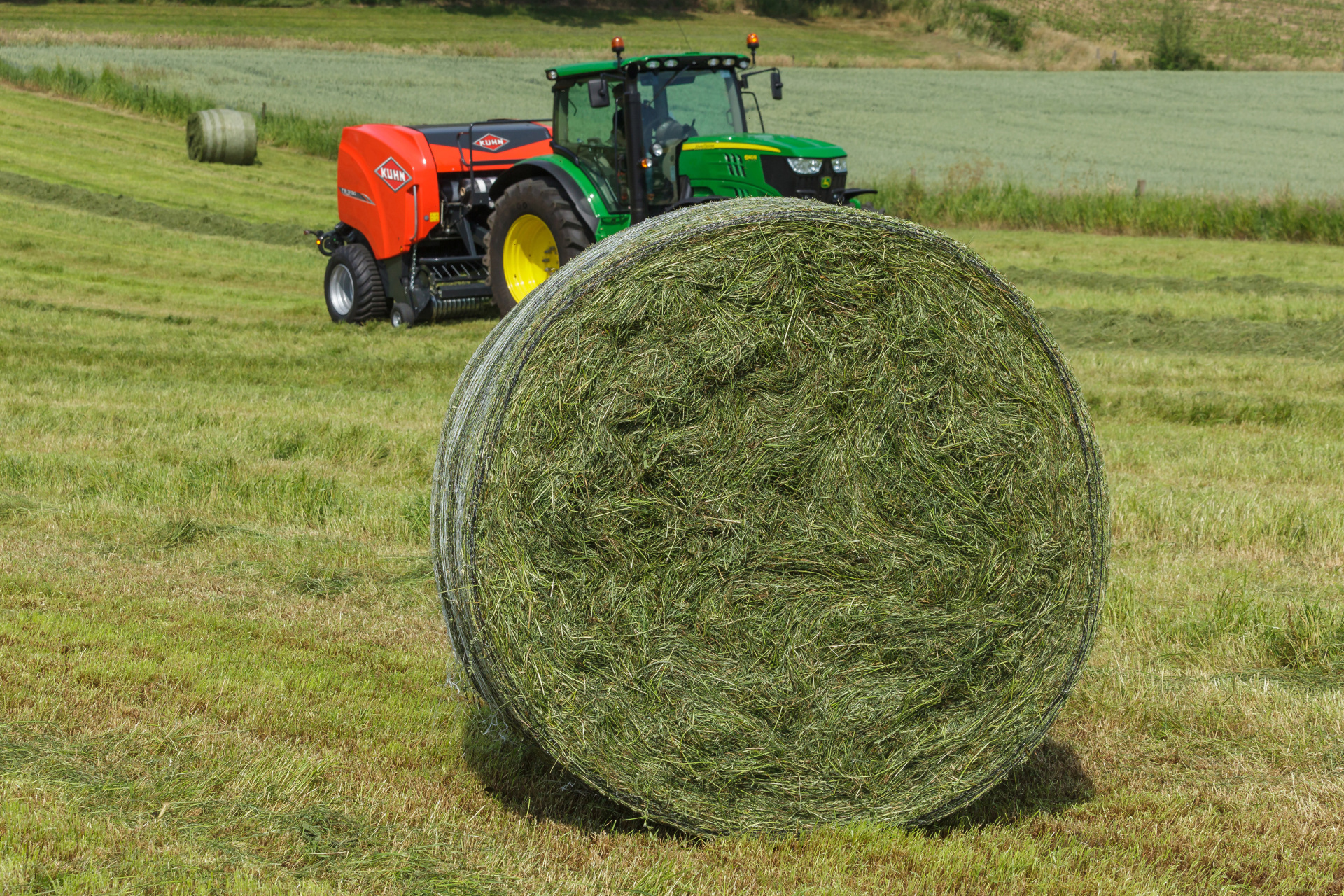

Zabalené balíky do sítě



Vázání do sítě

Další možností vázání na lisech FB 3125 je vázání do sítě. Systém vázání je umístěn v přední části stroje, takže ho lze sledovat ze sedadla traktoru. Výměna rolí sítě probíhá bezpečně a pohodlně ze země.

Vázání do sítě a provázku

Technická data

Typ	FB 3125
Průměr lisovací komory (cm)	125
Šířka lisovací komory (cm)	122
Typ lisovací komory	18 válců
Ovládání	VT 30
ISOBUS	-
Automatické mazání řetězů	Standardně
Centrální kostka s rozvodem pro mazání ložisek z jednoho místa	Standardně
Sběrač šířka (cm)	230
Počet řad prstů na sběrači	4

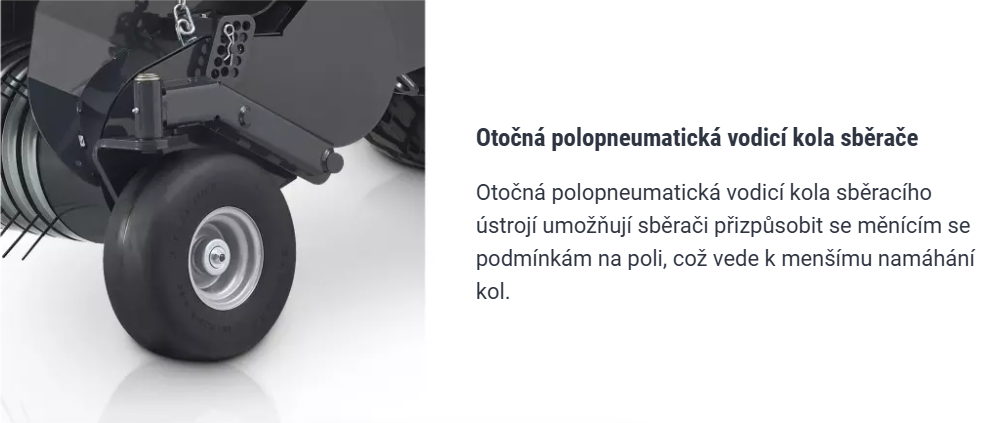

Pevná kopírovací kolečka sběrače	Standardně
Systém vkládání	S řezáním / bez řezání
Počet nožů	14
Délka nařezané hmoty (mm)	70
Typ vázání	Síť / provázek
Minimální příkon kW (HP)	55 (75)
Pneumatiky	380/55-17
Hmotnost (kg)	2950 - 3500
