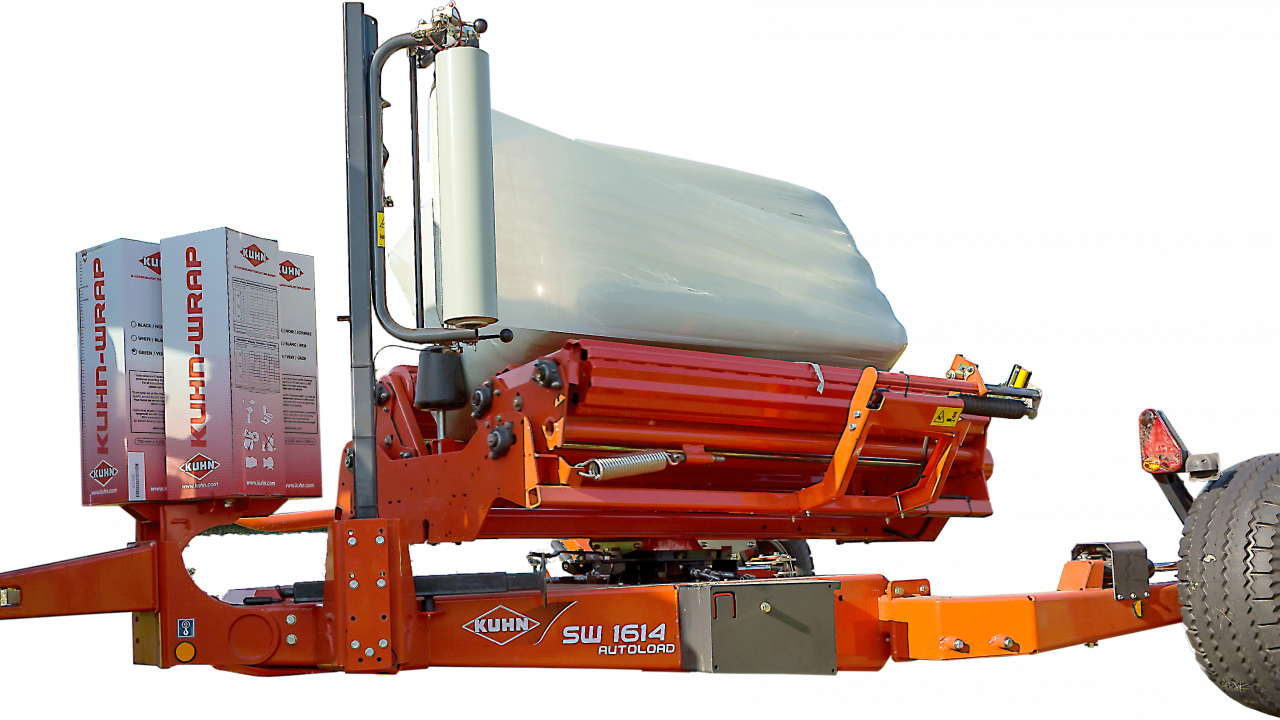

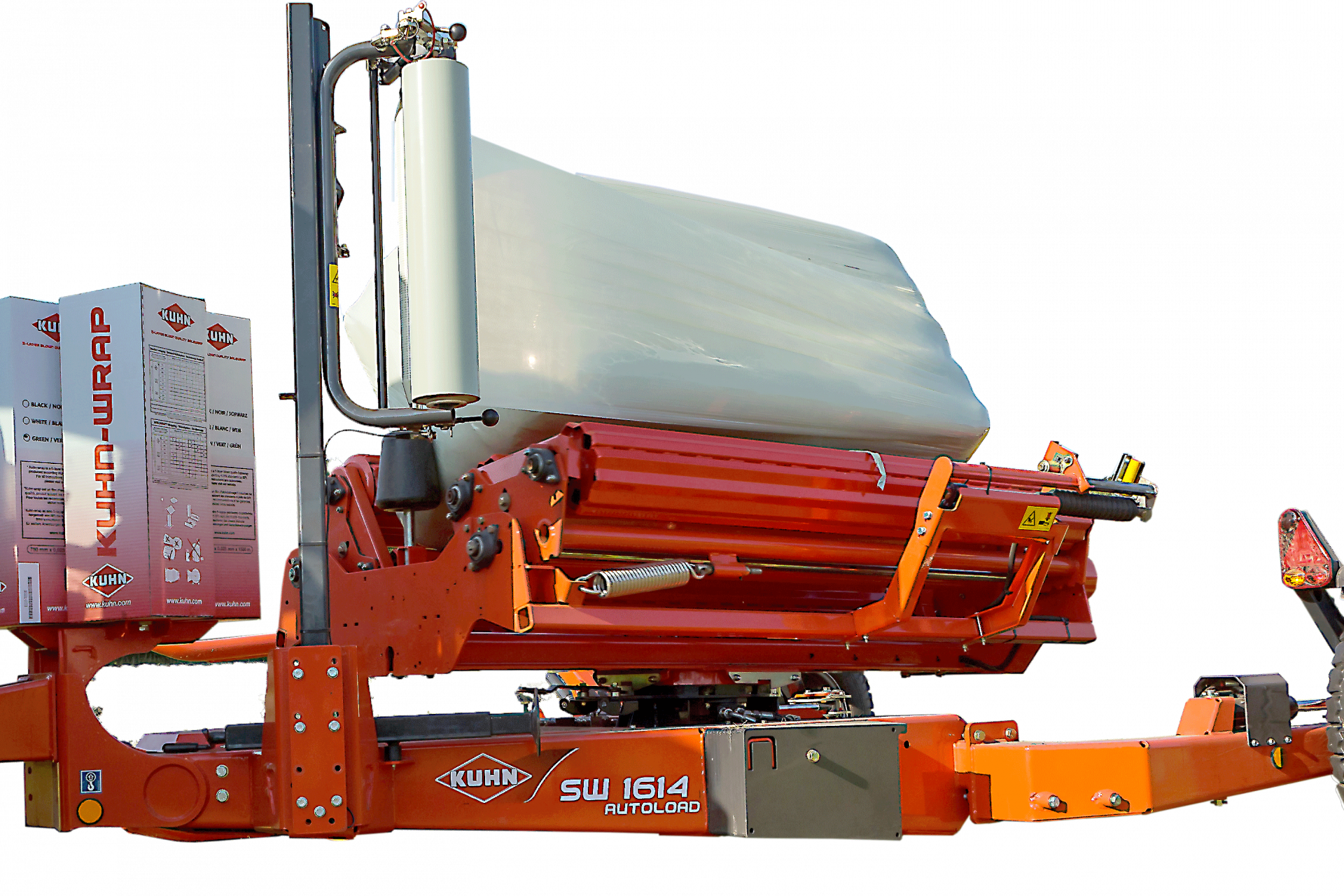

SW 1614

Jedná se to tažený model samonakládací baličky na válcovité a střední hranolovité balíky. Balička vyniká unikátní konstrukci s nízko položeným podvozkem a nastavitelným rozvorem kol, díky tomu je balička schopna bez problému balit balíky o hmotnosti až 800 kg (na přání 1000 kg). Hlavní velice masivní rám dosahuje světlé výšky pouhých 300 mm, díky tomu je tak těžiště velmi nízko a dochází tak k přenesení hmotnosti na traktor což zabraňuje pohybu oje nahoru a dolu a brání tak prokluzu kol traktoru při jízdě do kopce. Dalším prvkem zvyšující výkon baličky je funkce AUTOLOAD, kterou mohou být vybaveny modely ovládané počítačem.

Najít nejbližšího prodejce
SW 1614

Video

Balička KUHN SW 1614 dokáže zabalit balíky o rozměrech 80x70-90 cm a délce až 180 cm. Kulaté balíky do průměru 150 cm. Tyto stroje manipulují s balíky rovnoměrně pro přesné překrytí fólie a konzistentně a těsně zabalené balíky. Vybrat si můžete ze dvou různých systémů ovládání: manuálním a počítačem řízeným. Díky předpínacímu mechanismu, systému řezání fólie balicímu stolu a nízkoprofilové konstrukci jsou modely KUHN SW jednoduché, snadno použitelné, rychlé a efektivní.

Tato balička je vhodná pro provozy, kde je kladen důraz na vysokou výkonnost s ohledem na odpovídající kvalitu práce.

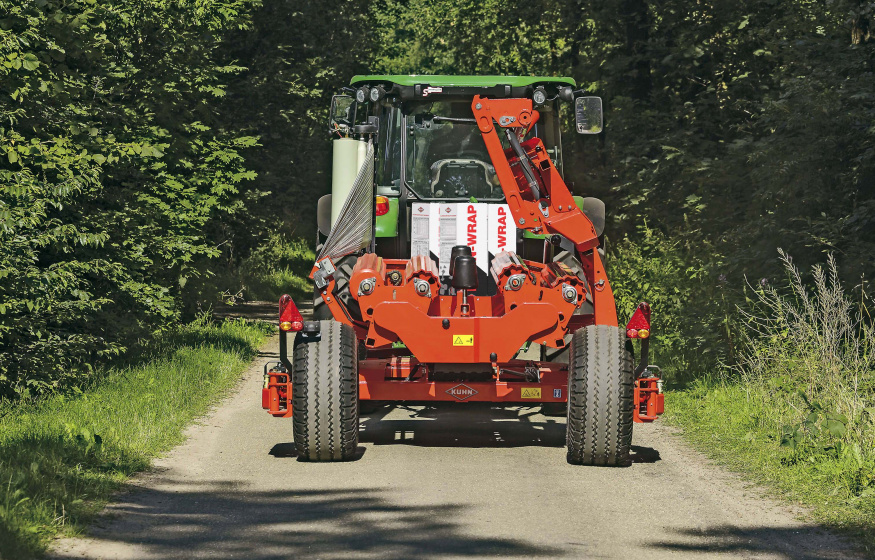

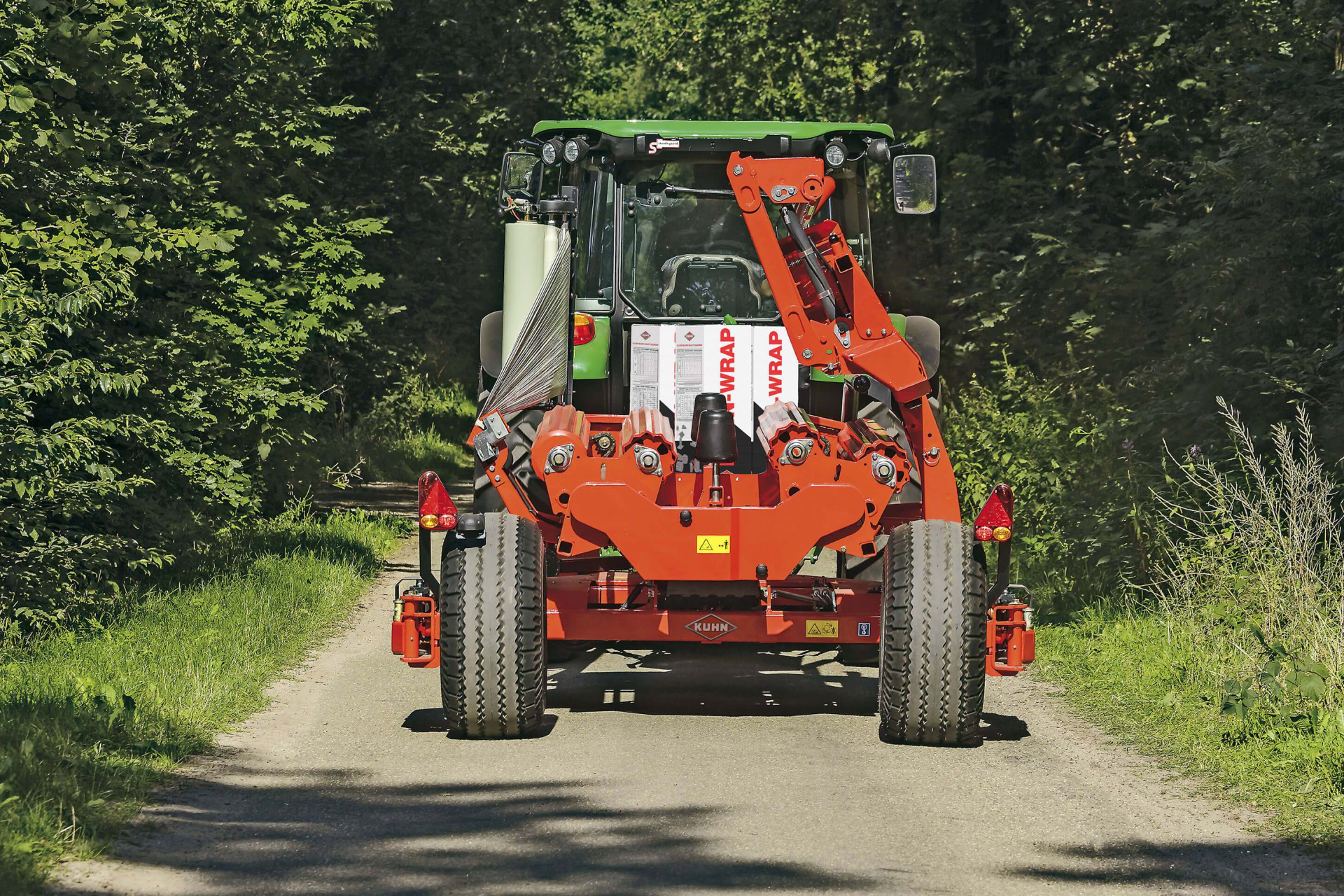

Automatické nakládací rameno zajišťuje jemné nakládání balíků za pohybu a za všech povětrnostních podmínek. Díky jedinečné nízkoprofilové konstrukci podvozku s širokým rozchodem kol lze během balení přepravovat druhý balík pro zvýšení celkové efektivity.

AUTOLOAD

Tato funkce umožňuje obsluze se plně soustředit jenom na řízení, protože proces balení zcela přebírá ovládací systém AUTOLOAD. Obsluha přijede k balíku, který je pomocí čidla detekován a spustí se automatizovaný proces balení. Obsluha takto může naložit i druhý balík, který bude uložen na nakládacím rameni, dokud se předchozí balík nezabalí. Výhodou tohoto systému také je, že obsluha při nakládání nebo vykládání nemusí zastavovat.

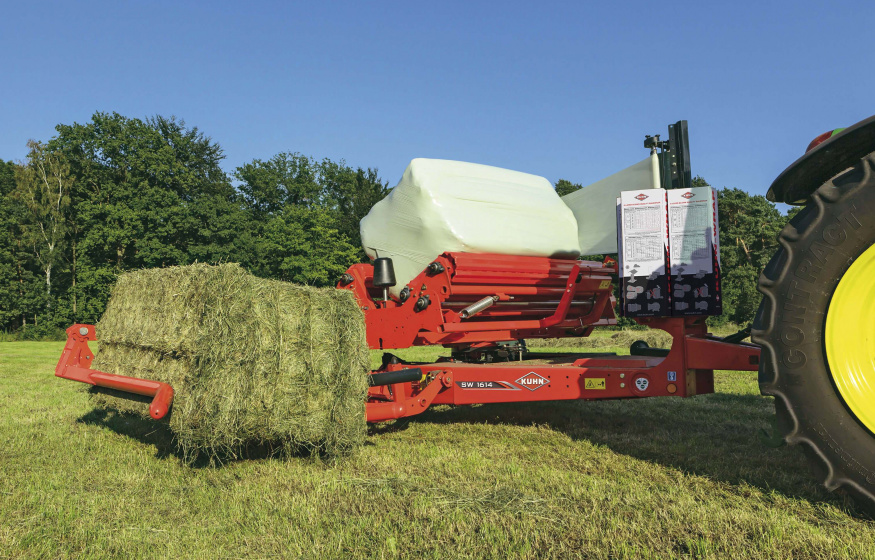

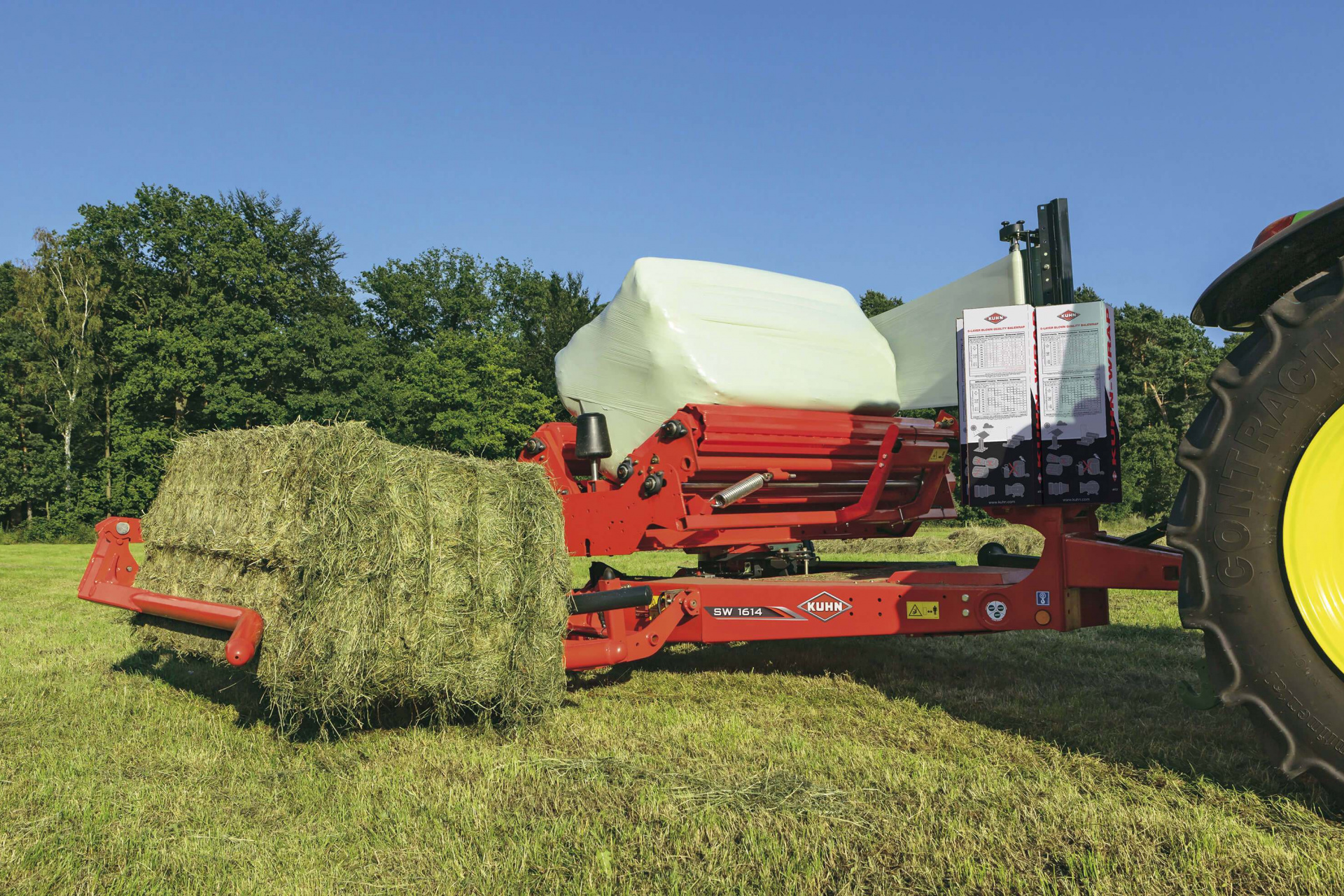

Nakládání druhého balíku během balení s funkcí AUTOLOAD



Technická data

Model M: Manuální ovládání pomocí bovdenů

Model C: Počítačové ovládání pomocí terminálu



Typ

SW 1614 M

SW 1614 C

Velikost hranatých balíků (šířka x výška x délka) (cm)

80 x 60 – 90 x 180

80 x 60 – 90 x 180

Velikost kulatých balíků (šířka x průměr) (cm)

120 – 150 x 100 - 150

120 – 150 x 100 - 150

Možnost balit i kulaté balíky

Standardně

Standardně

Maximální hmotnost balíků (kg)

800 (1000)

800 (1000)

Připojení

Závě dle specifikace

Závě dle specifikace

Nakládání

Nakládací rameno

Nakládací rameno

Balící stůl

2 páry poháněných válců

2 páry poháněných válců

Přeprava druhého balíku na nakládacím rameni

Standardně

Standardně

Ovládání stroje

3 páčkové bovdenové ovládání

Terminálem VT 30

Polo-automatický provoz pomocí počítadla balíků a ovinutí

Standardně

-

Automatický systém nakládání AUTOLOAD

-

Standarndě

Automatické zastavení na konci fólie/ při přetržení

-

Standardně

Dálkové ovládání stroje

-

Na přání

Balící fólie 750 mm

1 adaptér

1 adaptér

Předpětí fólie

Standardně 70 % (60 % na přání)

Standardně 70 % (60 % na přání)

Potřeba hydraulických okruhů

1 jednočinný a 1 volná zpátečka

1 jednočinný a 1 volná zpátečka

Průtok a tlak oleje

26 l/min při 150 bar

26 l/min při 150 bar

Hmotnost (kg)

1530

1530





Benefity

Vysokokapacitní balení

The square bale turntable wrappers are equipped with two pairs of steel rollers, with a ribbed profile.

Balicí stůl

Balička hranolovitých balíků je vybavena dvěma páry ocelových válců se žebrovaným profilem. Tato konstrukce vytváří hluboké a stabilní uložení pro balík. Zajišťuje tak maximální přilnavost balíku, rovnoměrné otáčení a správné překrytí fólie, bez ohledu na velikost balíku.

Dvě velké podpěrné kladky s kónickým tvarem poskytují dodatečnou boční stabilitu. S těmito baličkami zabalíte také válcové balíky.

Předepínače

Předepínací mechanismus je vyroben z hliníku a má kónický tvar, tak aby se zachovala optimální šířka fólie a snížilo se riziko jejího roztržení.

Speciální žebrovaný profil hliníkových válců udržuje vzduch a vodu mimo fólii. Umístění předepínacích válců umožňuje velmi snadnou výměnu fólie.

70% předepnutí dosahuje mechanismus s nízkou hlučností a zmenšenými nároky na údržbu. Volitelně lze dovybavit sadu pro předepínání 60%, které změní standardní předepínání na 60% a přizpůsobí se tak obtížným podmínkám.

Oba vnější konce hliníkových válečků jsou kuželovité, aby byla zachována optimální šířka fólie a sníženo riziko roztržení filmu.

Hydraulické řezání fólie s vysokou přilnavostí

Jakmile je nanesen požadovaný počet vrstev fólie, je fólie pevně přichycena a uříznuta. Řezací mechanismus hydraulicky ovládaný umožňuje nastavit řezný moment nezávisle na poloze sklápění stolu, což vede k nejkratší možné koncové struně. Má dlouhý zdvih, který pomáhá přizpůsobit různé délky balíků a zajišťuje pevné držení a čistý řez fólie v různých nejen povětrnostních podmínkách.

Hydraulická řezačka fólií s vysokou přilnavostí umožňuje nastavit řezný moment nezávisle na poloze sklápění stolu

Šetrné vyhazování balíků

Nízká výška stolu

Nízko uložený stůl zajišťuje šetrné vyhazování balíků

Nízko uložený stůl zajišťuje šetrné vykládání balíků, takže není potřeba aktivního tlumiče pádu. Nízká montážní výška také umožňuje snadnou výměnu rolí fólie.



Manuální nebo počítačové ovládání

Manuální ovládání

Manuální verze (M) se ovládá pomocí 2 lankových pák a je standardně dodávána s počítadlem balíků (KBC30) a automatickým zastavením "autostop". Počítadlo balíků a balení počítá vrstvy fólie a celkový počet zabalených balíků. Funkce autostop automaticky zastaví balicí stůl po ovinutí celkového počtu vrstev fólie. Tím se ručně ovládaná balička změní na poloautomaticky ovládanou baličku.

Ovládání počítačem

Pomocí VT30 ovládacího panelu. Intuitivní uživatelské rozhraní s rádiofrekvenčním ovládáním, čímž je operace balení automatická a bez potřeby další obsluhy.

Vybavení

VYBAVENÍ

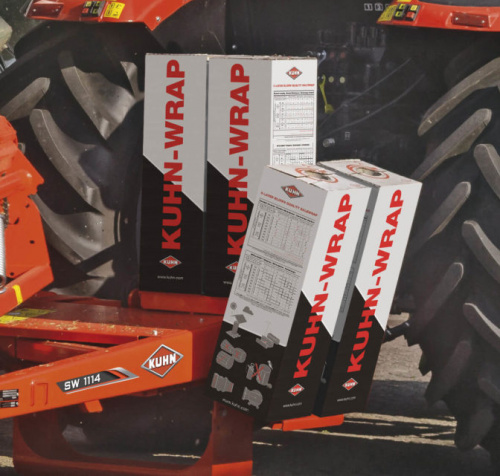

Zásobník na role fólie

Zásobník na role fólie

Zásobník na role fólie

Poskytuje pohodlné skladování pro 4 role.
