Nová generace velkých lisů SB od KUHN
S řadou SB uvádí KUHN na trh novou generaci velkých lisů na hranaté balíky. Lisy jsou konstruovány pro vysokou kapacitu a velkou hmotnost balíků při zachování komfortu obsluhy, čímž zvyšují efektivitu a ziskovost lisování. Robustní hnací ústrojí zajišťuje vysokou odolnost a spolehlivost stroje i v náročných provozních podmínkách.

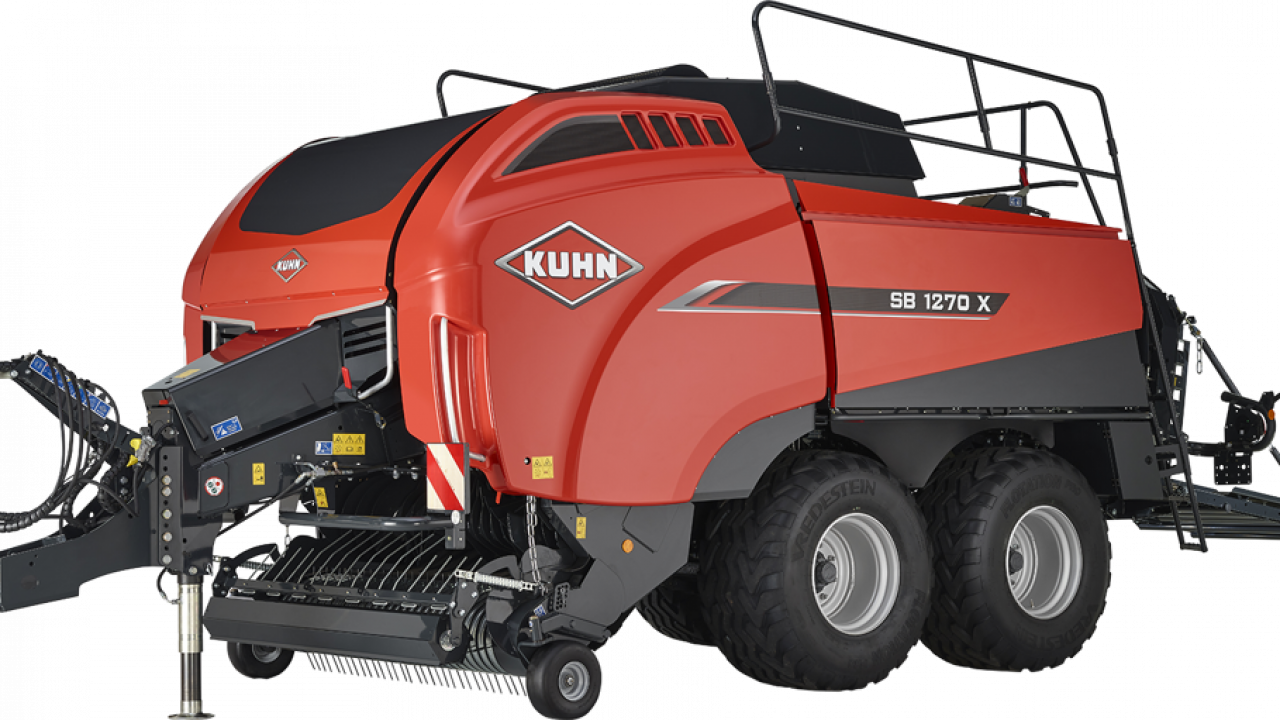

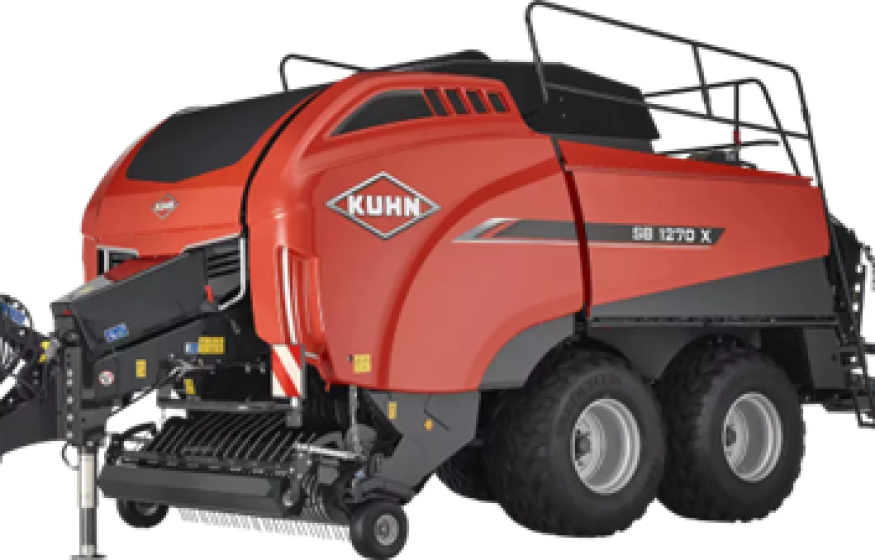

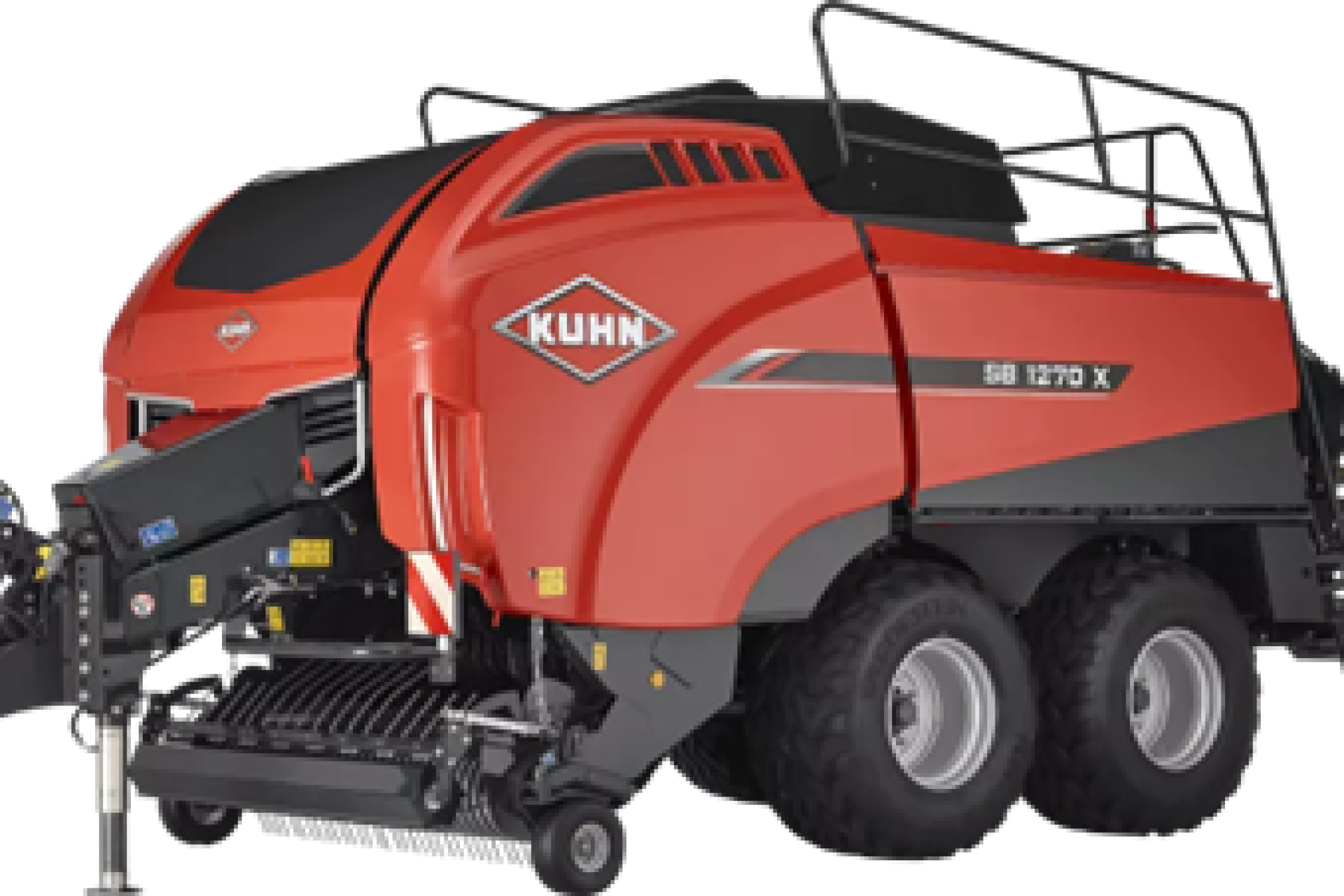

Model KUHN SB 1270 X umožňuje produkovat perfektně tvarované, tvrdé balíky o rozměrech 120 × 70 cm i v nejnáročnějším prostředí. Lis je standardně vybaven dvojitým uzlovacím systémem a výkonnějším hnacím ústrojím pro maximální provozní výkon. Díky tomu SB 1270 X dosahuje až o 10 % vyšší hustoty balíků a až o 15 % vyšší produktivity oproti standardním modelům 120 × 70 cm.

Lis dokáže spolehlivě zpracovat různé typy plodin, včetně siláže, sena, slámy, vojtěšky, kukuřičné slámy.

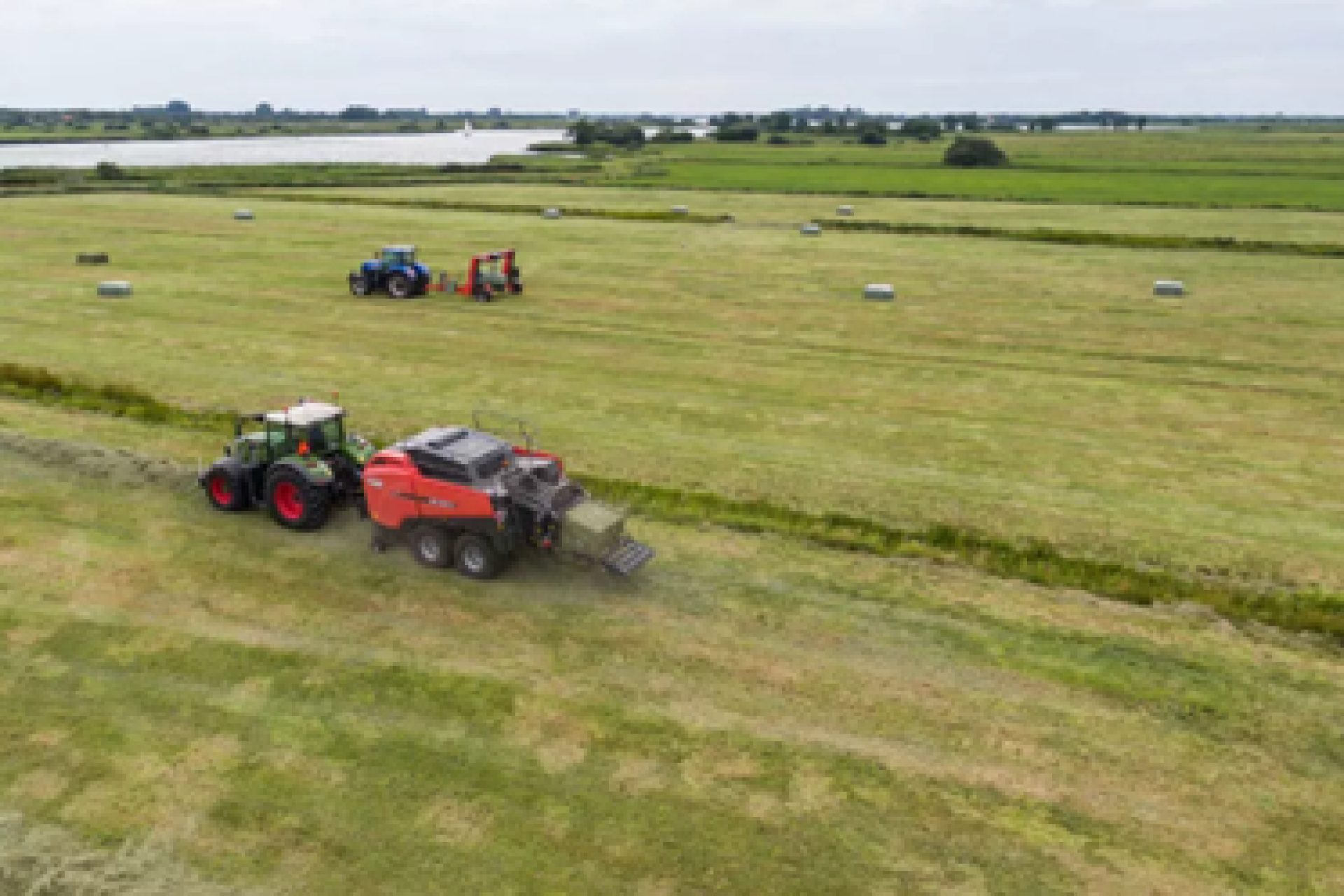

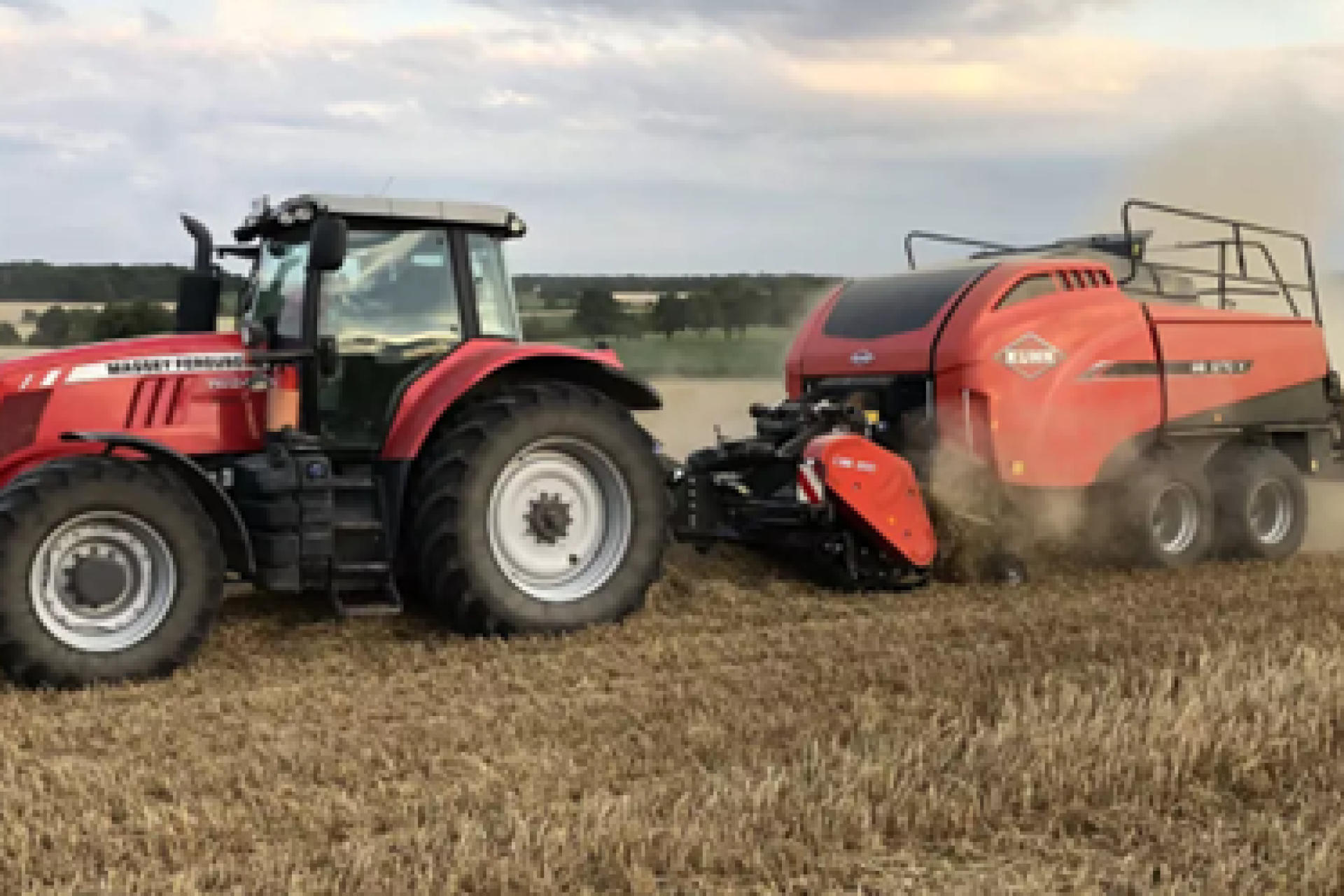

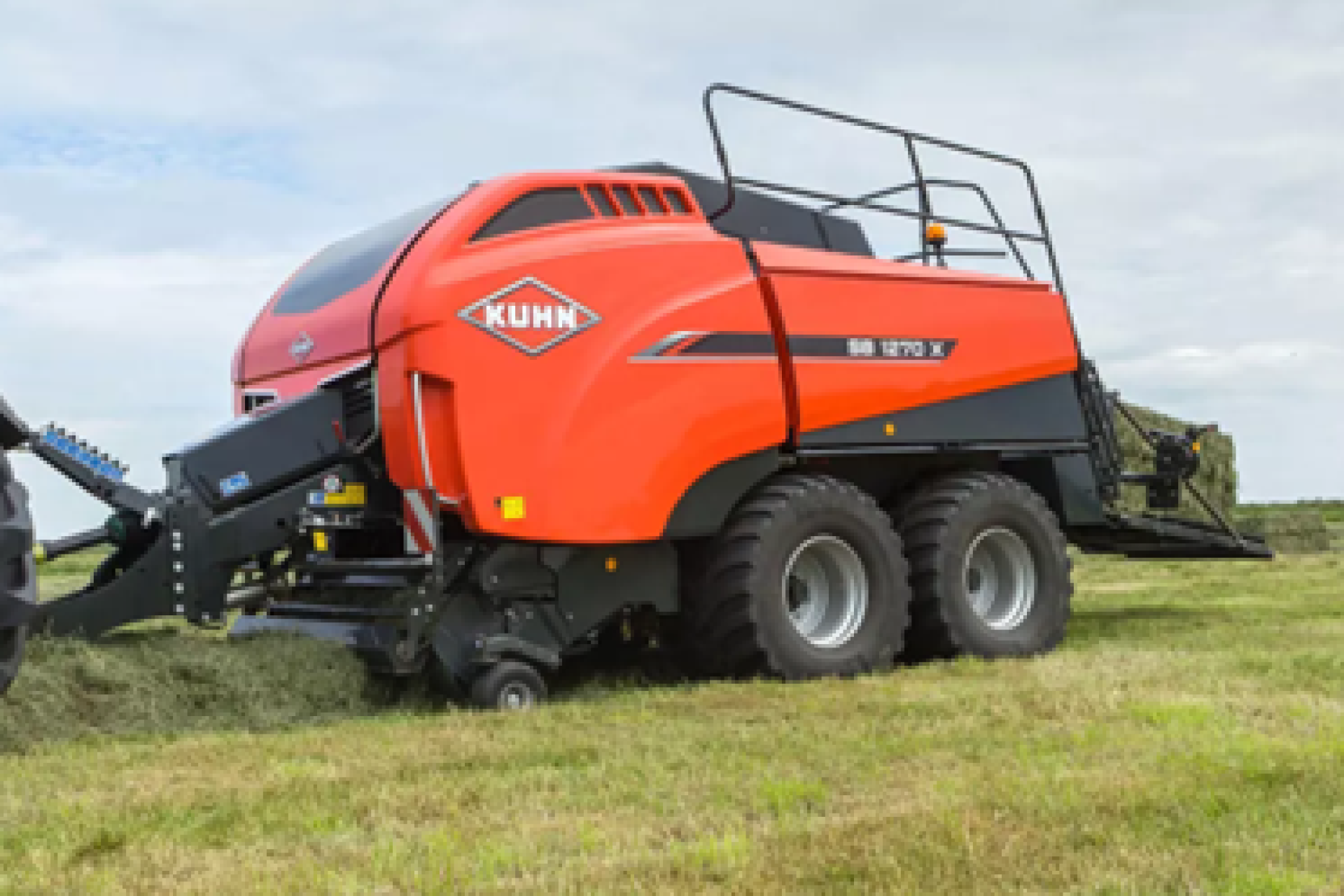

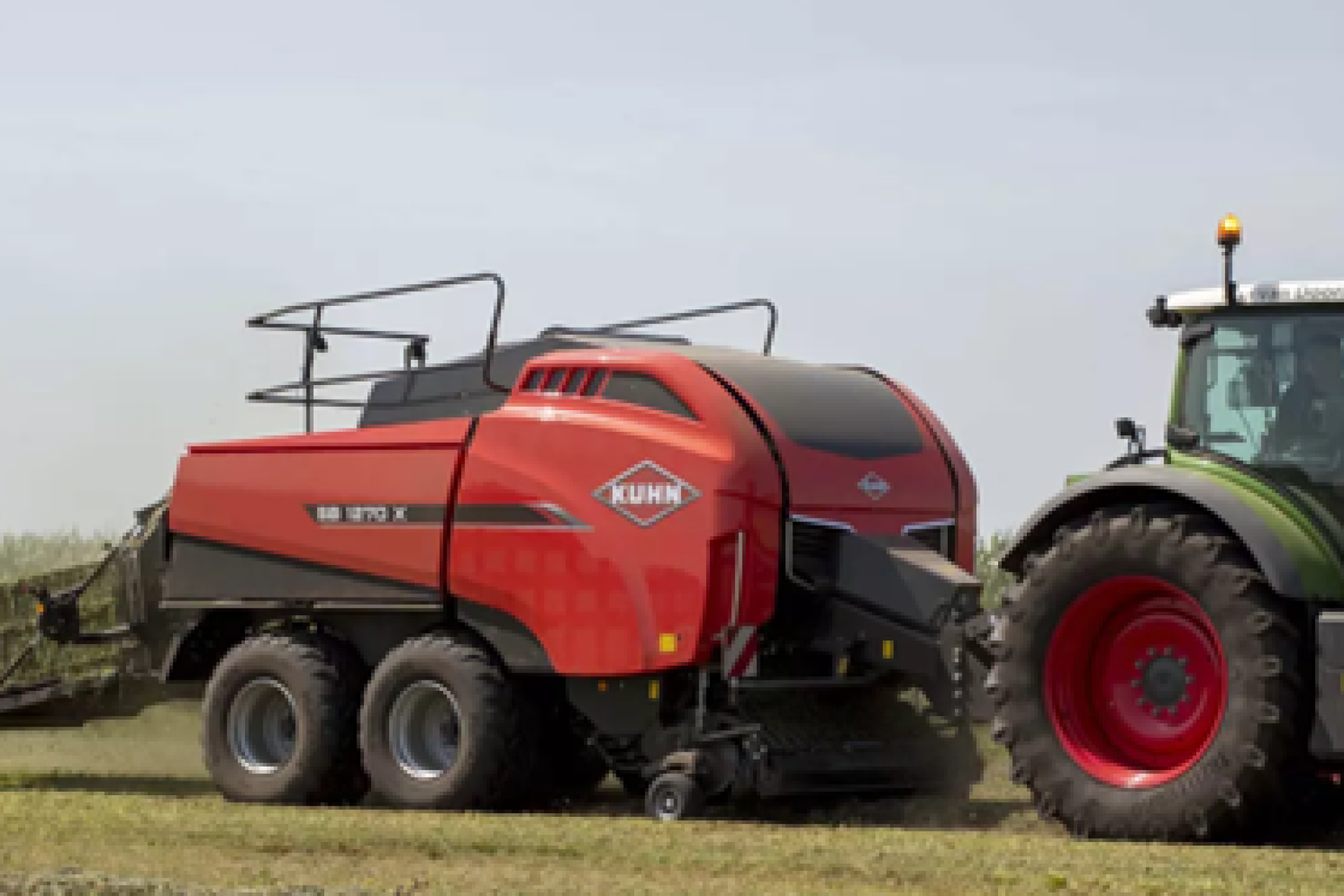

Lis SB 1270 X při práci

Benefity

Vysoce kvalitní balíky Výkon Odolnost a pohodlí

Konzistentní, husté, vysoce kvalitní balíky

Obrázek zvětšených dílů na SB 1270 X

X jako hustota balíků – „eXtra“
Model SB 1270 X nabízí až o 10 % vyšší hustotu balíků oproti standardním lisům 120 × 70 cm. Toto zvýšení hustoty je dosaženo díky několika technickým vylepšením:

Extra silná hlavní převodovka pro spolehlivý přenos výkonu i při vysokém zatížení
Robustnější konstrukce hlavního rámu a lisovacího kanálu pro zvýšenou pevnost a odolnost
Větší rozměry válců lisovacích kanálů pro efektivnější stlačení materiálu

Díky těmto inovacím SB 1270 X produkuje dokonale tvarované, husté balíky, které zvyšují kvalitu krmiva a zefektivňují skladování i přepravu.

Dokonalá rovnováha mezi kapacitou a hustotou
Patentovaný systém regulace točivého momentu KUHN u všech lisovacích kanálů SB 120 cm zajišťuje optimální rovnováhu mezi vysokou kapacitou a maximální hustotou balíků.

Systém využívá zátěžové kolíky pístnice, které měří sílu působící na píst, a úhlový senzor sledující úhel kliky. Během celého pracovního cyklu pístu se vypočítává přesný točivý moment, což umožňuje provoz stroje na špičkový výkon a současně dosáhnout vysoké hustoty balíků.

Výsledek? Vyšší efektivita přepravy a manipulace s balíky a konzistentní kvalita krmiva.

Systém regulace točivého momentu zajišťuje dokonalou rovnováhu mezi kapacitou a hustotou.

Lisovací komora
Lisovací komora SB 1270 X s délkou 3,4 m poskytuje dostatek prostoru pro vytvoření perfektně tvarovaného balíku. Kombinace agresivních držáků a speciálně tvarovaných tlakových dveří zajišťuje efektivní zhutnění materiálu při šetrném rozpínání balíku.

S 46 zdvihy pístu za minutu dosahuje komora vysoké hutnicí kapacity. Píst je veden čtyřmi velkými válečky o průměru 125 mm, což zajišťuje dlouhou životnost a spolehlivý chod stroje.

S 3,4 m dlouhou lisovací komorou SB je dostatek místa pro vytvoření dokonalého balíku.

POWER DENSITY – řešení KUHN
Konzistentně tvarované balíky přinášejí více než jen estetický vzhled. Hustý a rovnoměrně plněný balík znamená kvalitu v každé formě. Hranaté balíky se snadno manipulují, dobře se stohují a během přepravy jsou stabilnější než nepravidelné balíky. Dokonale hranatý tvar snižuje riziko zachycení vzduchu při balení, což podporuje konzervaci a zajišťuje lepší kvalitu krmiva.

Systém KUHN POWER DENSITY využívá vidlici s jedním podavačem, která kombinuje dvě funkce do jednoho mechanismu – aktivní plnění předkomory a předlisování. Tento jednoduchý a efektivní systém zajišťuje rovnoměrně plněné vločky a těžké balíky s přesnými hranami, a to bez ohledu na stav pokosu. Odpadá složitost nepotřebných komponent a snižují se náklady na údržbu.

Jak to funguje?

INTEGRAL ROTOR aktivně přivádí porost do předkomory.
Vidlice podavače (modrá) zajišťuje aktivní plnění předkomory.
Jednočinná vidlice pokračuje ve tvarování vloček balíku, dokud měřicí deska (červená) nedosáhne předem stanovené síly.
Jakmile je měřicí deska zatlačena zpět, vidlice provede druhý pohyb, který vyprazdňuje předkomoru a dokonale vytvořenou vločku posune do lisovací komory.

Předkomorový systém zajišťuje konzistentní plnění balíků a výsledkem jsou těžké balíky s hranatými hranami.

SYSTÉM DVOJITÝCH UZLŮ
Lis SB 1270 X je vybaven spolehlivým systémem dvojitých uzlů, který zajišťuje pevné a bezpečné balení bez nadměrného napětí na motouzech. Při lisování se k balíku přivádí horní (modrý) a spodní (červený) motouz, které nekloužou po balíku, čímž se eliminuje pnutí během tvorby uzlů.

Průběh uzlování:

První uzel – Jakmile balík dosáhne požadované délky, aktivují se jehly (šedé), které se pohybují směrem nahoru k uzlovači. Balík je zakončen prvním uzlem.
Druhý uzel – Po dokončení prvního uzlu se horní a spodní motouz opět spojí, čímž vzniká druhý uzel. Tento krok probíhá bez namáhání motouzu, což zvyšuje spolehlivost a kvalitu balení.

Celý proces je monitorován z terminálu lisu, který řidiči poskytuje informace o napětí motouzu během lisovacího cyklu. V případě anomálie systém spustí alarm, umožňující rychlý zásah a minimalizaci prostojů.

Pro optimální výkon a spolehlivé čištění uzlovačů v náročných a prašných podmínkách jsou standardně instalovány dva masivní hydraulicky poháněné turboventilátory.

Systém dvojitých uzlů

Optimální příjem plodin pro splnění vašich potřeb

Se šířkou sběrného ústrojí 230 cm je lis schopen pracovat ve všech řádcích

OPTIMÁLNÍ SBĚR PLODINY

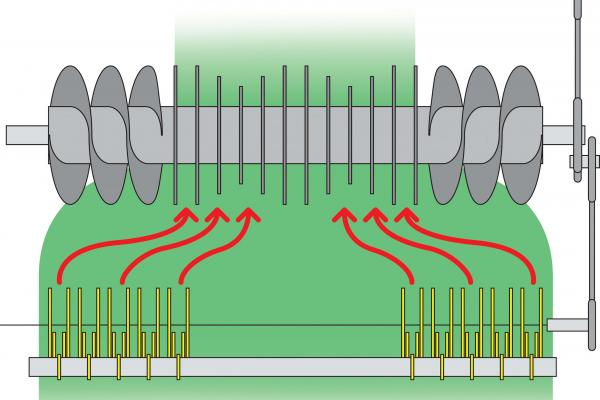

Jedinečná konstrukce sběrače v kombinaci s vysokým točivým momentem INTEGRÁLNÍHO ROTORU a hnacího ústrojí vidlice zajišťuje vysoký sací výkon při maximální ochraně plodiny. Sběrací ústrojí SB 1270 X využívá 2,30 m široký vačkový sledovací systém s minimálně pěti hroty, což umožňuje provoz při nižších rychlostech a zajišťuje precizní sběr a rovnoměrné dávkování materiálu.

Pro optimální přizpůsobení konkrétním podmínkám je k dispozici výběr dvou patentovaných INTEGRÁLNÍCH ROTORŮ:

OPTIFEED – neřezný rotor pro šetrný sběr
OMNICUT 23 – řezací rotor s 23 noži pro zkrácenou délku řezu a intenzivnější řezání

Tato kombinace zaručuje maximální univerzálnost a spolehlivý výkon ve všech typech plodin a při různých podmínkách na poli.

TECHNOLOGIE INTEGRAL ROTOR
Technologie INTEGRAL ROTOR je k dispozici u všech lisů na hranaté balíky KUHN, konkrétně u modelů OPTIFEED a OMNICUT. Tento jednoduchý, bezúdržbový systém nasávání zajišťuje vysokou kapacitu i v náročných podmínkách. Krátká vzdálenost mezi rotorem a sběracími prsty udržuje konzistentní tok plodiny, zatímco nuceně přiváděné sání umožňuje vyšší pracovní rychlost, což zvyšuje produktivitu a minimalizuje poškození materiálu.

Rotorové prsty jsou vyrobeny z odolného materiálu Hardox®, který kombinuje extrémní tvrdost a houževnatost, a zajišťuje tak dlouhou životnost i v abrazivních podmínkách.

Všechny lisy KUHN, řezací i neřezací verze, jsou vybaveny systémem INTEGRAL ROTOR.

BEZ ŘEZÁNÍ: ROTOR OPTIFEED A OPTIFEED
Rotor OPTIFEED o průměru 48 cm kombinuje prsty z otěruvzdorného plechu Hardox® s funkcí šneku na jedné hřídeli. Tato konstrukce vyrovnává řádek a rovnoměrně rozprostírá plodinu, což zajišťuje konzistentní tvorbu balíků při každém průchodu. Pokud není požadováno řezání plodiny, systém OPTIFEED poskytuje kontrolovaný a stabilní tok materiálu do předkomory, přičemž rotor dodává stroji dodatečnou úroveň ochrany plodiny.

Rotor OPTIFEED pro biomasu o průměru 60 cm využívá všechny výhody standardního rotoru OPTIFEED a je vybaven šroubovatelnými prsty z otěruvzdorného plechu Hardox®, které zajišťují vysokou odolnost a snadnou výměnu. Tyto rotorové prsty jsou speciálně navrženy pro agresivní energetické plodiny.

Konstrukce rotoru OPTIFEED o průměru 48 cm, kde jsou prsty rotoru a funkce šneku kombinovány na jedné hřídeli

ROTOR S ELEKTRICKÝM PODÁVÁNÍM – POWER FEED ROLLER
Ať už lisujete suchou slámu, seno nebo mokrou siláž, poháněný rotor Power Feed Roller zvyšuje kapacitu vkládání a zajišťuje rovnoměrný tok plodiny k sacímu rotoru. Tento válec aktivně sleduje výšku řádku, mírně stlačuje a rovnoměrně rozprostírá materiál při vstupu do rotoru.

Výhody v praxi:

Vyhlazuje nekonzistence toku materiálu a zamezuje špičkovému zatížení v sacím systému
Zajišťuje hladký a plynulý příjem plodiny, snižuje spotřebu energie a opotřebení stroje
Poskytuje bezkonkurenční celkovou kapacitu a vynikající vedení plodin při různých typech plodin a velikostech řádků

KUHN POWER FEED ROLLER je poháněný žací válec, který umožňuje rovnoměrný tok materiálu

ŘEZÁNÍ – NOŽE OMNICUT 23 (OC 23)
Rotor OMNICUT 23 je navržen pro modely lisovacích kanálů o šířce 120 cm a poskytuje délku řezu 45 mm. S průměrem rotoru 60 cm dokáže zpracovat každý řádek před lisem, a to konzistentně a bez přerušení.

Nože jsou individuálně chráněny hydraulicky, což zajišťuje dokonalou kvalitu řezu bez ohledu na pracovní rychlost a typ plodiny. Konfigurace skupin nožů se ovládá přímo z kabiny traktoru přes terminál – obsluha si může vybrat mezi nastavením 0, 11, 12 nebo 23 nožů.

Šroubovatelné prsty rotoru z otěruvzdorného plechu Hardox® umožňují snadnou výměnu a spolu s kazetovým systémem pro rychlou výměnu nožů zajišťují nejen kvalitu řezu, ale i komfort a efektivitu práce řidiče.

Rotor OMNICUT s 23 noži (OC 23) nabízí délku řezu 45 mm

Extrémní robustnost, odolnost a uživatelský komfort

Převodovky a hřídele zajišťují dokonale synchronizovaný stroj se snadnou údržbou.

TĚŽKÉ HNACÍ ÚSTROJÍ
Vysoce spolehlivé hnací ústrojí umožňuje provoz stroje na maximální výkon při zachování bezpečného chodu vkládacího systému. Synchronizovaný pohon klíčových komponent je zajištěn převodovkami a hřídelemi, což garantuje hladký a přesný chod stroje se snadnou údržbou.

Výkonné hnací ústrojí je vybaveno samočinně resetovatelnými vačkovými spojkami, které chrání stroj před přetížením. Díky nim lze stroj provozovat na plný výkon bez nutnosti časově náročné výměny střižných šroubů. Jednoduché a přehledné uspořádání hnacího ústrojí s minimem pohyblivých částí usnadňuje údržbu a zajišťuje dlouhou životnost stroje.

OKAMŽITÁ OCHRANA
Pro maximální výkon stroje je nezbytný spolehlivý systém ochrany. Všechny klíčové sací komponenty velkých lisů na hranaté balíky KUHN jsou vybaveny vačkovými spojkami, které poskytují non-stop bezpečnostní ochranu.

V případě přetížení lze stroj odblokovat přímo ze sedadla obsluhy. Sběrací ústrojí, INTEGRÁLNÍ ROTOR, hlavní pohon a podávací vidlice jsou chráněny vačkovými omezovači točivého momentu, které se automaticky aktivují při přetížení. Jakmile dojde k aktivaci, spojka přeruší chod sání a stroj se bezpečně zastaví. Po snížení otáček vývodového hřídele se spojka automaticky znovu sepne a umožní plynulý provoz.

Všechny hlavní sací komponenty velkých lisů na hranaté balíky KUHN jsou vybaveny vačkovou spojkou.

OPTIMÁLNÍ KOMFORT ŘIDIČE
Pro maximální výkon a bezpečnost je stroj vybaven spolehlivým systémem ochrany. Klíčové sací komponenty velkých lisů na hranaté balíky KUHN, včetně INTEGRÁLNÍHO ROTORU a podávacích vidlic, jsou chráněny vačkovými spojkami a vačkovými omezovači točivého momentu.

V případě přetížení systém automaticky zastaví sání a ochrání stroj. Po snížení otáček vývodového hřídele se spojka znovu sepne a umožní plynulý návrat k provozu. Díky tomuto řešení lze stroj používat na maximální výkon bez časově náročné výměny střižných šroubů, což zajišťuje vyšší komfort obsluhy a efektivitu práce.

Těžký setrvačník o hmotnosti 485 kg nabízí maximální jízdní komfort.

CHYTRÝ DESIGN PRO VĚTŠÍ POHODLÍ UŽIVATELE
Konstrukce stroje umožňuje snadný přístup do jeho vnitřních částí pro každodenní kontrolu a údržbu. Bezpečnost obsluhy zajišťuje uzlovací plošina vybavená pevnými schody a bezpečnostním zábradlím. Zábradlí lze snadno sklopit, což umožňuje snížit výšku stroje během přepravy.

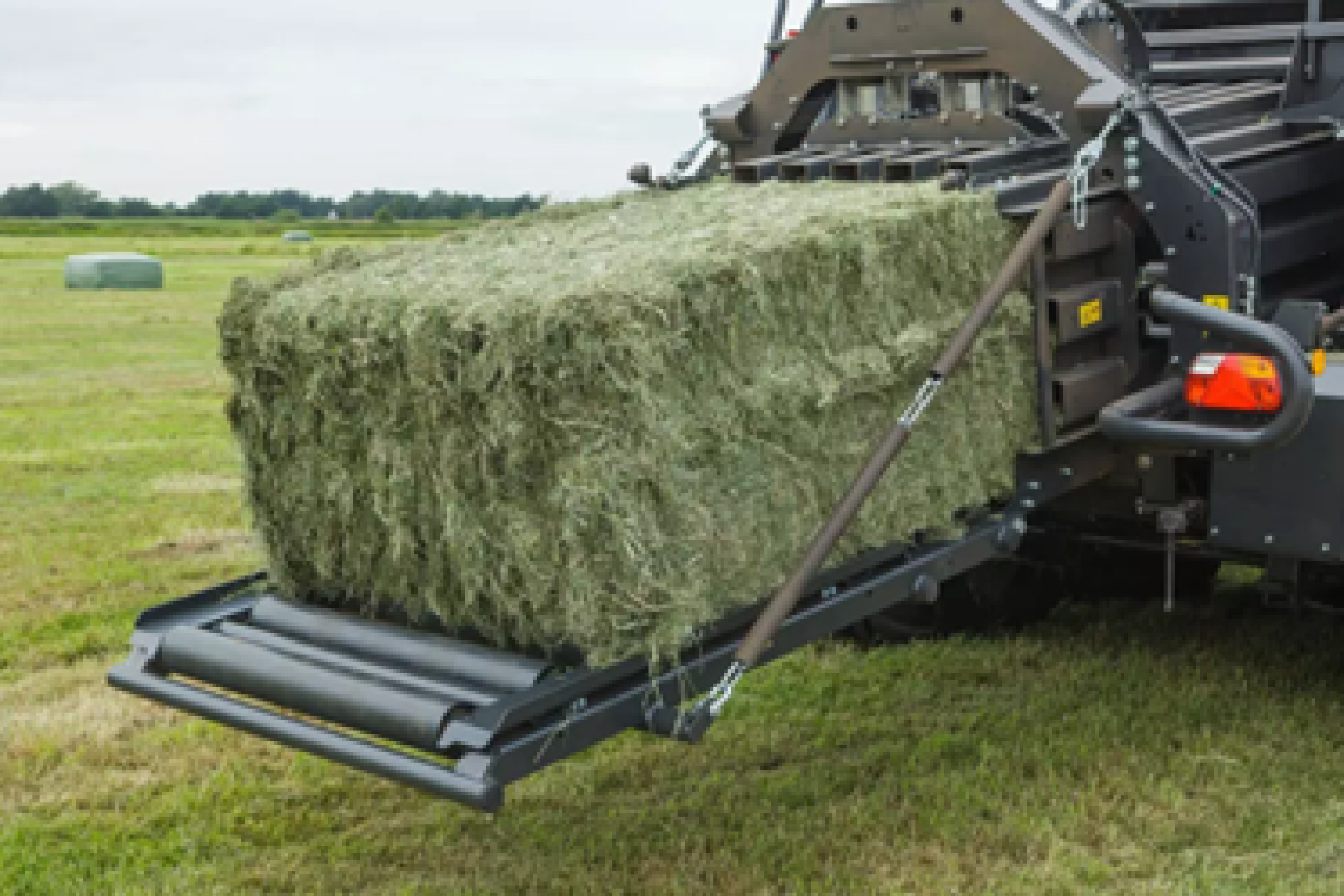

Řidič také ocení komfort díky těžkému setrvačníku, hydraulice Load Sensing a systému regulace točivého momentu. Hydraulický systém Load Sensing umožňuje automatické zamykání náprav, ovládání nožů, válečkový skluz a vyhazování balíků. Pokud je stroj používán s traktorem bez hydrauliky Load Sensing, lze systém snadno přepnout na provoz s otevřeným středem, čímž je zajištěna maximální flexibilita a komfort obsluhy.

Konstrukce nabízí perfektní přístupnost a bezpečnost pro obsluhu.
