Řada GF 13003 T



Řada GF 1012 T nabízí dva modely obracečů s 8 a 10 rotory a s pracovním záběrem 8,70 až 10,80 m. Díky systému HLC (Headland lift Control) nejsou pro tyto obraceče žádným problémem nepravidelné pozemky. Obsluha jednoduše aktivuje ventil, který zvedne rotory za méně než 5 vteřin do výšky 50 cm.

Mimo to jsou obraceče GF 1012 T vybaveny všemi prvky, které po celá desetiletí přispívají k velkému úspěchu obracečů KUHN, a to jak z hlediska výkonnosti, kompaktnosti a kvality obracení píce.



Rychlé a snadné manévrování

Díky systému HLC (Headland lift Control) dosahují obraceče výšky zdvihu pod středovými rotory 50 cm za méně než 5 vteřin. Tento systém pro zvedání rotorů na souvrati zajišťuje ostatečný zdvih jak středových tak hlavně krajních rotorů, které zvedá ještě výš než ty středové.

S tímto systémem se budete při práci cítit sebejistěji a budete dosahovat vyššího výkonu díky dobré obratnosti stroje:

• S obracečem je možné couvat.
• Snadné a rychlé otáčení na souvrati.
• Velká světlá výška umožňuje přejíždět řadu překážek, aniž by bylo nutné obraceč skládat.
• Velká světlá výška pod rotory umožňuje přejíždět i větší řádky píce.

Systém přizvedání rotorů HLC (Headland lift Control)



Kompaktní pro větší bezpečnost na silnici

Tyto obraceče patří se svými přepravními rozměry mezi nejkompaktnější na trhu. Modely řady GF 1012 T splňují povolené přepravní rozměry: šířka obou modelů je 3 m a výška u modelu GF 8712 je 3,15 m a u GF 10812 je 3,30 m. To usnadňuje manévrovatelnost a jízdu po silnici.

Tříbodový závěs a ideálně umístěná přepravní kola zajišťují optimální přenos hmotnosti stroje na traktor při zvedání rotorů, během přejíždění řádků nebo při skládání a rozkládání.

Široká přepravní kola (300mm) jsou umístěna blízko k traktoru, aby obraceč co nejlépe kopíroval stopu traktoru. Díky tomu tyto obraceče při zatáčení velmi rychle reagují, což má pozitivní vliv na řízení.

Přepravní poloha



DIGIDRIVE – revoluční koncept pohonu

Když společnost KUHN vynalezla tento koncept pohonu, vstoupilo obracení do nové éry. Najednou bylo možné pohánět velké množství rotorů a skládat je do neuvěřitelně kompaktních rozměrů. To vše bylo možné díky bezúdržbovému systému pohonu DIGIDRIVE. Od uvedení prstové spojky pohonu už uplynulo více než dvacet let a po celém světě byla tato prstová spojka použita k pohonu více než milionu rotorů. Prstová spojka DIGIDRIVE je vyrobena z oceli s povrchovou úpravou zaručující bezúdržbový a spolehlivý provoz.

Prstová spojka DIGIDRIVE



Převodovky rotorů pro maximální životnost

Uložení hřídele zajišťují dvouřadá kuličková ložiska o velkém průměru a s kosoúhlým stykem. Díky dvojitému těsnění je zabráněno jakémukoliv úniku maziva a vniknutí nečistot. Upevnění převodovky k obdélníkovému rámu je pomocí konzole se dvěma průběžnými šrouby. Tyto převodovky mají počet mazacích míst snížen na minimum. Je zde potřeba mazat jen několik kloubových spojů. To znamená, že strávíte méně času údržbou a více času prací na poli.

Převodovka rotoru

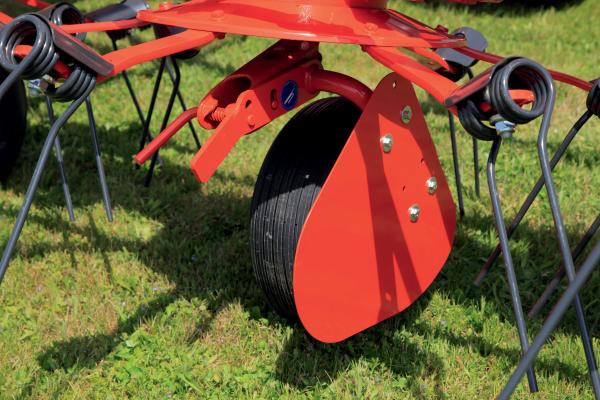

Deflektor pro čistá kola

Obracení mladé píce bohaté na cukry nebo staré dlouhé píce může být velmi náročné a často dochází k namotávání stébel na opěrná kolečka. Čištění a údržba pak zabere spoustu času. Proto mají modely řady GF 1012 T opěrná kolečka osazená deflektorem ve standardní výbavě!

Deflektor kola rotoru



Urychlete sušení píce

Odborníci se shodují, že malé rotory zlepšují kvalitu píce. Podle Německé zemědělské komory Weser Ems zrychlují dobu sušení o 33 %. Odborníci z DLG (Agricultural techniques organisation) tvrdí, že malé rotory zajišťují úplné obrácení a rovnoměrné rozložení píce.

Uživatelé, kteří používají tyto obraceče se shodují, že by se bez těchto obracečů už neobešly. Pro zemědělce, kteří chtějí sklízet prvotřídní krmivo, mají malé roty několik výhod:

• Pracují se širokým úhlem záběru při obracení plodiny
• Zaručují rychlé a rovnoměrné sušení
• Píce je zcela otočena
• Je dosaženo velmi rovnoměrného rozhození
• Velmi dobré kopírování terénu
• Připojení blízko k traktoru pro nízké požadavky při zvedání
• Nízké nároky na příkon

Malé rotory s průměrem 1,5 m velmi dobře otáčí píci. Individuální zavěšení, stejná rozteč a asymetrické prsty jsou zárukou kvalitního obracení dlouhé i krátké píce, a to i na nerovném terénu. Sklon rotorů lze nastavit během dvou minut bez použití nářadí.

Při testu DLG zaujal obraceč KUHN GF 10808 T komisaře mimo jiné vysokou kvalitou obracení a rozhazování travní senáže a sena. Výsledek hodnocení viz níže.



Výsledek testu DLG

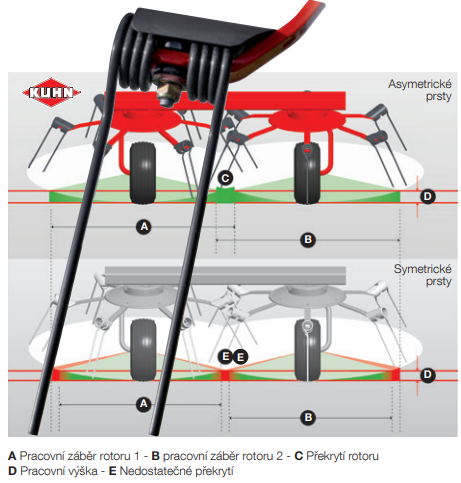

DOKONALÉ ZVEDNUTÍ PÍCE DÍKY ASYMETRICKÝM PRSTŮM

Asymetrické prsty mají uspořádání vnitřní kratší a vnější delší. Díky tomu je vnější prst efektivnější a v porovnání se stejně dlouhými prsty začíná obracet při větší výšce ramena nad porostem. To přináší výhodu kvalitnějšího obracení píce na okrajích pozemků a mezi rotory (C), (E) díky lepšímu překrytí. Asymetrické prsty dále zvětšují efektivní pracovní záběr každého rotoru.

Asymetrické prsty



100% hraniční obrácení

Pro úhledné a čisté obracení podél plotů nebo sousedních pozemků jsou stroje vybaveny mechanickým (volitelně hydraulickým) vyosením. Kromě hraničního obracení se tato funkce hodí i při práci na svazích, kde se zamezí sjíždění po svahu

Hraniční obracení



Technická data

Typ	GF 8712 T		GF 10812 T
Pracovní záběr (m)	8,70		10,80
Počet rotorů a ramen na rotoru	8 / 6		10 / 6
Transportní šířka (m)	2,99
Transportní výška (m)	3,15		3,30
Nastavení sklonu rotorů	2 pozice
Centrální vyosení stroje	Na přání hydraulické
Hydraulické přizvednutí rotorů na souvrati - HLC	Standardně
Pohon rotorů	DIGIDRIVE
Tlumič rázů	-
Připojení	kat. 2
Požadavky na výkon na vývodové hřídeli (kW/hp)	36 / 50	40 / 55
Hmotnost (kg)	1 760	1 980
